Skillnaden mellan membrantryckmätare och membranmätare med låg tryck

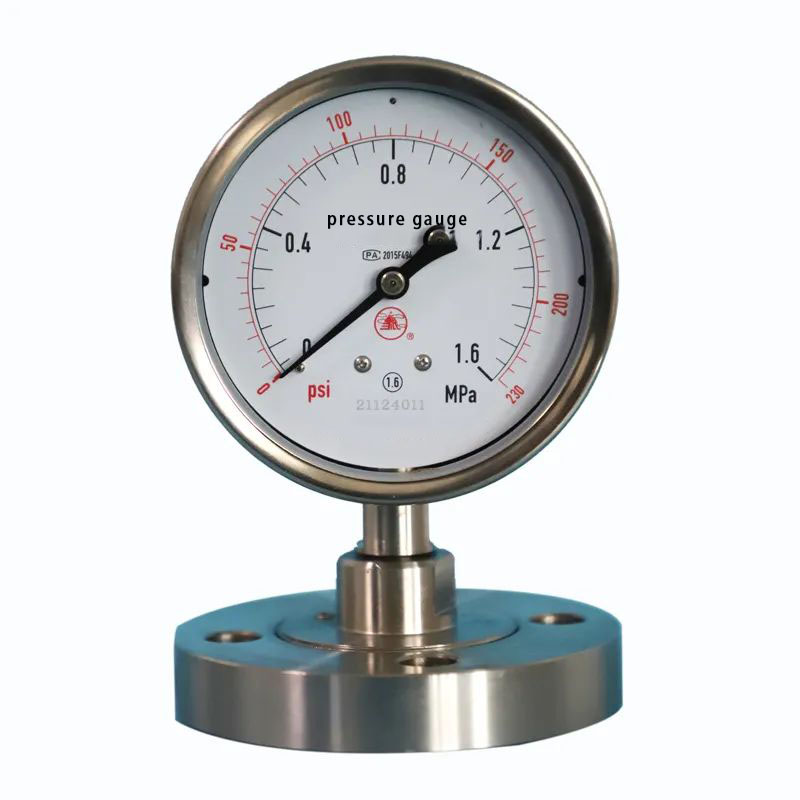

Membran tryckmätare

I det dagliga arbetet förekommer sådana situationer ofta där användare faktiskt behöver membrantrycksmätare, men i kontrakt eller under telefonsamtal nämner de membrantryckmätare. Anledningen till detta är att dessa två typer av tryckmätare har samma utseende. Låt oss nu kort introducera de viktigaste skillnaderna mellan de två typerna av mätare.

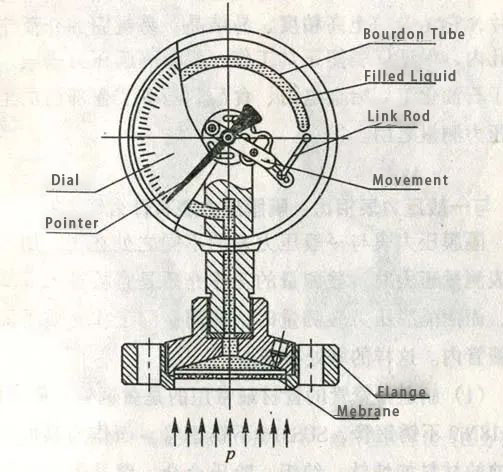

Arbetsprincipen för membrantrycksmätaren

När membranstryckmätaren mäter trycket verkar det uppmätta arbetsmediet direkt på isoleringsmembranet. Membranet genomgår deformation uppåt. Det medelstora trycket överförs till fjäderröret genom fyllningsvätskan inuti fjäderröret, vilket får slutet av fjäderröret att genomgå elastisk deformation. Med hjälp av kopplingsmekanismen drivs mekanismens växelaxel för att rotera, vilket får pekaren att indikera det uppmätta tryckvärdet på skalan.

Arbetsprincipen för lågtrycksmembranmätaren

Under påverkan av tryck verkar det uppmätta arbetsmediet direkt på det elastiska membranet. Membranet genomgår elastisk deformation uppåt (för att mäta positivt tryck) eller nedåt (för att mäta negativt tryck). Genom den anslutande stavmekanismen fixerad i mitten av membranet driver den mekanismens växelaxel att rotera, vilket gör att pekaren indikerar det uppmätta tryckvärdet på skalan.

De viktigaste skillnaderna mellan de två typerna av tryckmätare är:
(1) Olika elastiska element:
Det elastiska elementet i membranstryckmätaren är ett fjäderrör, medan membranet bara fungerar som separator. Det elastiska elementet i lågtrycksmembranmätaren är ett korrugerat membran. Det uppmätta trycket verkar på membranet, vilket får det att genomgå en elastisk deformation uppåt (eller nedåt). Tryckvärdet indikeras genom kopplingsmekanismen svetsad till membranet.

(2) Olika precisionsgrader:
Membranstryckmätaren har vanligtvis en noggrannhetsklass på 1,6; medan lågtrycksmembranmätaren har en noggrannhetsklass på 2,5.

(3) Olika mätintervall:
Membran tryckmätningsmätningsområde:

Räckvidd
(MPA)

0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6
0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Membranmätningsområdet med låg tryck:

Räckvidd
(KPA)

Negativt tryck: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2,5 ~ 0 -1,6 ~ 0

Positivt tryck: 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

Positivt och negativt tryck: -0,8 ~ 0,8 -1,2 ~ 1,2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Räckvidd
(MPA)

Vakuum: -0.1 ~ 0

Vakuumtryck: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4

Tryck: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

(4) Olika temperaturintervall för användning:
Membran tryckmätare kan utformas med kylare eller slangstrukturer och används för att mäta miljöer med högt temperatur. Emellertid kan inte membranmätare med låg tryck, på grund av deras kopplingsöverföringsmekanism, inte använda kylanordningar.

Slutsats:

Vid mätning av trycket på generellt rena gaser, vatten eller oljevätskor kan rostfritt ståltryckmätare väljas. Men om det uppmätta mediet har stark korrosivitet (såsom saltsyra, är fuktig klorgas, järnoxid), hög viskositet (såsom latex), benägen att kristallisation (såsom saltvatten), benägna att stelna (såsom varm asfalt), eller innehåller fast suspenderad materia (såsom avlopp), då är en längre tryck. Till och med 316L rostfritt stålrör kommer att korroderas med saltsyra. Det upphängda ämnet eller föroreningarna i asfalt och avlopp kommer snabbt att blockera tryckmätarens tryckstyrda hål, vilket får instrumentet att förlora sin funktionalitet.
Därför är dessa två typer av icke-kontakttrycksmätare under dessa två typer av icke-kontakttryck mycket lämpliga. Du kan välja olika korrosionsbeständiga membranmembranmaterial enligt olika starka frätande medier för att uppnå syftet med korrosionsförebyggande. På grund av närvaron av membranmembranet kan det förhindra stark frätande, hög viskositet, lätt kristalliserande och lätt stelna media från att strömma in i tryckstyrningshålet, vilket säkerställer att instrumentet kan fungera normalt. Baserat på det faktiska arbetstrycket, företagets användningsvanor, välj lämplig typ av membrantryckmätare eller membrantryckmätare. "
