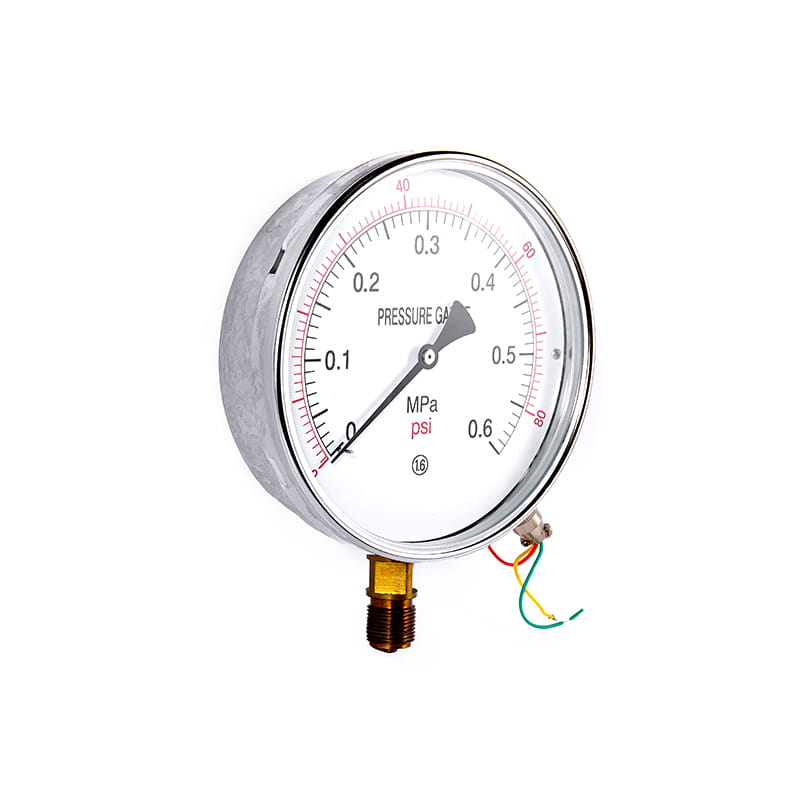

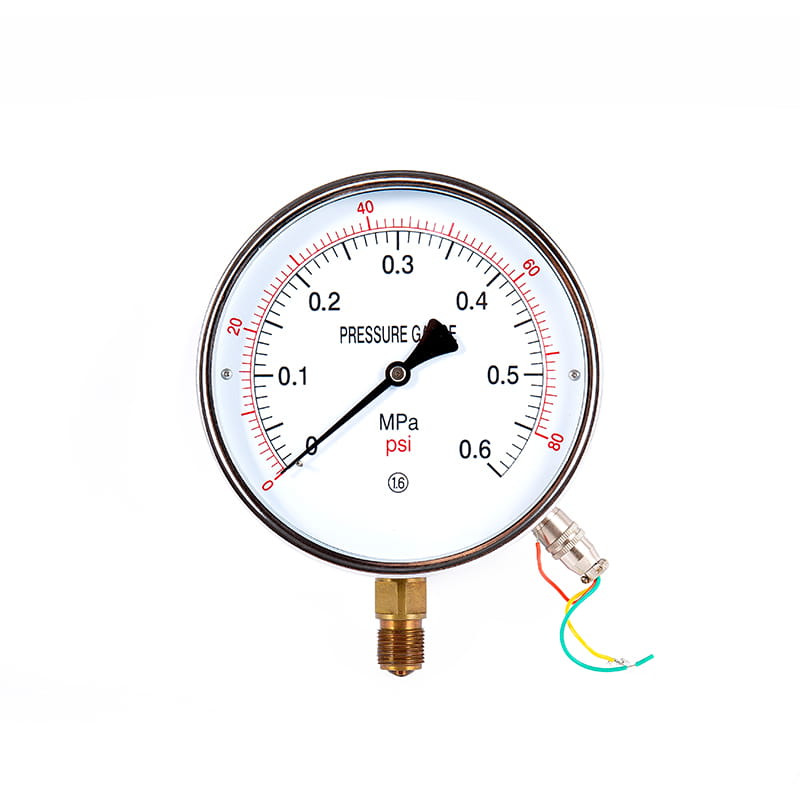

Ytt fjärrtrycksmätare

◆ Modell: YTT100 YTT100A YTT150 YTT150A

◆ Användning: Denna typ av instrument är lämplig för att mäta trycket på vätskor, gaser eller ångor utan explosionsrisk, ingen kristallisation, ingen stelning och ingen frätande effekt på koppar- och kopparlegeringar.

Förutom den lokala indikationen på tryckvärdet kan instrumentet också kontinuerligt matas ut ( 0 ~ 10 ) ma eller ( 4 ~ 20 ) ma DC -signal, som kan överföras till kontrollrummet på lång avstånd och kan användas med intelligenta digitala displayinstrument för att bilda ett automatiskt system för visning, inspelning, justering och kontroll.

Instrumentet har genomgått en viktig transformation inuti, den ursprungliga differentiella transformatorn har tagits bort och ersatts med ett diffusionssilikonspänningsavkännande element, så att den lokala displaydelen och signalutgångsdelen har blivit två oberoende system, och utgångssignalens noggrannhet och tillförlitlighet har förbättrats kraftigt, och noggrannheten kan nå når att nå når att nå signalet 1.0 eller till och med 0.5 nivå.
◆ Om det är nödvändigt att göra en chocksäkert tryckmätare kan den fyllas med glycerin eller silikonolja.

Få en offert

◆ Teknisk parametrar:

Modell		YTT100	YTT150	YTT100A	YTT150A
Nominell diameter		Φ 100	Φ 150	Φ 100	Φ 150
Monteringstyp	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektriska parametrar		★ Kraft förse: 24V DC ★ Utgångssignal: ( 4 ~ 20 ) ma DC ★ Lastmotstånd: 250 Ω		★ Kraft förse: 220V AC ★ Utgångssignal: ( 0 ~ 10 ) ma DC ★ Lastmotstånd: ≤. 1,5K Ω
Ledning
Noggrannhetsklass		1.6
Signalutgångsnoggrannhet		1.0 ； 0.5
Mätområde （ MPA ）		Sann utrymme: -0.1 ~ 0 Tryckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tryck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Användningsförhållanden		Temperatur: -10 ° C ~ 55 ° C; Relativ fuktighet: ≤ 85 %
Vibrationsmotstånd		V · H · 3
Intrångsskydd		IP54
Verkställa standarden		JB/T 10203
Passande trådar		M20 × 1.5
Obs: Den gemensamma tråden kan göras till rörtråd eller avsmalnande rörtråd enligt användarkraven (se urvalsguide).

◆ Mått:

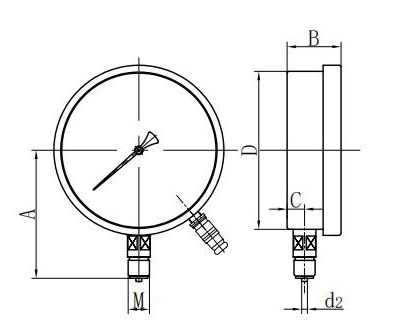

Radiell direkt (I.)

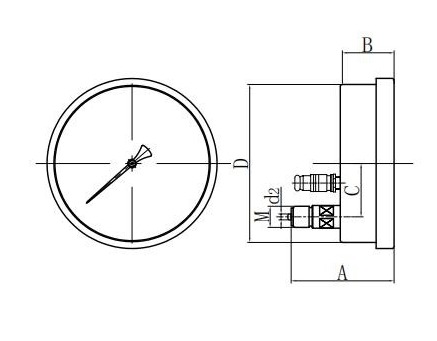

Axial Excentrisk direkt (ii.)

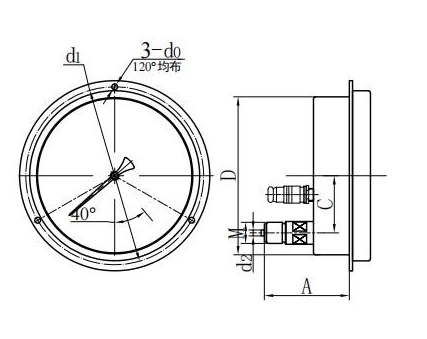

Axial excentrisk spolmontering (iv.)

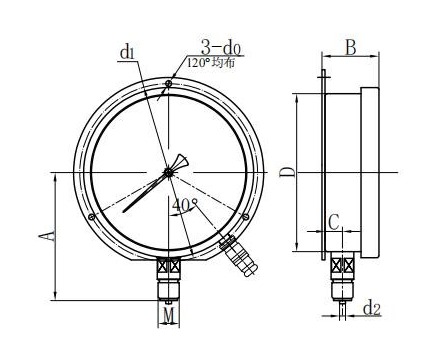

Radiell konvexa fäste (vi.)

Modell	Mått( mm )
Modell	En	B	C	D	d0	d1	d2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
