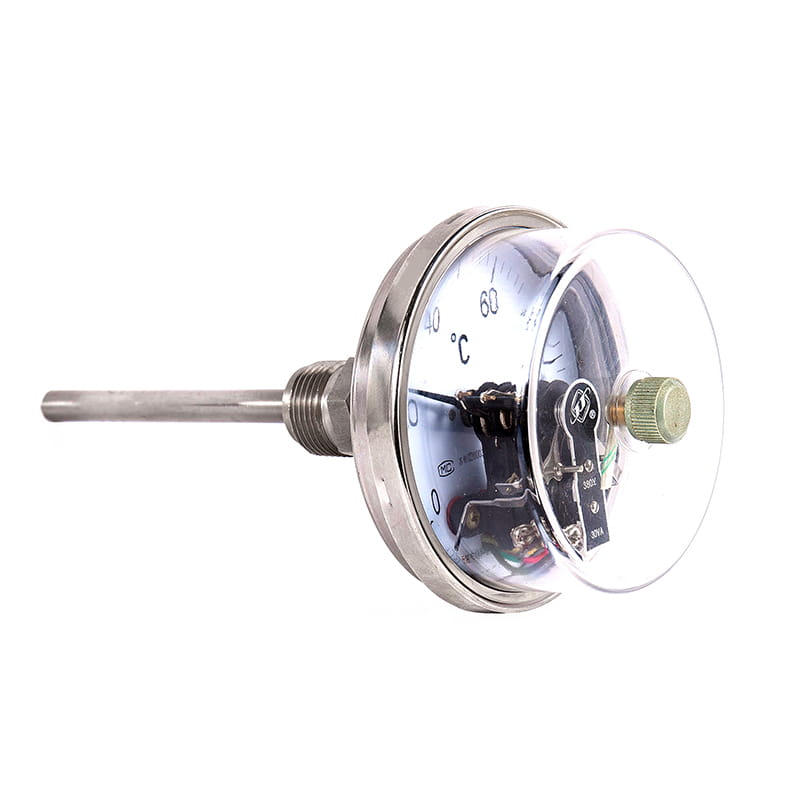

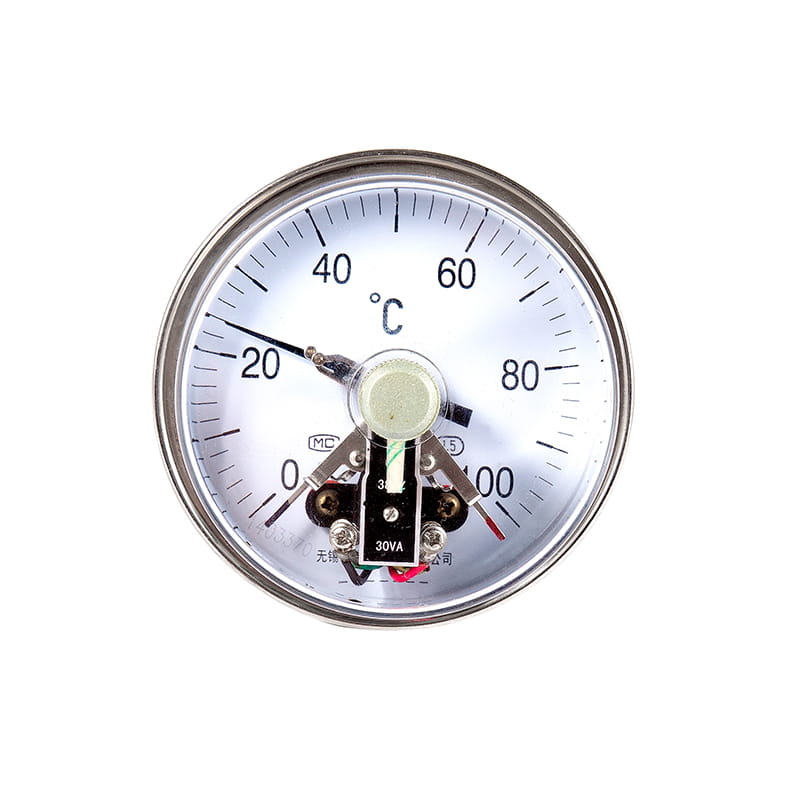

WSSXC Series Magnetic Assisted Electric Contact Bimetallic Thermometer

Modell

WSSXC-4

WSSXC-5

Nominell diameter (mm).

Φ 100

Φ 150

Passande trådar

M27 × 2

Skyddsrörets diameter ( mm )

10

Skyddsrör tål tryck ( MPA )

6.3

Noggrannhetsklass

1.5

Mätområde ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Cellvärde ( ° C.) )

1

1

2

2

Mätområde ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Cellvärde ( ° C.) )

5

5

10

10

Insättningslängd (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Tidskonstant

≤. 40S

Elektriska parametrar

WSSXC-3

Kontaktkapacitet: 30VA ; Maximal spänning: 220V AC

WSSXC-4

WSSXC-5

Kontaktkapacitet: 30VA ;

Maximal spänning: 380V AC; 220V DC

Terminalblock

Ledning

1

2

3

4

Övre gränsutgång

Lägre gränsutgång

Utgången är vanlig

jordning

Intrångsskydd

IP55

Verkställa standarden

JB/T 8803

Obs: Den gemensamma tråden kan göras till rörtrådar G1/2 , G3/4 och så vidare enligt användarkraven.

Axiell montering ( 01)

Radiell montering ( 11 )

120 ⁰ Montering( 21 )

Gimbalmontering ( 81 )
