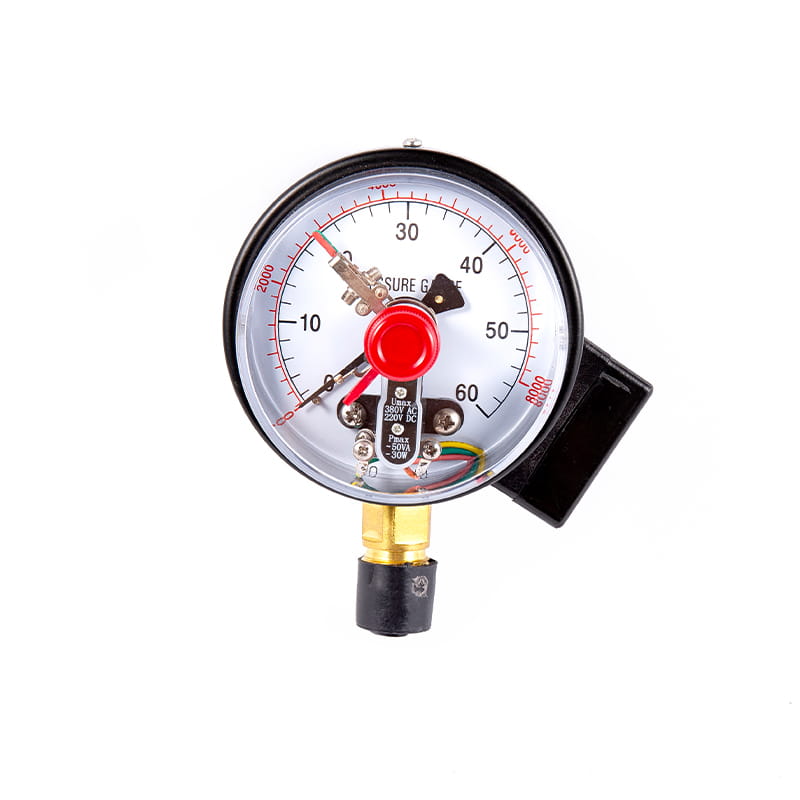

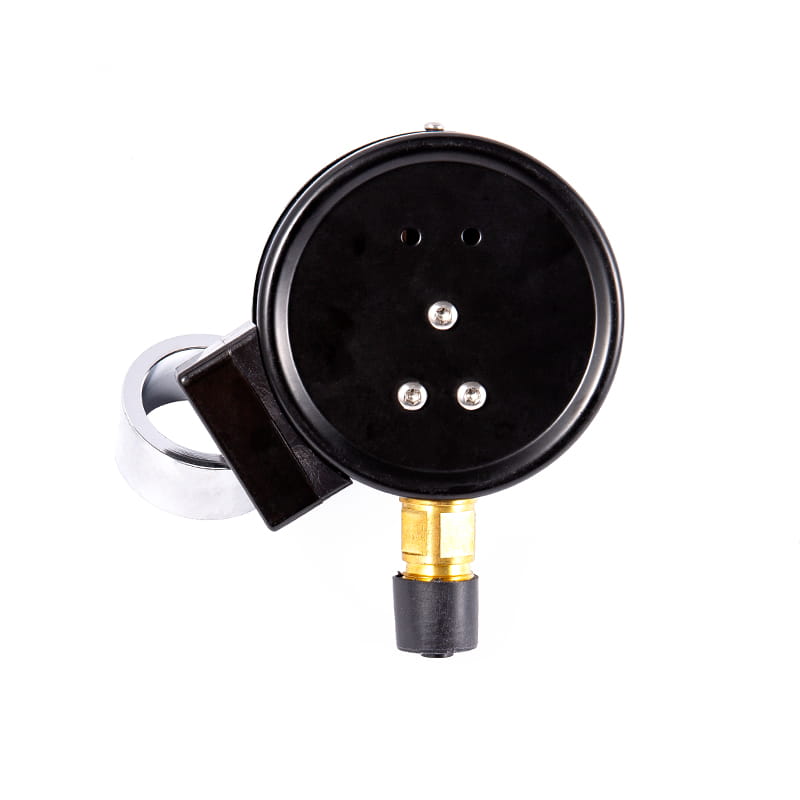

YXC Series magnetassisterade elektriska kontakttrycksmätare
YXC Series magnetassisterade elektriska kontakttrycksmätare
YXC Series magnetassisterade elektriska kontakttrycksmätare
YXC Series magnetassisterade elektriska kontakttrycksmätare
YXC Series magnetassisterade elektriska kontakttrycksmätare
YXC Series magnetassisterade elektriska kontakttrycksmätare

YXC Series magnetassisterade elektriska kontakttrycksmätare

◆ Modell: Yxc60 YX100 YXC-150

◆ Användning: Denna typ av instrument är lämplig för att mäta trycket på vätskor, gaser eller ångor utan explosionsrisk, ingen kristallisation, ingen stelning och ingen frätande effekt på koppar- och kopparlegeringar. När den är utrustad med en lämplig krets kan den skicka ett larm eller automatisk kontroll till trycksystemet som ska mätas och kontrolleras.

YXC Serieprodukter använder magnetassisterad elektrisk kontaktenhet, som har fördelarna med stabil och pålitlig verkan och stor kontaktkraft.

◆ Om det är nödvändigt att göra en chocksäkert tryckmätare kan den fyllas med glycerin eller silikonolja.

Få en offert
PREV：YXCH Series Reed Electric Contact Pressure GaugeNEXT：Cybn Series jordbävningsresistent (seismisk) Rostfritt stål Differentialtrycksmätare
  • Parameter
  • Kontakta oss

  • ◆ Teknisk parametrar:

    Modell

    Yxc60

    Yxc100

    Yxc150

    Nominell diameter

    Φ 60

    Φ 100

    Φ 150

    tyst

    hyckla

    typ

    stil

    Ⅰ

    *

    *

    *

    Ⅱ

    *

    *

    *

    Ⅲ

    *

    /

    /

    Ⅳ

    *

    *

    *

    Ⅴ

    *

    /

    /

    Ⅵ

    *

    *

    *

    Passande trådar

    M14 × 1.5

    M20 × 1.5

    Noggrannhetsklass

    2.5

    1.6

    Mätområde

    （ MPEn ）

    Sann utrymme: -0.1 ~ 0

    Tryckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0.3

    -0.1 ～ 0,5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4

    Tryck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

    0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

    0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

    0 ～ 100 0 ～ 160 0 ～ 250

    Ennvändningsförhållanden

    Temperatur: -40 ° C ~ 70 ° C; Relativ fuktighet: ≤ . 85 %

    Elektriska parametrar

    ★ Maximal arbetsspänning: 380V Växelström ; 220V Likström

    ★ Maximal kontaktkraft: 30VA

    ★ Kontrollläge: De övre och nedre gränserna, övre övre gränser (dubbla övre gränser), nedre nedre gränser (dubbla nedre gränser) och andra långsamma magnetiska extra kontaktomkopplare kan justeras i hela räckvidden

    Ledning

    Kopplingsbox

    1

    2

    3

    4

    Kabeldragningskod

    röd

    grön

    gul

    svart

    Utgångsterminaler

    övre gräns

    nedre gränsen

    offentlig

    jordning

    Vibrationsmotstånd

    V · H · 3

    Bourdon Tube Material

    QSN4-0.3

    Intrångsskydd

    IP54

    Verkställa standarden

    JB/T 9273

    Notera: 1 . Den gemensamma tråden kan anpassas enligt användarkraven.

    ◆ Betygsvärde Referensvärde:

    spänning

    (V)

    Resistivt belastningsströmvärde ( A )

    Värdet på den induktiva belastningsströmmen

    （ A ）

    AC

    DC

    380

    0.08

    /

    0.045

    220

    0.135

    0.13

    0.065

    110

    0.27

    0.25

    0.18

    50

    0.5

    0.4

    0.2

    ≤ 40

    ≤ 1

    /

    /

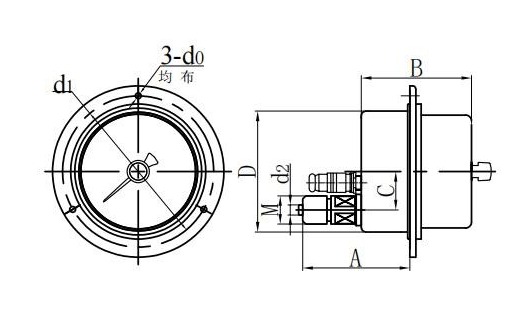

    ◆ Mått:

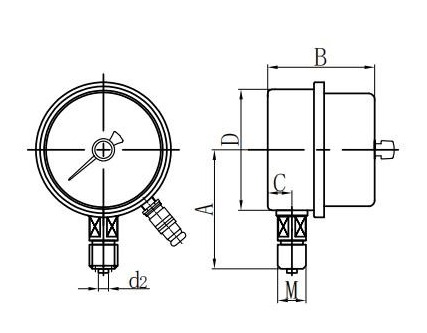

    Radiell direkt (I.)

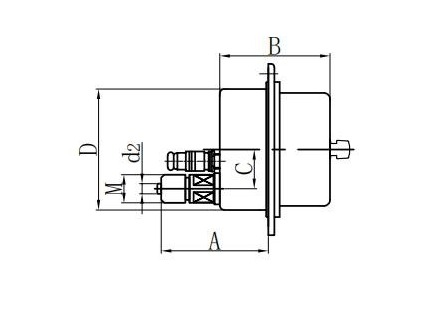

    Axial Excentrisk direkt (ii.)

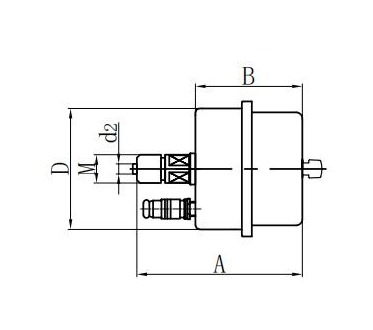

    Axial koncentrisk direkt (iii.)

    Axial excentrisk spolning (iv.)

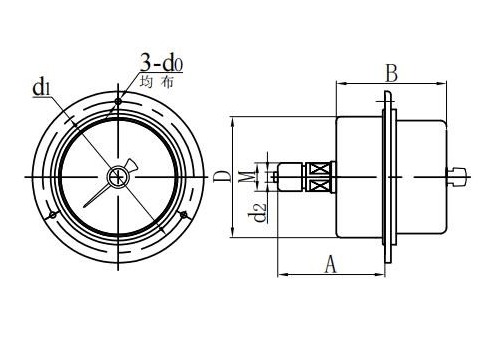

    Axial koncentrisk spolmontering (V.)

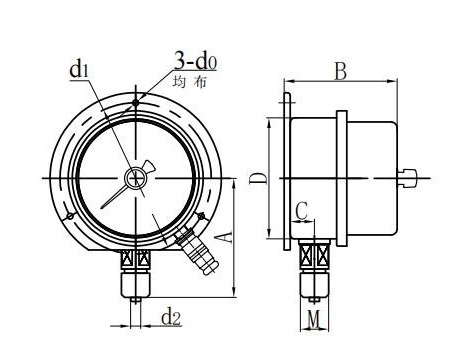

    Radiell konvexa fäste (vi.)

    Modell

    Mått( mm )

    En

    B

    C

    D

    d0

    d1

    d2

    M

    Yxc60 －Ⅰ

    54

    30

    12

    Φ 60

    /

    /

    Φ 5

    M14 × 1.5

    Yxc60 －Ⅱ

    63

    34

    18

    Φ 60

    /

    /

    Φ 5

    Yxc60 －Ⅲ

    58

    30

    /

    Φ 60

    /

    /

    Φ 5

    M14 × 1.5

    Yxc60 －Ⅳ

    45

    34

    18

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    Yxc60 －Ⅴ

    45

    34

    /

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    M14 × 1.5

    Yxc60 －Ⅵ

    54

    30

    12

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    M14 × 1.5

    Yxc100 －Ⅰ

    89

    72

    17

    Φ 100

    /

    /

    Φ 6

    M20 × 1.5

    Yxc100 －Ⅱ

    112

    72

    30

    Φ 100

    /

    /

    Φ 6

    M20 × 1.5

    Yxc100 －Ⅳ

    78

    72

    30

    Φ 100

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    Yxc100 －Ⅵ

    89

    72

    17

    Φ 100

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    Yxc150 －Ⅰ

    113

    79

    18

    Φ 150

    /

    /

    Φ 6

    M20 × 1.5

    Yxc150 －Ⅱ

    118

    79

    45 (30)

    Φ 150

    /

    /

    Φ 6

    M20 × 1.5

    Yxc150 －Ⅳ

    115

    79

    45 (30)

    Φ 150

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5

    Yxc150 －Ⅵ

    113

    79

    18

    Φ 150

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5
