"Samexistensförhållandet" mellan flöde och tryck En avgörande kombination i industriell mätning

Flödesmätare och manometrar är nära besläktade i industriella mät- och styrsystem, främst genom principerna för flödesmekanik och praktiska tillämpningsscenarier. Följande är de viktigaste kopplingarna och samverkanseffekterna mellan dem.

Korrelationen av mätprinciper
· Bernoullis ekvation: Många flödesmätare (som öppningsplattor, venturirör, differentialtrycksflödesmätare) beräknar flödeshastigheten indirekt genom att mäta vätskans tryckskillnad. Tryckmätare tillhandahålla viktiga tryckskillnader eller statiska tryckdata i sådana scenarier.
· Beroende av vätskeegenskaper: Förhållandet mellan flödeshastighet och tryck påverkas av faktorer som vätskedensitet och viskositet. Det är nödvändigt att kombinera tryckdata för att korrigera flödesmätningen (till exempel påverkas gasflödet avsevärt av tryckförändringar).

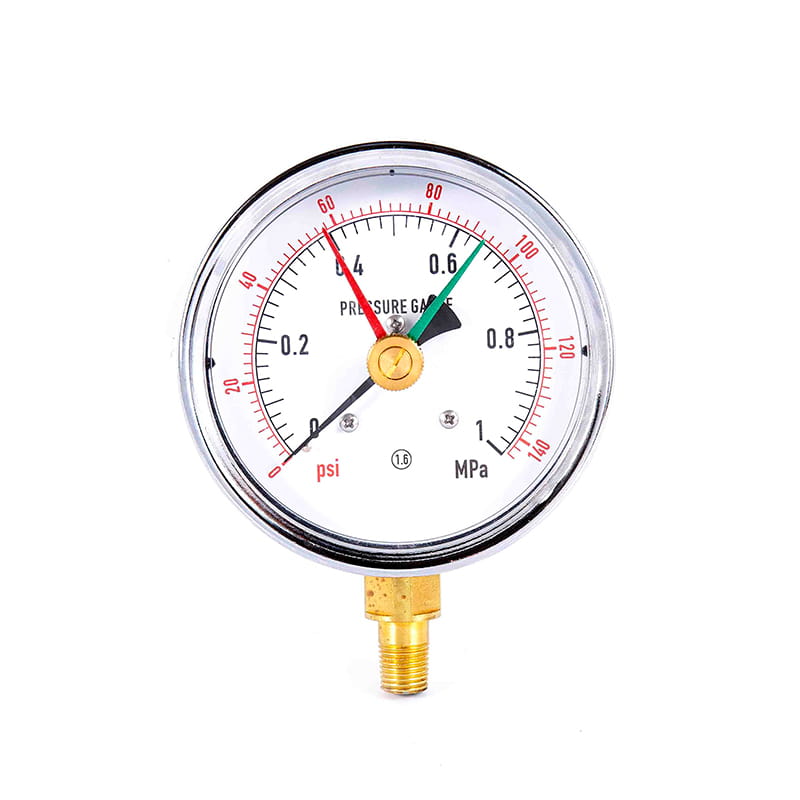

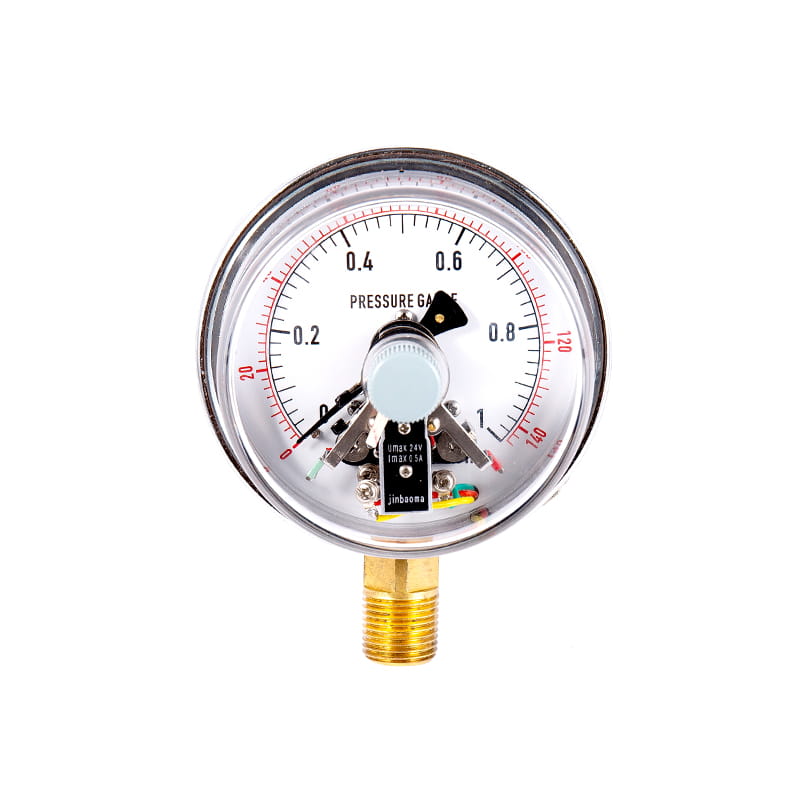

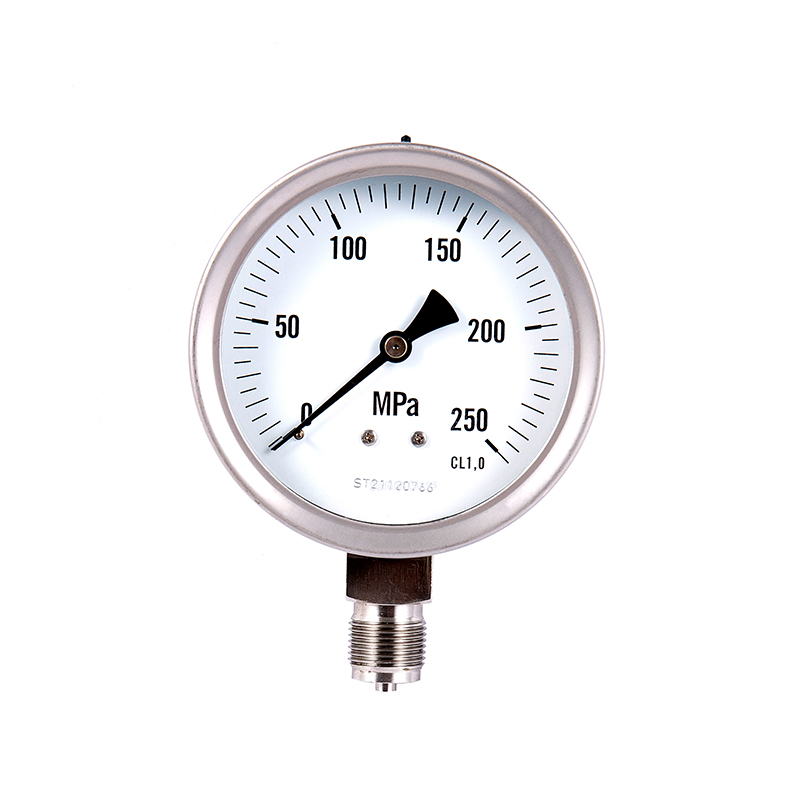

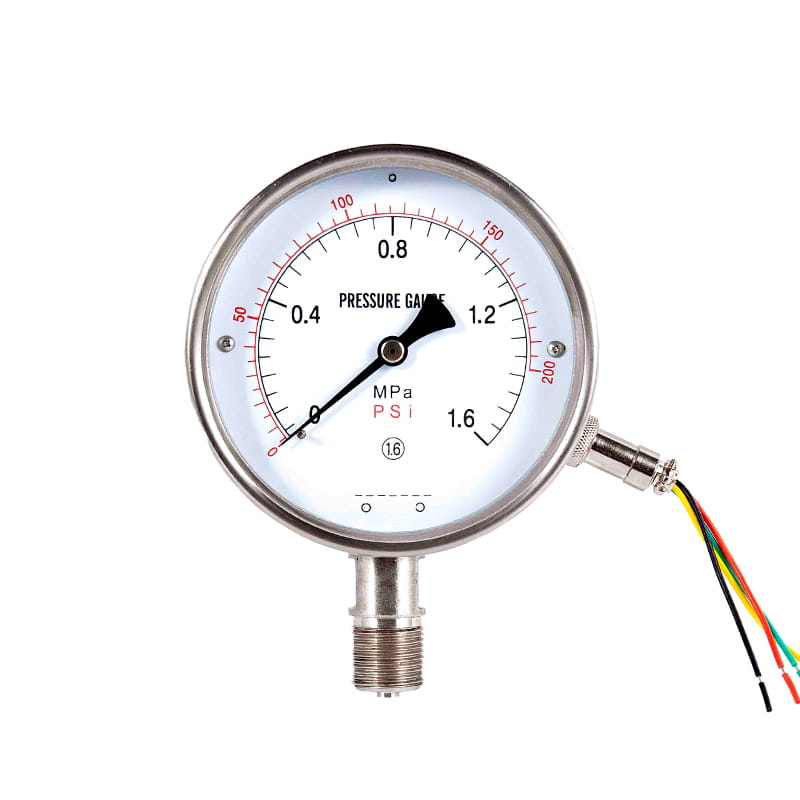

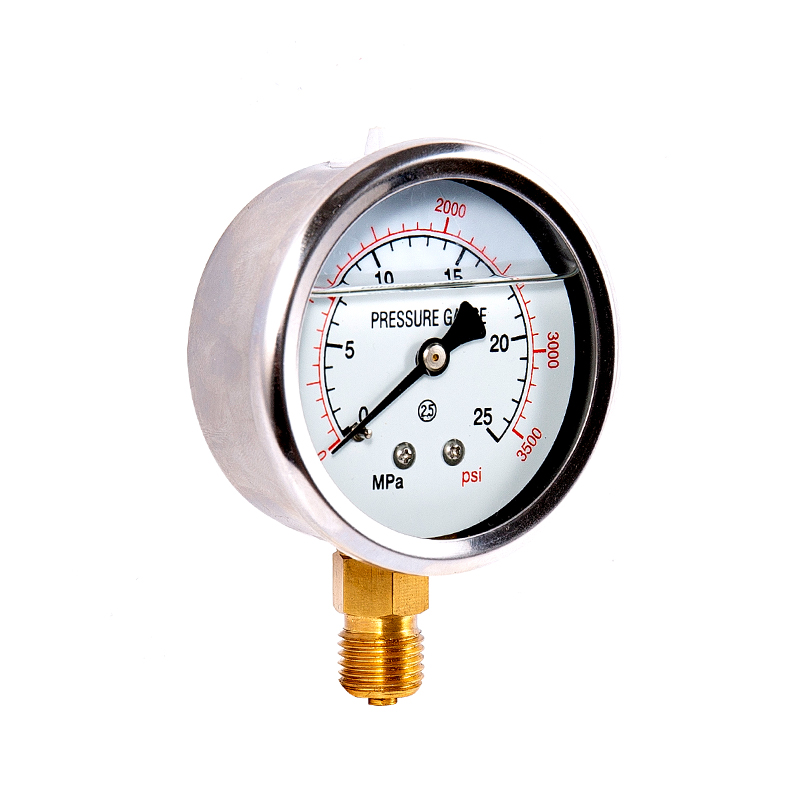

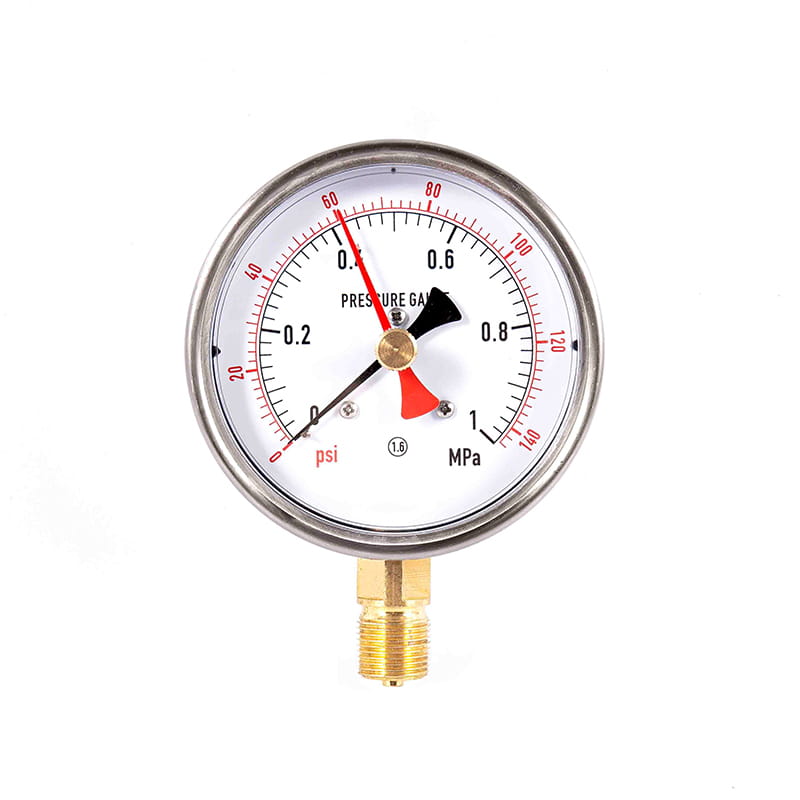

Manometrar

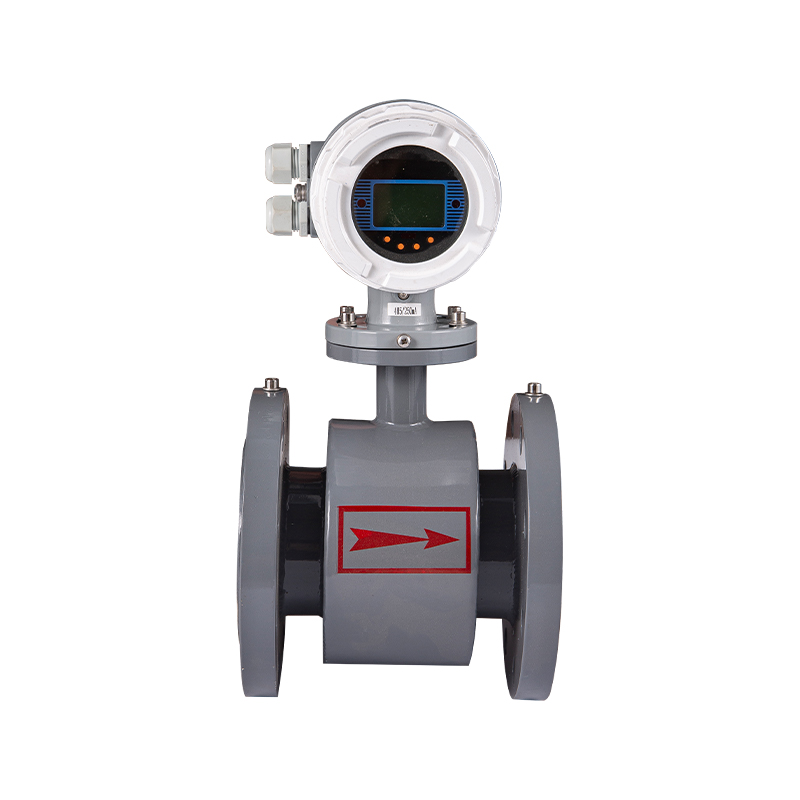

Flödesmätare

Systemövervakning och kontroll
· Processstabilitet: Tryckmätaren övervakar tryckfluktuationerna i rörledningen. Om det finns en avvikelse i trycket (som blockering eller läckage) kan avläsningen av flödesmätaren bli ogiltig eller förvrängd.
· Styrning med sluten slinga: I pump- eller ventilstyrsystem matas signalerna från flödesmätaren och tryckmätaren gemensamt tillbaka till regulatorn, vilket gör att utrustningen kan justeras för att bibehålla stabilt flöde och tryck (som en PID-reglerslinga).

Kalibrering och kompensation
·Tryckkompensering: För gasflödesmätare (som turbin, termisk typ) krävs tryckdata för att konvertera det volymetriska flödet till standardförhållanden (Nm³/h) för att undvika fel orsakade av tryckvariationer.
·Feldiagnos: Ett plötsligt tryckfall kan indikera en rörledningsläcka. Vid denna tidpunkt kommer avläsningen av flödesmätaren att vara onormalt hög. Det är nödvändigt att undersöka problemet genom att kombinera data från tryckmätaren.

Typiska tillämpningsscenarier
· Differenstryckflödesmätare: Flödeshastigheten beräknas direkt baserat på tryckavläsningarna från högtrycks- (P1) och lågtrycks- (P2) manometrar.
·Pump/kompressorsystem: Utloppstryckmätaren är kopplad till flödesmätaren för att säkerställa att utrustningen fungerar inom det säkra tryckintervallet och levererar den förväntade flödeshastigheten.
·Rörledningsnätverksbalans: I vattenförsörjnings-/gasförsörjningsnäten måste tryckfördelningen och flödesfördelningen övervakas samtidigt för att optimera effektiviteten.

Val och installation
· Positioneringskoordinering: Manometer installeras vanligtvis uppströms och nedströms om flödesmätaren för att ge referenstryck eller för att verifiera flödesmönstrets stabilitet (som för att undvika virvelinterferens).
·Omfångsmatchning: För högtryckssystemet måste tryckbeständiga mätare väljas. Samtidigt bör flödesmätarens område täcka flödesområdet under tryckvariationer.

Sammanfattning: Flödesmätare och tryckmätare är i huvudsak komplementära: flödesmätaren fokuserar på "flödesvolym", medan tryckmätaren fokuserar på "tryckkraft". Deras kombinerade användning kan förbättra systemets tillförlitlighet, särskilt under dynamiska driftsförhållanden eller högprecisionsscenarier (som i kemi- och energiindustrin). I praktiska tillämpningar är data från båda ofta integrerade i SCADA- eller DCS-system för att möjliggöra omfattande analys och kontroll.
