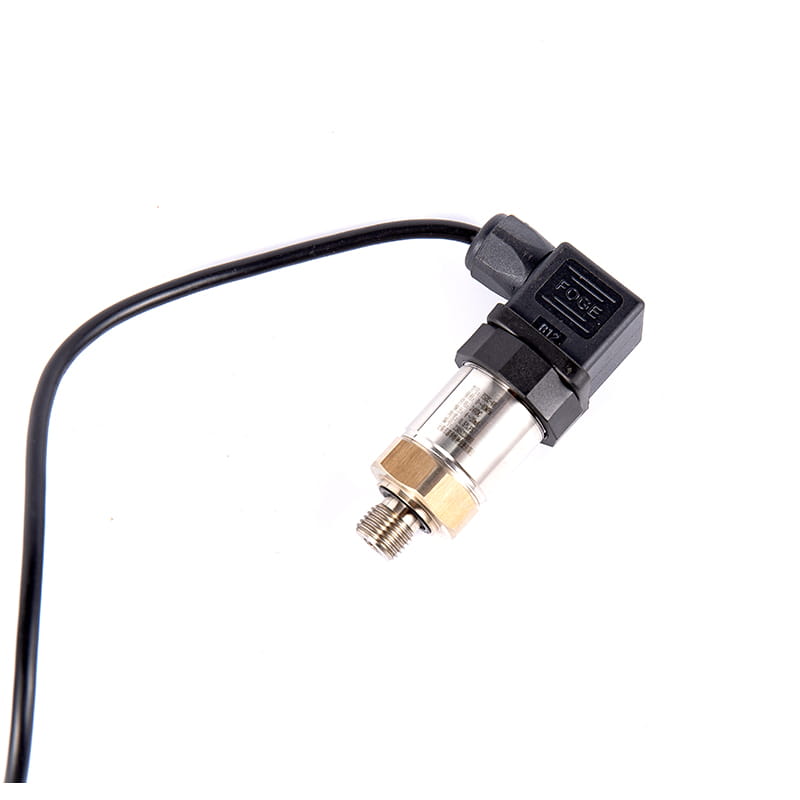

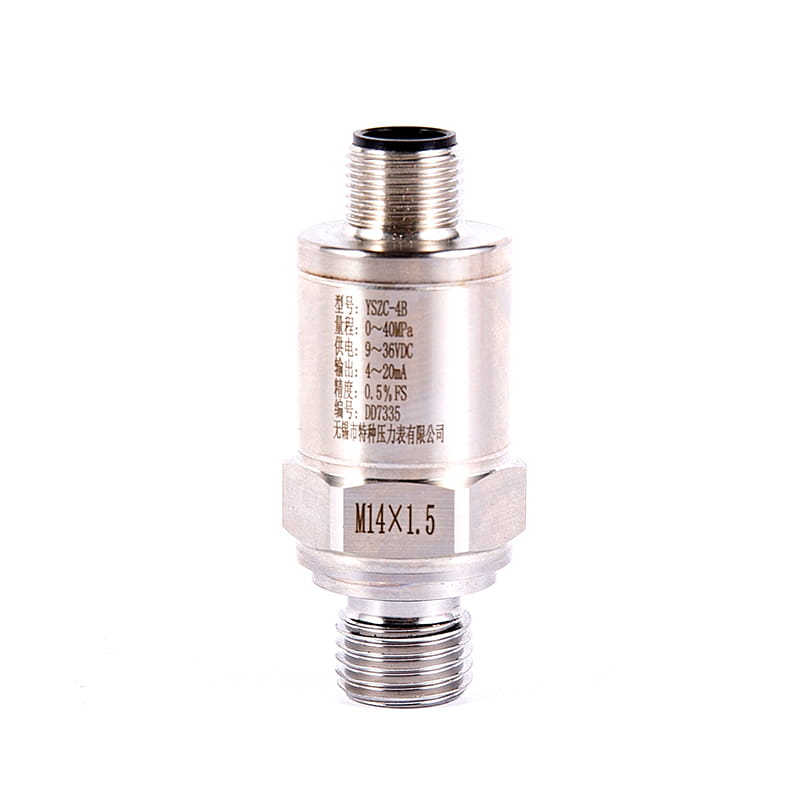

YSZC-4-serien kompakt tryckgivare

1. Översikt

Denna tryckgivare har hög känslighet, hög precision och stark anti-överbelastningsförmåga. Tillverkad av importerade sensorer, sensorn och förstärkningskretsen är mycket integrerade; Skalet är ett integrerat rör av rostfritt stål, och kretsens nollpunkt och förstärkning behöver inte justeras; Stark anti-interferensförmåga, syra- och alkalibeständighet, långsiktig stabilitet och tillförlitlighet.

Få en offert

2. Hur det fungerar

Den kompakta trycktransmittern använder importerade tryckchips och de känsliga komponenterna ansluts till Wheatstone-bryggor genom diffusions- eller jonimplantationsprocesser, och de tryckkänsliga membranen bildas under bryggorna med mikrobearbetningsteknik. När tryck appliceras på membranet ändras motståndsvärdet och en linjär utsignal genereras som är proportionell mot det applicerade trycket. Vi lägger till en DC-strömförsörjning till Wheatstone-bryggan, och den kommer att producera en utmatning av en DC-spänningssignal. Efter den sekundära konverteringslinjen realiseras tvåtrådssystemets 4mA~20mA-utgång.

3. Funktionella egenskaper

◆ Bra stabilitet, fyllighet, noll långsiktig stabilitet upp till 0,2 %FS/ år. I intervallet kompensationstemperatur 0 °C~ 70 °C, temperaturdriften är mindre än 0,2 %FS, och temperaturavvikelsen är mindre än 0,5 %FS inom hela det tillåtna driftstemperaturområdet.

◆ Med omvänd skydd och strömbegränsande skyddskrets kommer sändaren inte att skadas när de positiva och negativa polerna vänds om under installationen , och sändaren kommer automatiskt att begränsa strömmen inom 35mA när det är onormalt.

◆ Solid struktur, inga rörliga delar, hög tillförlitlighet, lång livslängd.

◆ Gas, vatten, olja och ånga kan mätas med hög precision och påverkas inte av det uppmätta mediets massa.

◆ Enkel installation, enkel struktur, ekonomisk och hållbar.

4. Huvudsakliga tekniska parametrar

Mätområde	( 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Maximal överbelastning	2 gånger standardintervallet
Former av tryck	Manometertryck, något differenstryck
Noggrannhetsklass	0,5 %F · S
Matningsspänning	24V DC
Belastningsmotstånd	≤ 250 Ω
Mätmedium	Ångtryck eller gaser, vätskor
Långsiktig stabilitet	± 0,2 % F · S/ år
Omgivande relativ luftfuktighet	≤ 95 %
Kompensera för temperaturen	0 ℃～ 70 ℃
Driftstemperatur	-10 ℃～ 70 ℃

5. Strukturell funktioner

hölje	Rostfritt stål monolitisk
Huvudstrukturmaterial	SUS304 、 SUS316
Tryckanslutning	M20 × 1.5

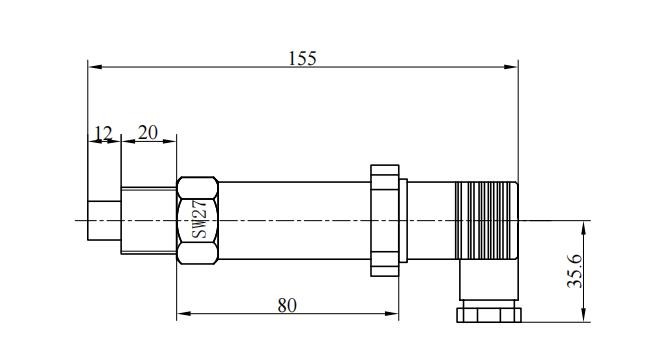

6 . Mått

7. Försiktighetsåtgärder

◆ Alla levererade produkter åtföljs av bruksanvisningar och certifikat, inklusive produktnummer, tekniska parametrar, fabriksdatum, etc., kontrollera noga för att undvika misstag.

◆ Kläm inte direkt på sändarmembranet med ett hårt föremål för att undvika att skada sändaren.

◆ Under installationen, enligt produktens anslutningsmetod och gängtyp, kontrollera om fältgränssnittet överensstämmer med produktgränssnittet, och dra åt det långsamt vid anslutning, och vridmomentet kan inte läggas direkt till transmitterhuset, utan kan bara läggas till det sexkantiga tryckgränssnittet.

◆ Vid anslutning till strömförsörjningen bör den anslutas i strikt enlighet med vårt företags ledningsanvisningar.

◆ Överbelastningstrycket på sändaren får inte överstiga 200 % av mätområdet.

◆ Om något avvikande upptäcks vid användning, ska strömmen stängas av, användningen avbrytas och inspektionen utföras, eller kontakta vår företags tekniska avdelning direkt.

◆ Under transport och lagring ska originalförpackningen återställas och förvaras i ett svalt, torrt och ventilerat lager.

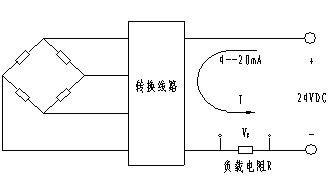

8. Elektrisk anslutning och tryckgränssnitt

◆ Tryckgränssnittsgänga: M20 × 1.5

◆ Elektriska ledningar: gul ledning, röd linje: signallinje svart tråd: skyddande jordning.
