Känner du till den stötsäkra tryckmätarmodellen, strukturen och materialet för industriutrustning?

Stötsäker tryckmätare

I den komplexa miljön för industriell produktion påverkar tryckmätningens stabilitet direkt utrustningens säkerhet och produktionseffektivitet. Vanligt tryckmätare är benägna att skaka pekar, felaktiga avläsningar och till och med skador på mekanismen i miljöer med vibrationer eller pulser. Däremot har stöttåliga tryckmätare, med sin unika design, blivit en "måste"-utrustning i vibrationsförhållanden. Den här artikeln kommer att genomföra en djupgående analys från tre dimensioner: modell, struktur och material, för att hjälpa dig göra exakta urval och tillämpningar.

Modell

Modellen av en stötsäker tryckmätare innehåller vanligtvis kärninformation såsom mätområde, strukturell form och installationsmetod. Ta mainstream YN-serien som ett exempel:

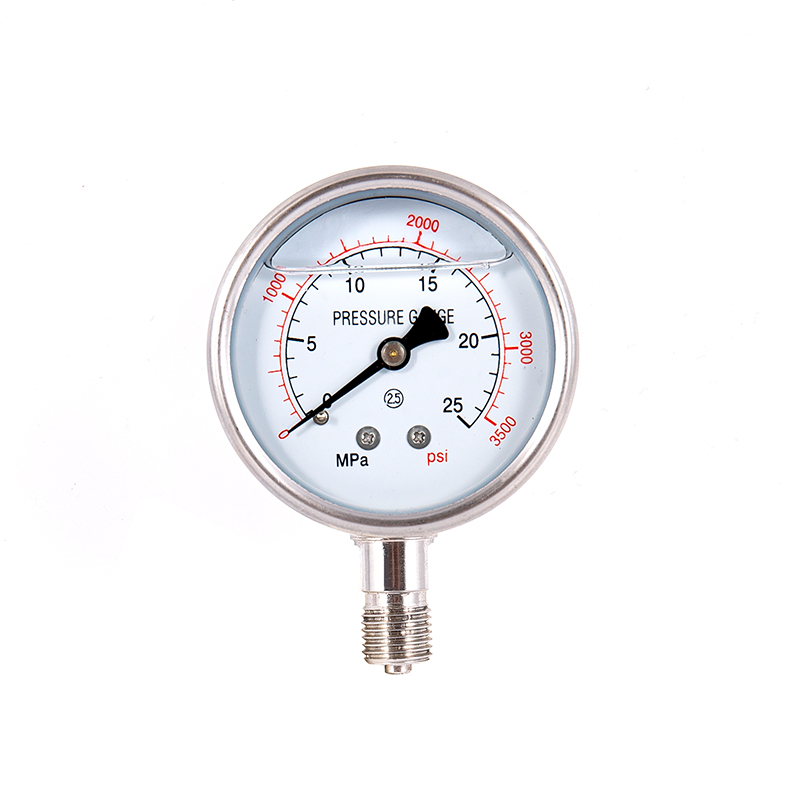

·YN-60: Y står för tryckmätare, N anger stötmotstånd, 60 representerar urtavlans diameter (i mm). Utan suffix antas det vara radiellt kantlös installation, lämplig för små och medelstora utrustningar (såsom luftkompressorer, hydraulpumpar)

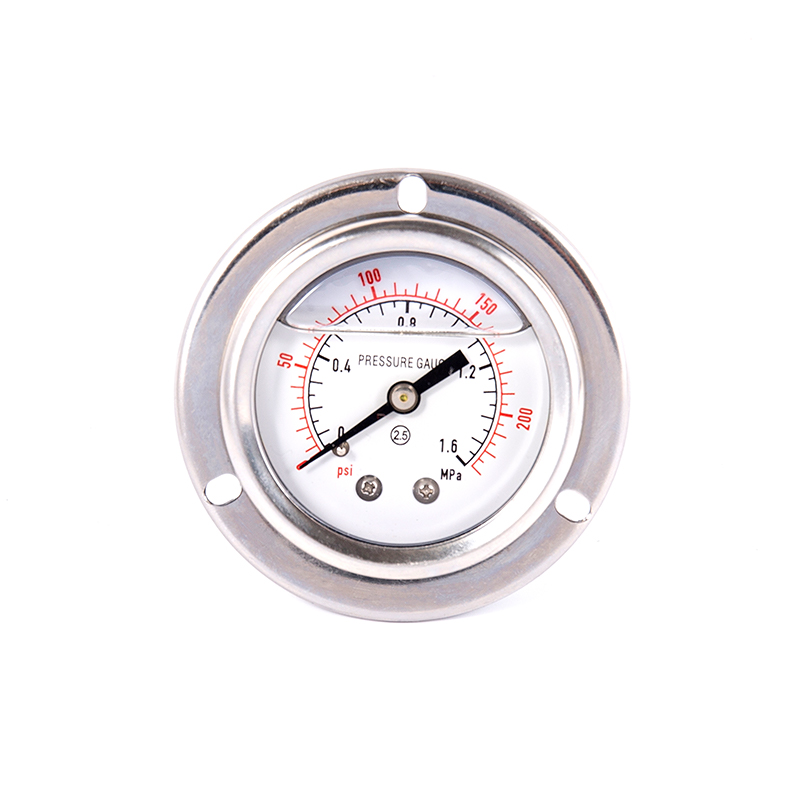

·YN-100ZQ: "ZQ" indikerar axiell kantmonterad installation, som är lämplig för inbäddning i styrskåpspanelen för att förhindra vibrationsöverföring. Det används ofta i scenarier med stark vibration som fartygsmaskinrum och gruvmaskiner.
Urvalsprincip: Baserat på vibrationsintensiteten (till exempel om utrustningens vibration överstiger 3,5 m/s, måste en stöttålig typ väljas), mediumegenskaperna (såsom korrosiv miljö kräver material av rostfritt stål) och installationsutrymmet görs ett omfattande urval.

Strukturell design

Stabiliteten hos den stötsäkra tryckmätaren härrör från tre kärndesigner:
Dubbelt dämpningssystem
· Fysisk buffring: Klockfodralet är fyllt med högviskös silikonolja eller glycerin (i enlighet med ISO VG 1000-standarder), som absorberar över 80 % av den mekaniska vibrationsenergin, vilket minskar amplituden på pekarens rörelse med 80 %.
· Tätningsdesign: För den axiella typen med kantmonterad installation (som YN-100ZQ) används ett dubbelskiktsglas för att isolera dämpvätskan och positioneringsstiften, vilket förhindrar att oljeläckaget påverkar noggrannheten.

Dynamisk responsoptimering: För tillämpningar som involverar pulserande tryck som kompressorer och pumpar, uppnår den stötsäkra tryckmätaren detta genom att förlänga visarens rörelsebana (till exempel genom att använda ett spiralfjäderrör), omvandla momentana tryckfluktuationer till gradvisa förändringar, vilket säkerställer en långsiktig stabilitet med en noggrannhet på ±1,6 %.

Välj efter material
Materialet bestämmer direkt korrosionsbeständigheten, temperaturbeständigheten och livslängden för tryckmätaren.
Fodral och kontakt:
· Rostfritt stål: Beständig mot syra- och alkalikorrosion, lämplig för den kemiska och farmaceutiska industrin. Den kan fungera stabilt i scenarier med hög efterfrågan som kärnkraft och livsmedelsförädling.
· Kopparlegering: Låg kostnad, lätt att bearbeta, används vanligtvis i hydrauliska system utan starka korrosiva effekter. Det bör dock undvikas från att komma i kontakt med ammoniakmedium (eftersom det är benäget att spänningskorrosion).

Fjäderrör och rörelse:
·Fosforbrons: Den har god elasticitet och är motståndskraftig mot trötthet. Den är lämplig för miljöer med hög temperatur (från -10 ℃ till 60 ℃), som i vanlig industriell utrustning.
·Rostfritt stål: Motstår deformation även vid höga temperaturer (-40 ℃ till 200 ℃), lämpligt för ångledningar och högtemperaturreaktionskärl.

Dämpvätska och tätningar:
·Silikonolja: Har en bred temperaturtolerans - stelnar inte vid -40℃ och avdunstar inte vid 200℃. Det är det föredragna valet för högtemperaturapplikationer (som det hydrauliska systemet i formsprutningsmaskiner).
·Nitrilgummitätningar: Beständig mot olja men inte mot lösningsmedel. Fluorgummitätningar tål starkt korrosiva medier, men de är dyrare.

Applikationsscenarier och urvalsförslag
Scenarier där en jordbävningsbeständig tryckmätare är obligatorisk
· Stark vibrationsmiljö: Fartygsmaskinrum (vibrationsacceleration större än 5 m/s²), gruvkrossar, utvalda modeller för axiella installationer.
Pulserande tryckmedium: Utlopp från kolvkompressor (pulsering upp till 0,2 MPa), hydraulsystem för formsprutningsmaskin (slagfrekvens 30-50 Hz). Välj helst strukturer med buffertskruvar.

Nyckelparametrar för val
·Räckvidd: Täcker 1,5 gånger arbetstrycket (välj till exempel 0 - 16 MPa för ett arbetstillstånd på 10 MPa). Undviker långvarig drift vid full räckvidd för att förhindra utmattning av fjäderröret.
·Anslutning: Välj lämplig gänga baserat på utrustningen (som G1/2, M20*1,5). För korrosiva media, använd 316L rostfria kontakter.

Underhåll och installation: Förlängd livslängd
·Installationsspecifikation: Installera vertikalt och se till att dämpvätskan är jämnt fördelad. Lutningsvinkeln bör vara ≤ 30°; för principiella vibrationskällor bör ett buffertrör läggas till vid behov.
· Regelbundet underhåll: Kalibrera en gång var 24:e månad. I miljöer med hög temperatur (över 80°C), inspektera silikonoljans status var 12:e månad. Om oljan blir grumlig eller läcker bör den bytas ut omedelbart.
·Extrem miljöhantering: -20℃ och lägre: Olje- och glycerinfyllda termometrar är förbjudna. En alternativ lågtemperatur silikonolja är tillgänglig. I starkt korrosiva miljöer måste integriteten hos den rostfria ytans passiveringsskikt kontrolleras regelbundet.

Valet och tillämpningen av stötsäkra tryckmätare innebär en kombination av teknik och erfarenhet. Från de grundläggande industriella tillämpningarna av YN-60 till de komplexa arbetsförhållandena för YN-150ZQ, från ekonomin för kopparlegeringar till den höga korrosionsbeständigheten hos 316L rostfritt stål, varje detalj återspeglar hantverket inom industriell design. Välj Wuxi speciella tryckmätare för att skydda din industriella produktion.
