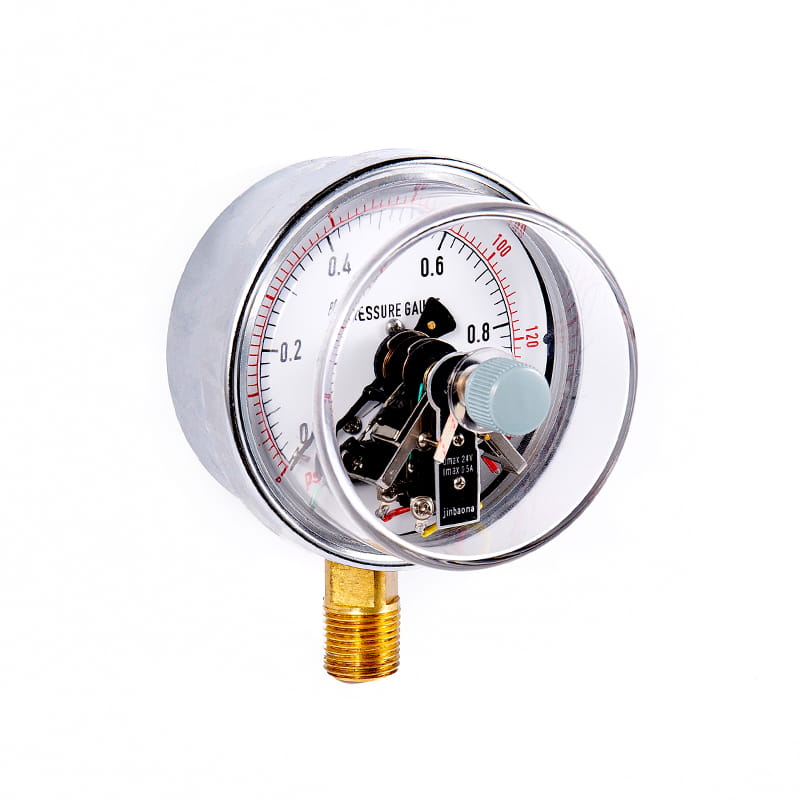

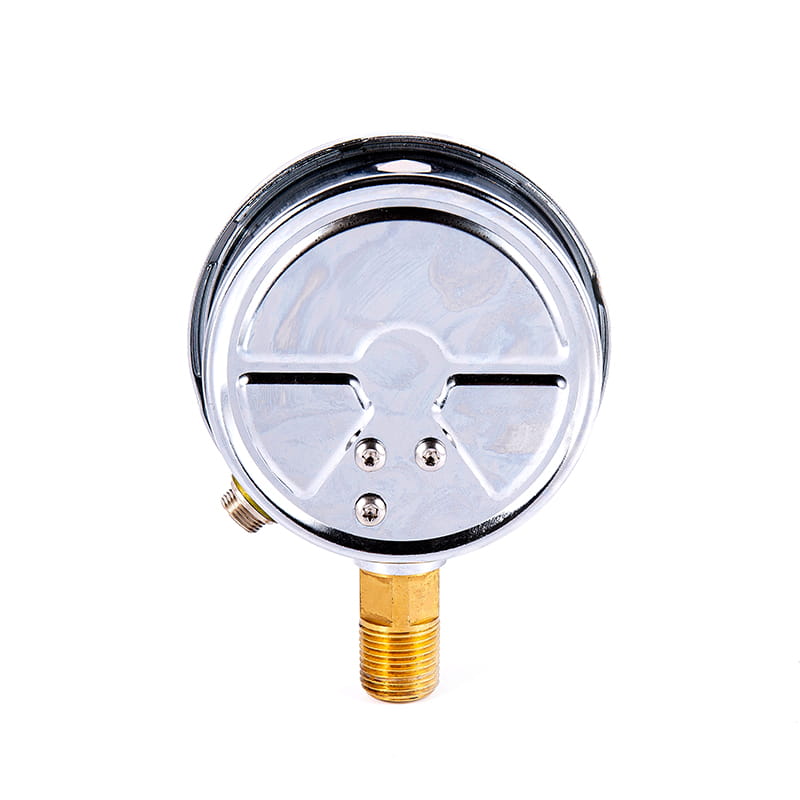

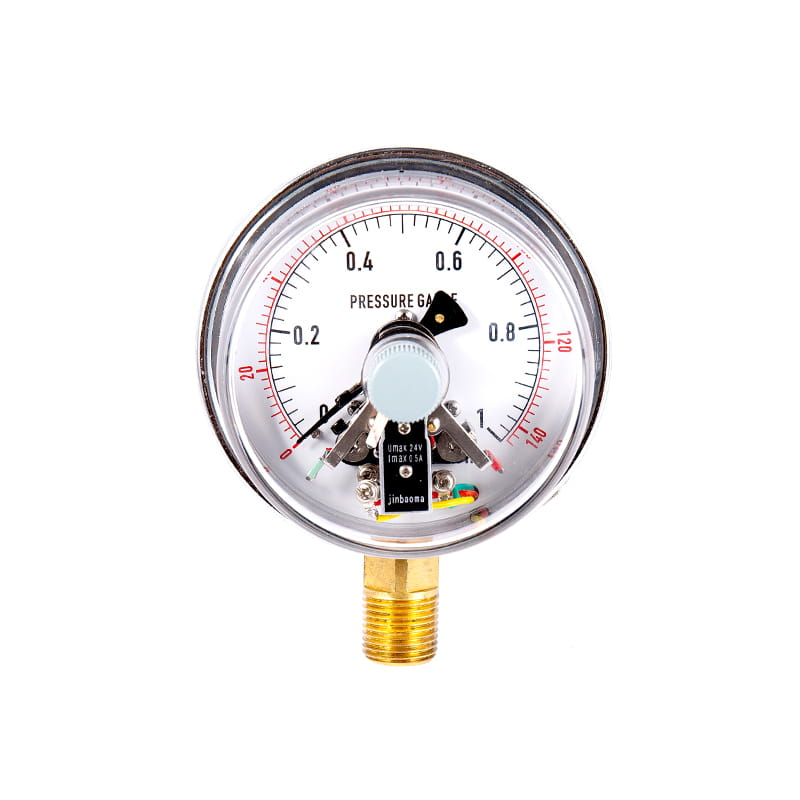

YXCM Series magnetisk känslig elektrisk kontakttrycksmätare

◆ Modell: YXCM100 YXCM150

◆ Användningar: Denna typ av instrument är ett idealiskt alternativ till den magnetiska assisterade elektriska kontakttrycksmätaren, det behåller fördelarna med den traditionella elektriska kontakttrycksmätaren med intuitiv indikation och enkel justering, och gör grundläggande förbättringar av insidan av instrumentet, med hjälp av magnetiska induktionsintegrerade kretsar för att samla in signaler, utan mekanisk kontakt, ingen gnista anti-interferens, snabba och livliga svar, säkert, ACCURATE CRUCUIT. Det kan lätt kopplas samman med Pc Brädor, optokopplare, programkontroller och andra elektroniska kretsar och kan direkt driva små kraftreläer eller kontaktorer.

Instrumentet är lämpligt för att mäta trycket på vätskor, gaser eller ångor som är icke-explosiva, icke-kristalliserade, icke-soliderande och har ingen frätande effekt på koppar- och kopparlegeringar.

◆ Om det är nödvändigt att göra en chocksäkert tryckmätare kan den fyllas med glycerin eller silikonolja.

Få en offert

◆ Teknisk parametrar:

Modell		Yxcm100			Yxcm150
Nominell diameter		Φ 100			Φ 150
Monteringstyp	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Passande trådar		M20 × 1.5
Noggrannhetsklass		1.6
Mätområde （ MPA ）		Sann utrymme: -0.1 ~ 0 Tryckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tryck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Användningsförhållanden		Temperatur: -10 ° C ~ 55 ° C; Relativ fuktighet: ≤ 75 %
Elektriska parametrar		★ Max belastning: 5A 220V AC; 5A 30V DC ★ Strömförsörjningsspänning: 24V DC ★ Strömförbrukning: ≤1,5Va ★ Elektriskt liv: 105 Times ★ Kontrollläge: Fullskalig justerbar övre och nedre gränser, övre övre gränser (dubbla övre gränser), nedre nedre gränser (dubbla nedre gränser) och andra långsamma magnetiska induktionsomkopplare
Ledning		Flygproppar	1	2		3	4	5
		Linje färg	röd	grön		gul	svart	palmträd
		Utgångsterminaler	övre gräns	nedre gränsen		offentlig	strömförsörjning negativ elektrod	strömförsörjning katod
Vibrationsmotstånd		V · H · 3
Bourdon Tube Material		QSN4-0.3
Intrångsskydd		IP54
Verkställa standarden
Obs: Den gemensamma tråden kan göras till rörtråd eller avsmalnande rörtråd enligt användarkraven (se urvalsguide).

◆ Mått:

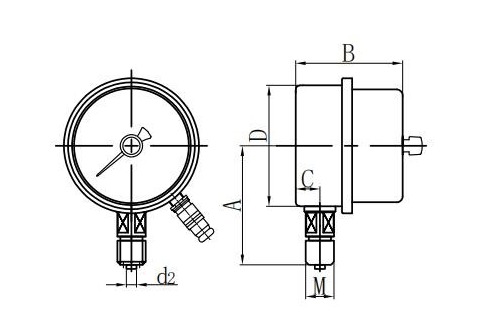

Radiell direkt (I.)

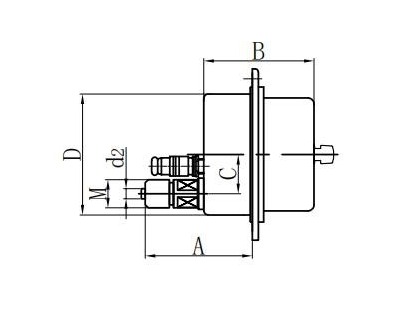

Axial Excentrisk direkt (ii.)

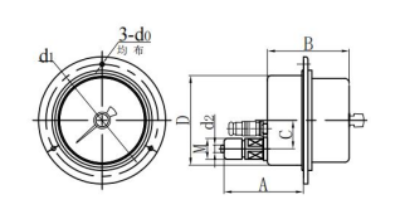

Axial excentrisk spolmontering (iv.)

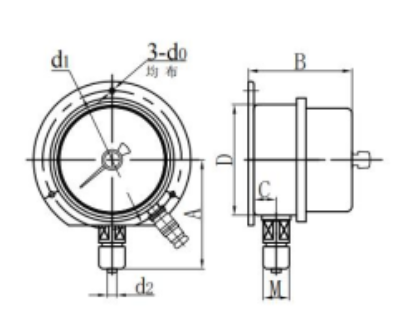

Radiell konvexa fäste (vi.)

Modell	Mått( mm )
Modell	En	B	C	D	d0	d1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
