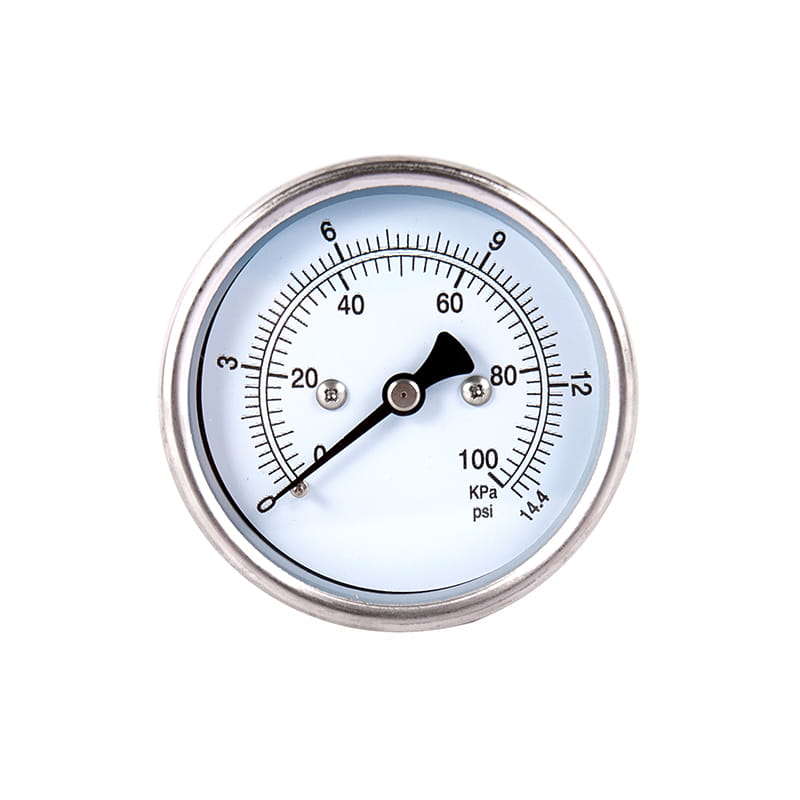

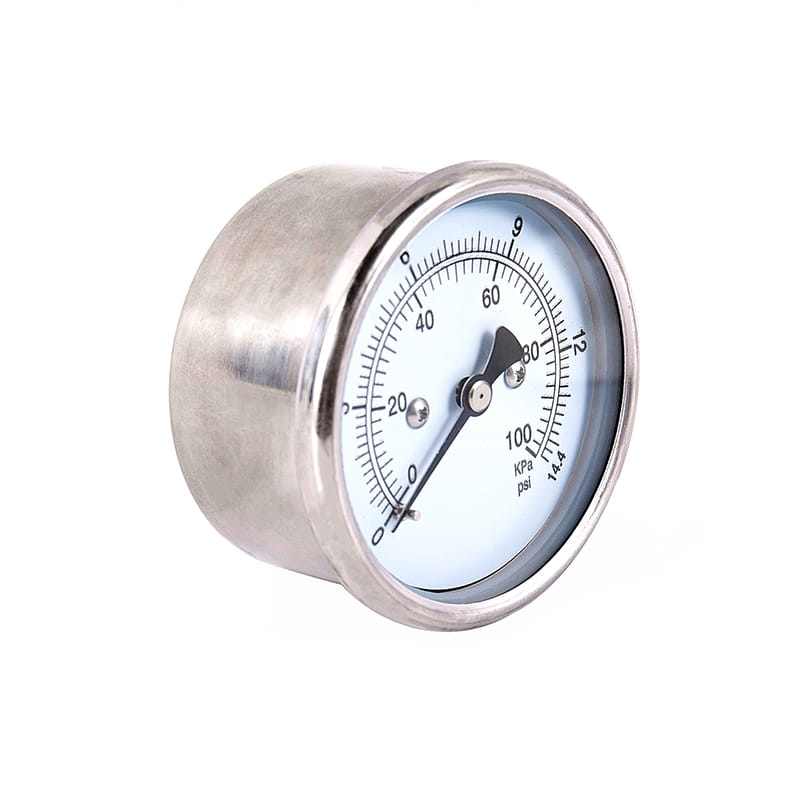

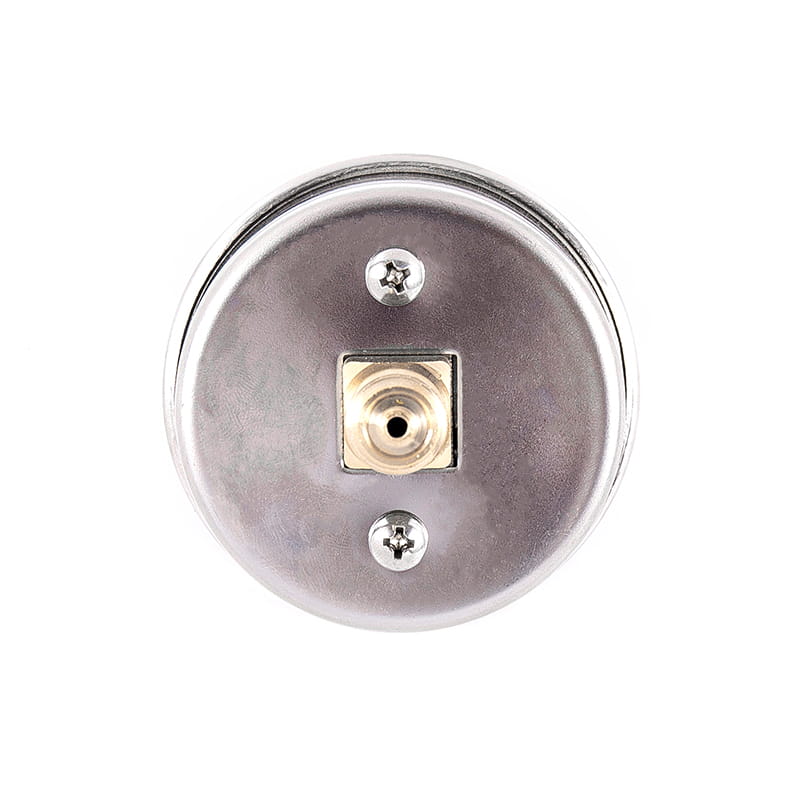

◆ Modell ： YE60 YE100 YE150
◆ Användning: Membranlådans tryckmätare kallas också mikrotrycksmätare. Det är lämpligt för att mäta det låga mikro-tryck av gaser eller ångor utan explosionsrisk, icke-kristallisering, icke-kondensation och icke-frätande effekt på koppar- och kopparlegering.
◆ Tekniska parametrar ：
| Modellnummer | Ye60 | Ye100 | Ye150 | |
| Nominell diameter | Φ 60 | Φ 100 | Φ 150 | |
| Monteringstyp | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Anslutningstråd | M14 × 1.5 | M20 × 1.5 | ||
| Noggrannhetsklass | 1.6 ； 2.5 | |||
| Mätområde （ kPa ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Användningsförhållanden | Temp ： -25 ℃～ 55 ℃； Relativ luftfuktighet ： ≤ 80 ％ | |||
| Vibrationsbedömning | V · H · 2 | |||
| Membranboxmaterial | QSN4-0.3 | |||
| Skyddsklass | IP54 | |||
| Implementeringsstandarder | JB/T 9274 | |||
| Obs: 1. Gemensamma trådar kan anpassas enligt användarkraven. | ||||

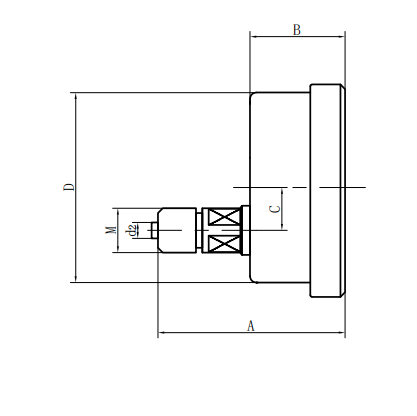

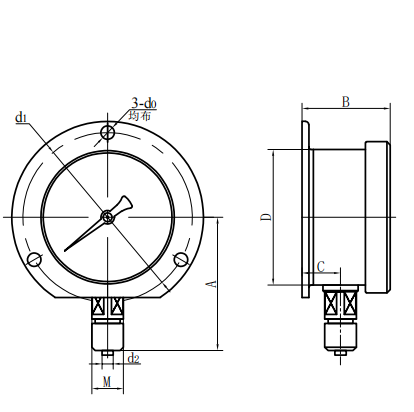

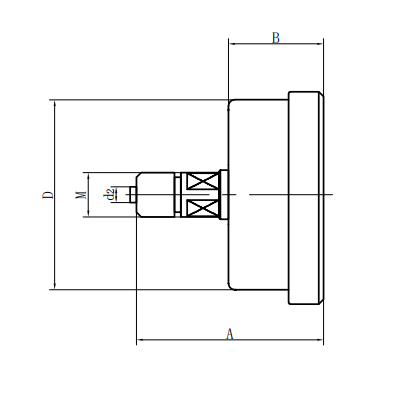

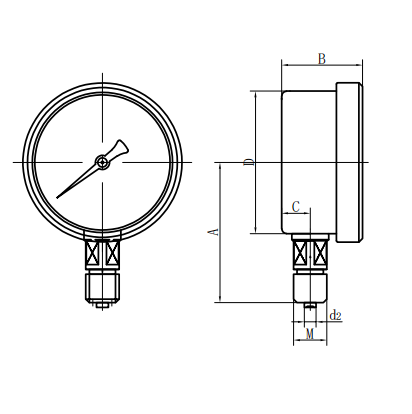

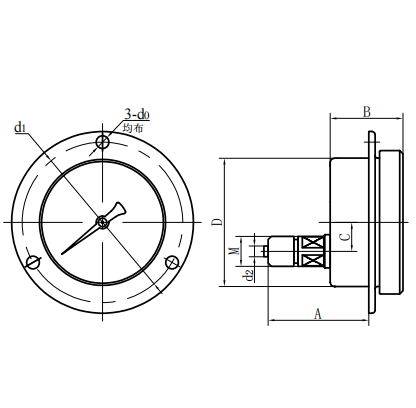

◆ Externa dimensioner:
| Radiell direkt typ (ⅰ) | Axial excentrisk direkttyp (ⅱ) |
| Axial Concentrisk direkt typ (III) | Axial excentrisk insatstyp (IV) |
| Axial koncentrisk insertionstyp (V) | Radiell konvex typ (VI) |
| Modellnummer | Övergripande dimensioner （ mm ） | ||||||
| En | B | C | D | E | d2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
