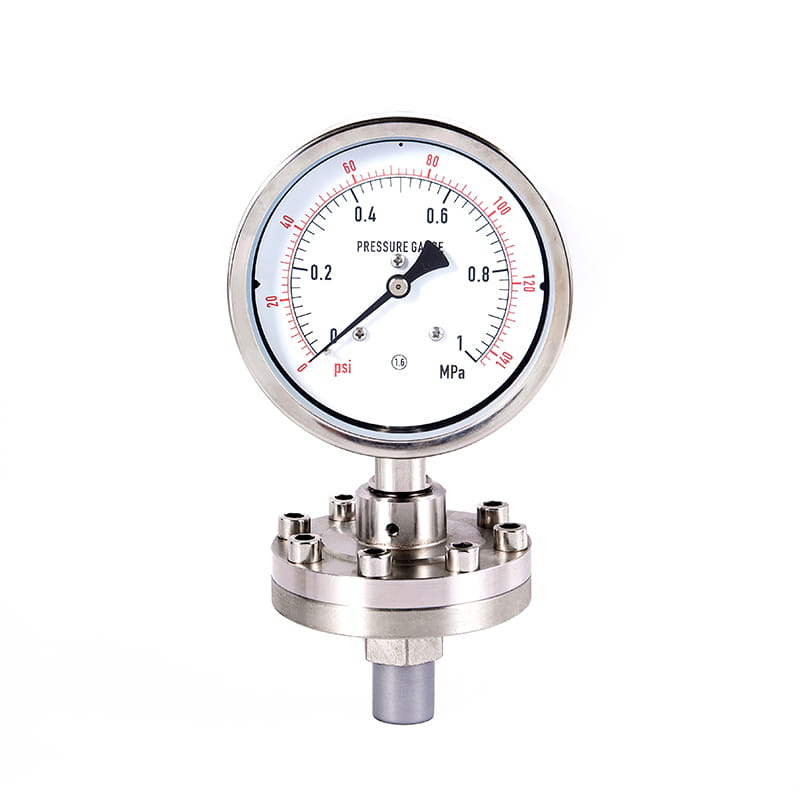

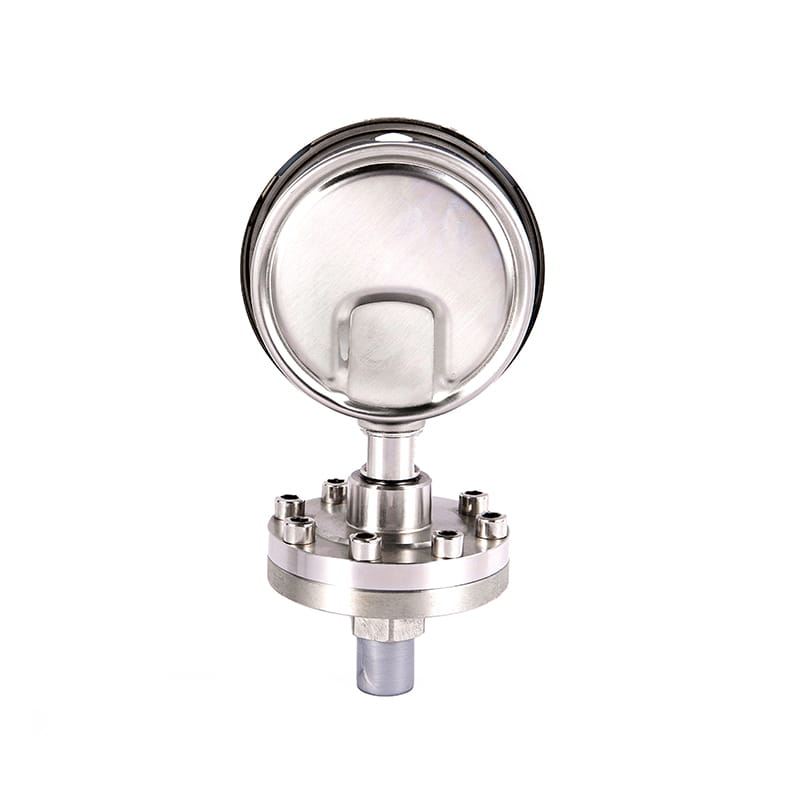

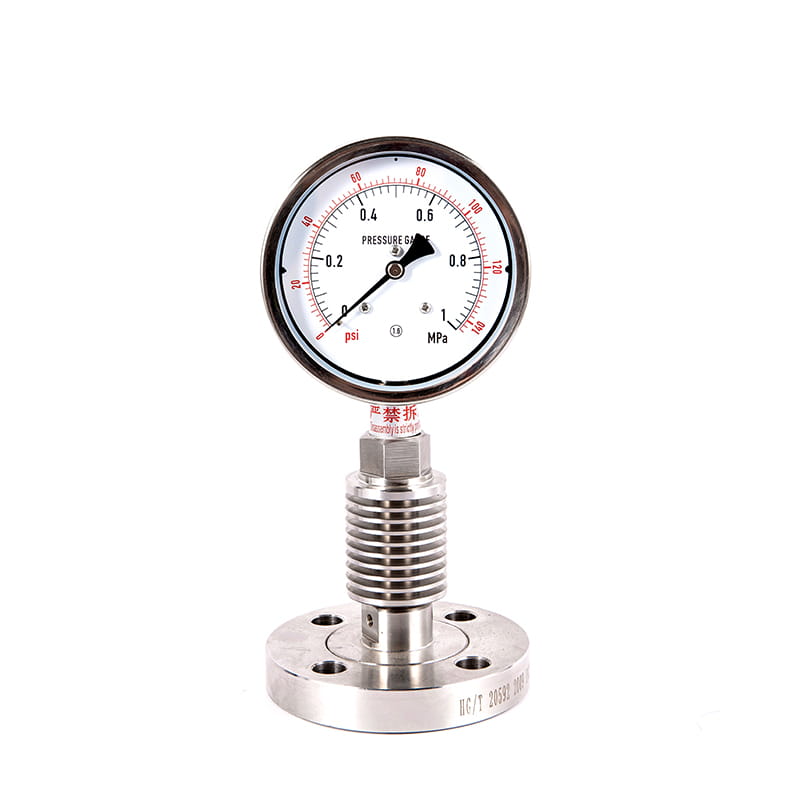

◆ Modell: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Användning: På grund av den indirekta mätstrukturen är membrantryckmätaren lämplig för att mäta trycket på vätskor, gaser eller granulära flödande fasta ämnen med hög viskositet, lätt att kristallisera, stark korrosion och hög temperatur. Isoleringsmembranet har en mängd olika material för att anpassa sig till en mängd olika frätande medier.
Dessa instrument används huvudsakligen i kemisk fiber, syntetisk fiber, petroleum, färgning, alkali, syra, mat, medicin, konstruktion, gruvdrift, smältning och andra industrier.

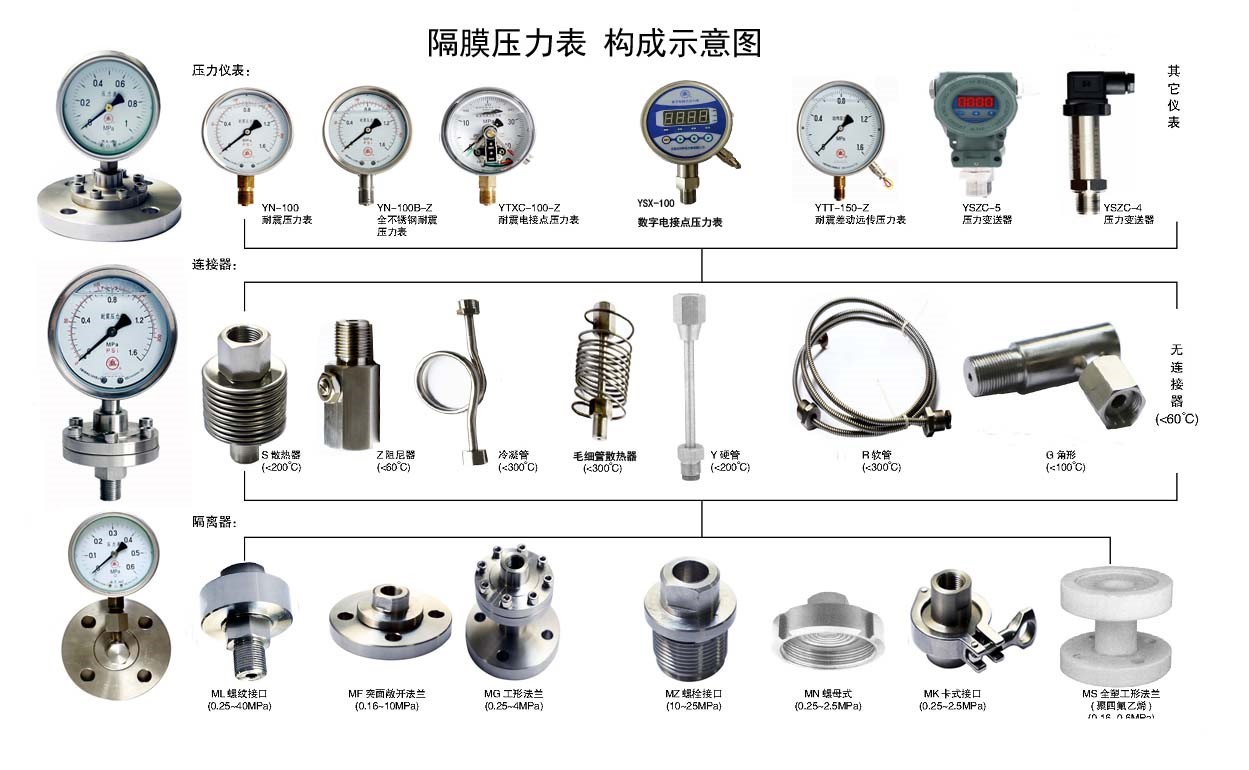

Mäthuvudet för denna typ av instrument kan användas i en mängd olika serier: allmän tryckmätare, chockresistent tryckmätare, en mängd elektrisk kontakttrycksmätare, en mängd chockresistent elektriska kontakttrycksmätare, trycktransmitter, fjärrtrycksmätare, digital tryckmätare, tryckkontroll och så vidare.
◆ Strukturprincip:
Detta instrument är indirekt mätning. Isoleringsmembran deformation under trycket av det uppmätta mediet, tätningsvätskan trycks in och trycket överförs till trycket.
Tätningsvätskan trycks in och trycket utförs till detekteringsinstrumentet, som visar värdet på det uppmätta mediumtrycket.
◆ Tekniska parametrar ：
| Mätarhuvudmodell | Olika typer av tryckinstrument, trycksändare, tryckkontroller, etc. | |||
| Noggrannhetsklass | 1.6 ； 2.5 | |||
| Noggrannhetsklass （ MPA ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Membranmaterial | smeknamn | Material | smeknamn | Material |
| 1 | 0CR18NI12MO2 | 5 | Hastelloy C (H276C) | |
| 2 | Sus304 | 6 | Monel Alloy (CU30NI70) | |
| 3 | SUS316 | 7 | Tantal (ta) | |
| 4 | SUS316L | 8 | Fluoroplastiska (PTFE) | |
| Isolatormaterial | 1cr18ni9; 304; 316; 316L; F4; PVC, etc. | |||
| Förseglingsmaterial | Nbr; Medicinsk silikongummi; Ptfe; Grafit; Fluoroelastomer; etc. | |||
| Fyllningsvätska | Metylsilikonolja, vegetabilisk olja, glycerin, fluorerad olja, etc. | |||
| temperatureffekt | Eftersom den termiska expansionen av den ledande vätskan och membranets styvhet är relaterad till temperaturen är felvärdet 0,1%/° C när driftstemperaturen avviker från 20 ± 5 ° C. | |||
| korrosionsskydd | Denna prestanda inkluderar korrosionsegenskaperna för miljön och mätmediet, och materialet från isolatorn, membranarket och tätningsbrickan kan väljas enligt användningsförhållandena. | |||
| nivåskillnad | Slangansluten membrantryckmätare I installationen Om mätpunkten och tryckmätaren är i olika höjder, kommer dess vätskenivåkning som genereras av tryckskillnaden △ p påverka instrumentets uppmätta värde, formeln är: △ p = specifik tyngdkraft för tätningsvätskan × vätskeskillnad. | |||
| Implementeringsstandarder | JB/T 8624 | |||
| Obs: 1 kan anslutningstråden anpassas enligt användarkraven; 2 、 Anslutningsfläns kan anpassas enligt användarkravens flänsstandard. | ||||

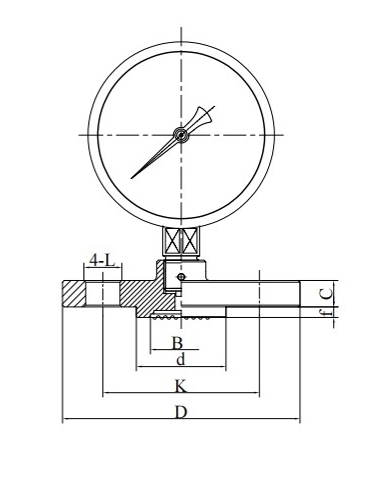

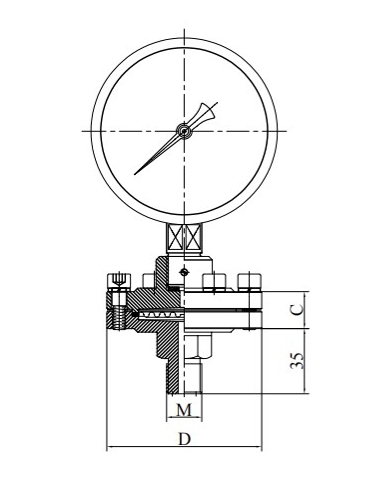

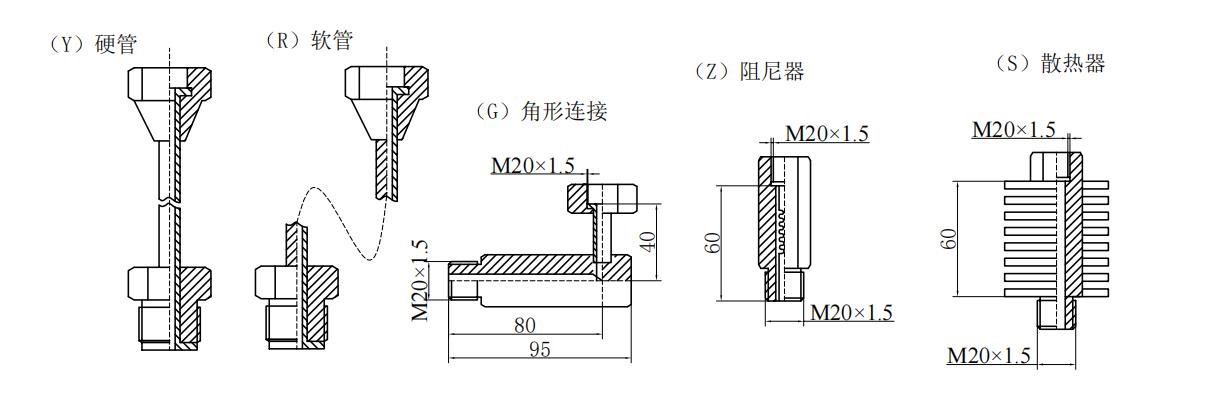

◆ Isolator typstorlek och installationsschema:
| (Ml) gängat gränssnitt | (MF) Öppen ansiktsfläns |
