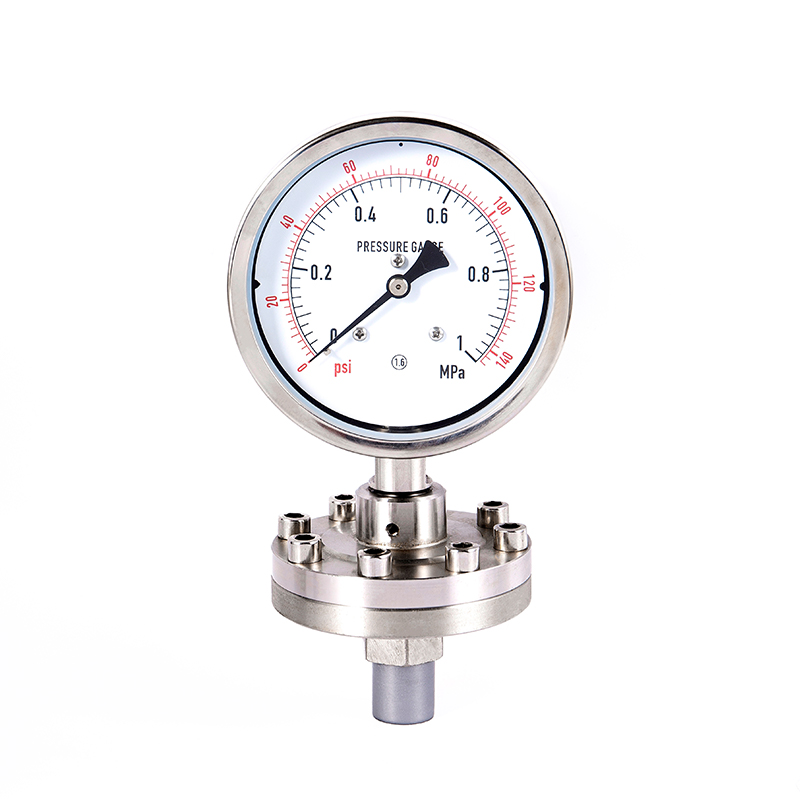

YP -serien membran tryckmätare
Cat:Tryckmätare
◆ Modell: Ymp100-L YP150-L YP100-F YP150-F ◆ Ansökan: YP Seriens...
Se detaljer Följande är relevant kunskap om "noggrannhet" och "mätområdet" för tryckmätare .
I.Beakt
1. Definition
Avvikelsesområdet mellan det uppmätta värdet på tryckmätaren och det verkliga värdet uttrycks vanligtvis i procent av full skala.
2.grad
Industriell standard: 1,0 klass, 1,6 klass, 2,5 betyg (används vanligtvis i Kina); 0,5 klass, 1,0 klass (hög noggrannhet)
3. MESSURE FEL
När mätområdet är 10MPa och noggrannheten är 1,6 klass är det tillåtna felet ± 10 MPa * 1,6% = ± 0,16 MPa.
4.Choice -förslag
Enligt processkraven, för allmänt industriellt bruk, välj klass 1.6; För laboratorier, flyg- (flygbolag) eller petroleum och kemiska tillämpningar, välj klass 0.5.
Ii.Measurement Range
1. Definition
Det maximala värdet som tryckmätaren kan mäta (t.ex. 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2.Choice Princip
Regelbunden användning: Arbetstrycket bör vara mellan 1/3 och 2/3 av intervallet (till exempel om arbetstrycket är 0,4 MPa rekommenderas det att välja 0 - 0,06 MPa eller 0 - 1 MPa).
3. Överbelastningsrisk
Överdriven användning utöver det angivna intervallet under lång tid kommer att skada instrumentet. Det maximala tillåtna trycket är vanligtvis 130% av intervallet (beroende på modell).
Iii. Förhållandet mellan noggrannhet och mätområde
1. Brott korrelation
För samma noggrannhetsgrad, ett större mätområde i ett större absolut fel (en 1,6 Garde -tryckmätare; vid 10MPa -intervall, fel = ± 0,16MPa. Vid 100MPa -intervall, fel = ± 1,6MPa).
2. Ekonomisk
Instrument med hög noggrannhet Incurhigher-kostnader, vilket kräver noggrann avvägningsanalys.
Exempel för att mäta 0,5MPA -tryck:
Eelect A 0 ~ 0,6MPa Range Gauge (1,6 klass) fel = ± 0,0096MPA
Eelect A 0 ~ 10MPA Range Gauge (1,6 klass) fel = ± 0,16MPA (rekommenderade inte)
Iv. Andra påverkande faktorer
1. Ambienttemperatur
Temperaturvariationer kan införa ytterligare fel (t.ex. 0,4% per 10 ℃)
2. Media -egenskaper
Frätande, viskösa och partikelformiga medier kräver användning av specialiserade material (såsom 316/316L -mätare, membranmätare).
3. Installation
Direkt installation, gängad installation eller flänsinstallation kan alla påverka den faktiska noggrannheten.
Sammanfattande
När du väljer en tryckmätare är det nödvändigt att överväga det faktiska tryckområdet, noggrannhetskraven och medelstora förhållanden omfattande. Prioritera att säkerställa att arbetstrycket ligger inom 1/3 till 2/3 av mätområdet och välj en lämplig noggrannhet för att uppnå bästa kostnadsförhållande.
