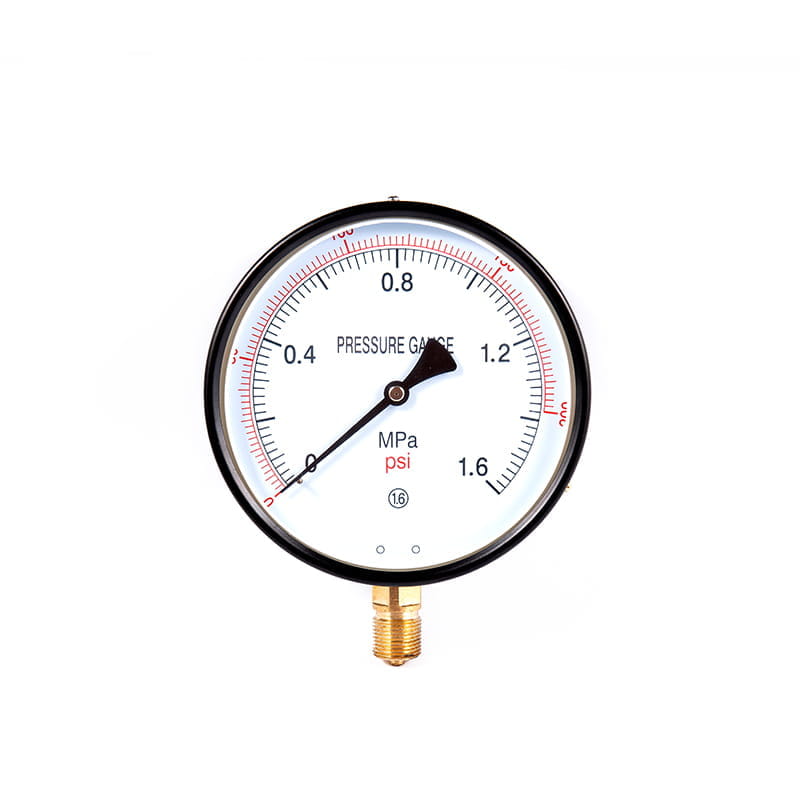

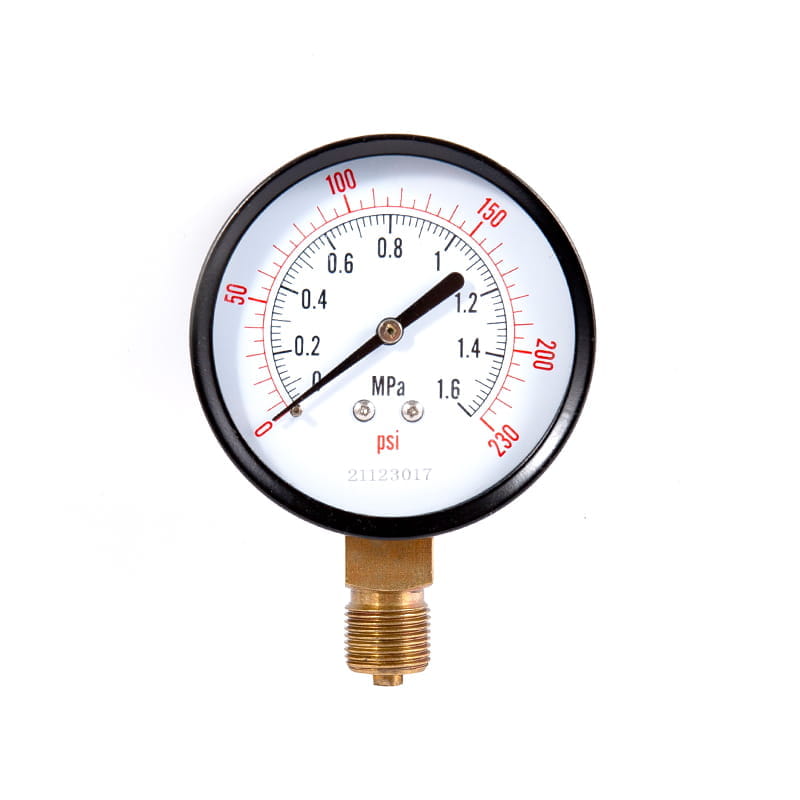

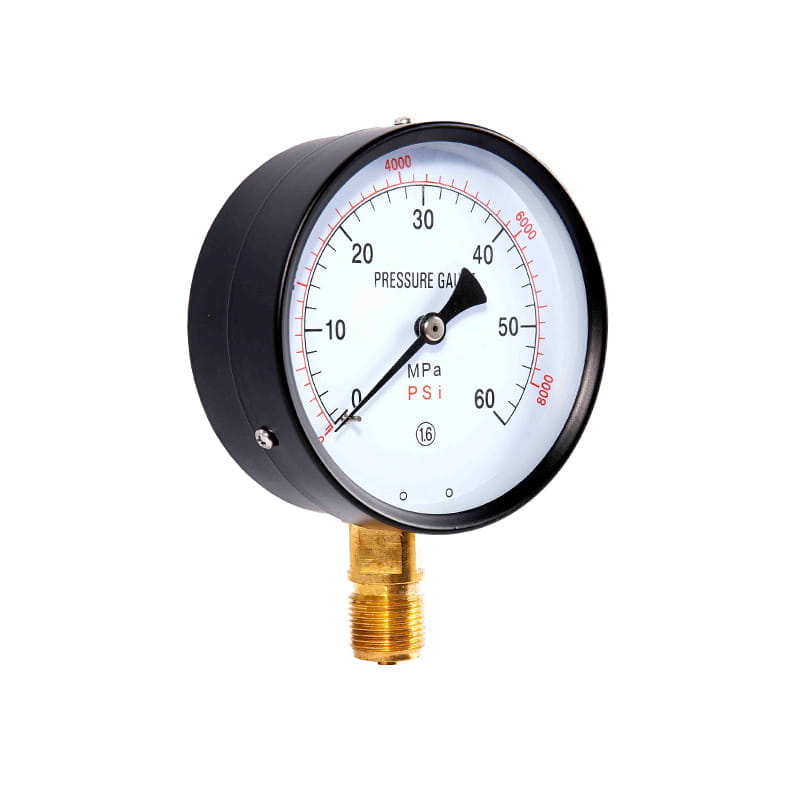

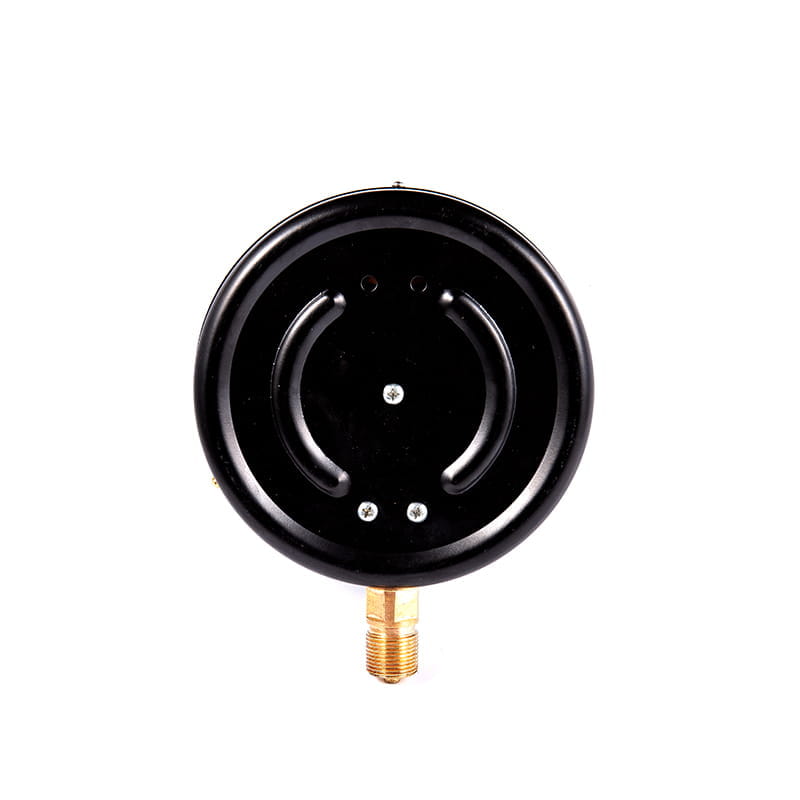

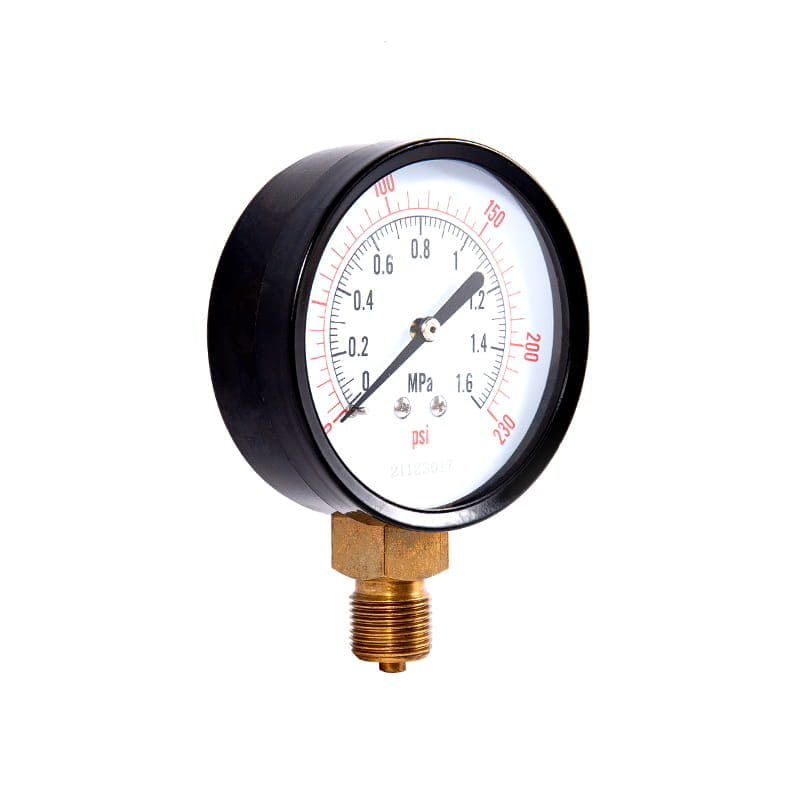

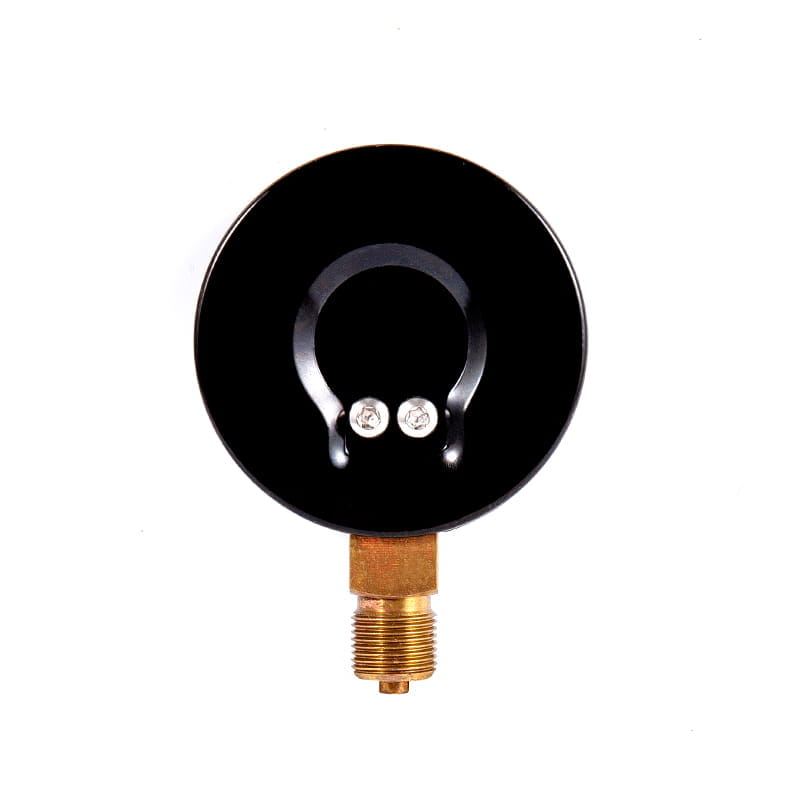

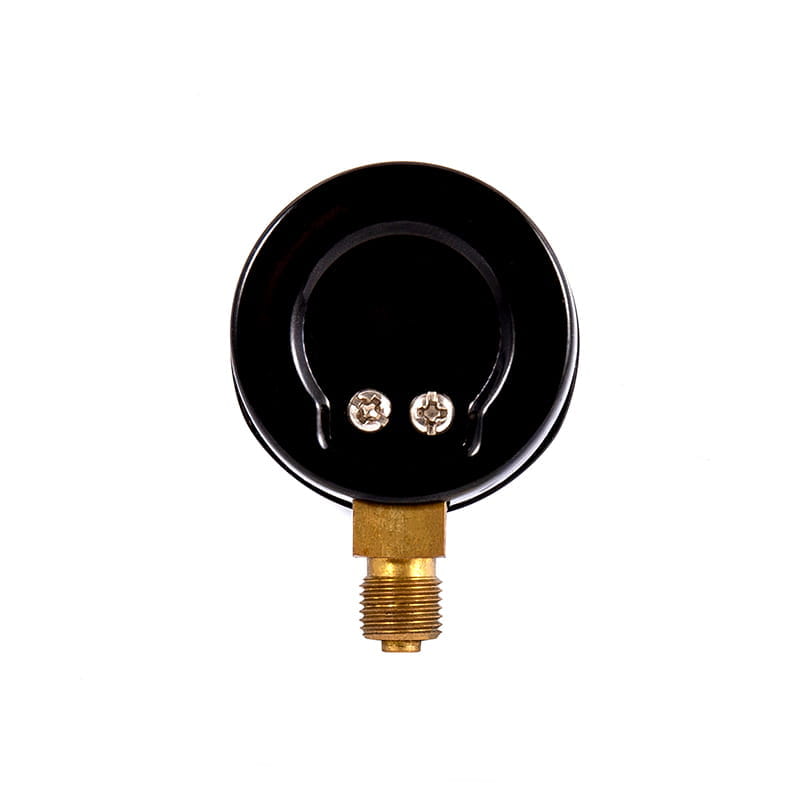

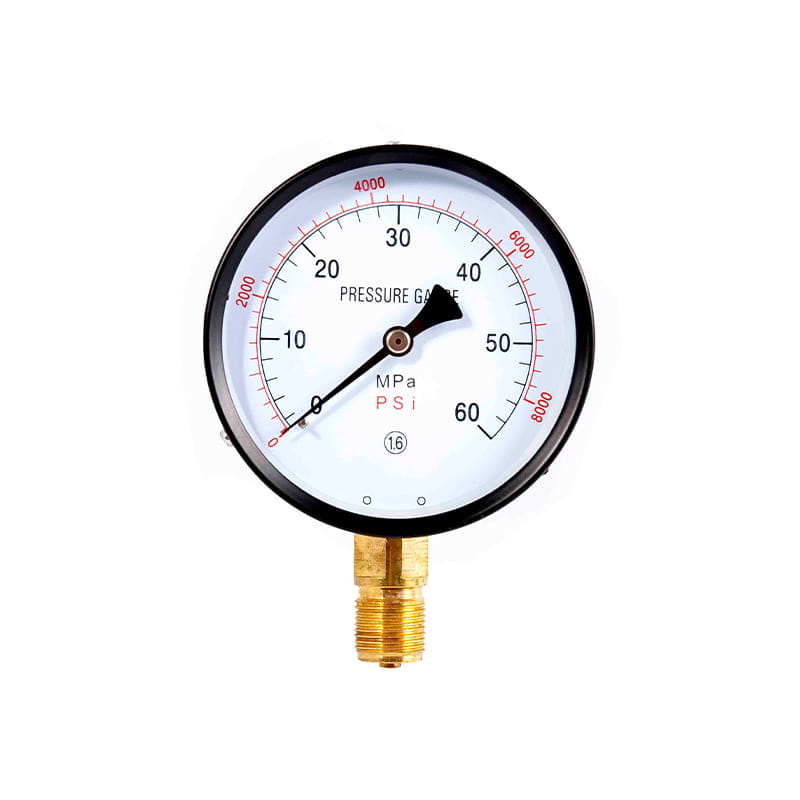

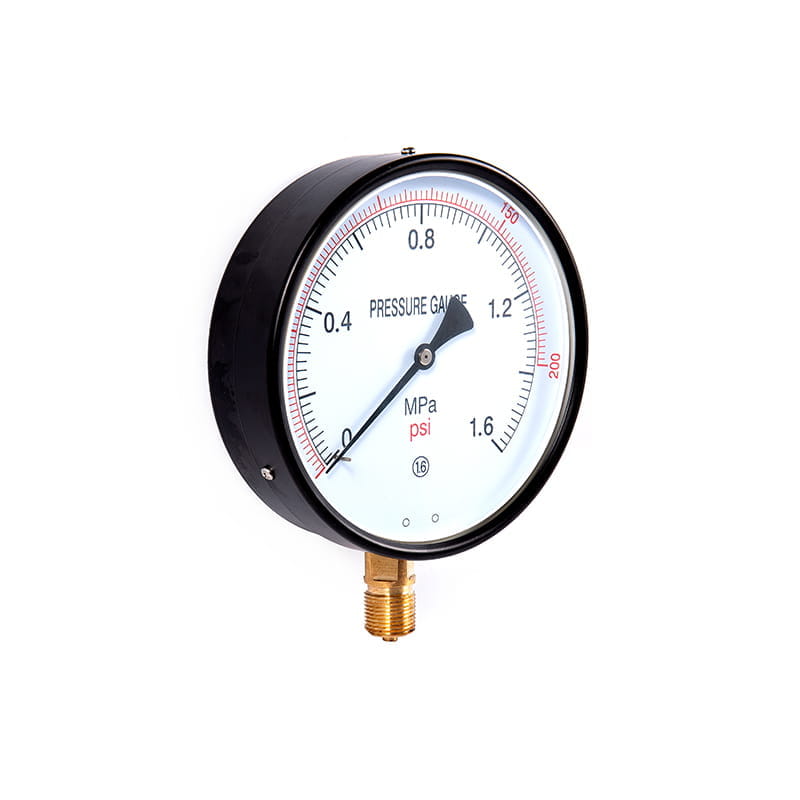

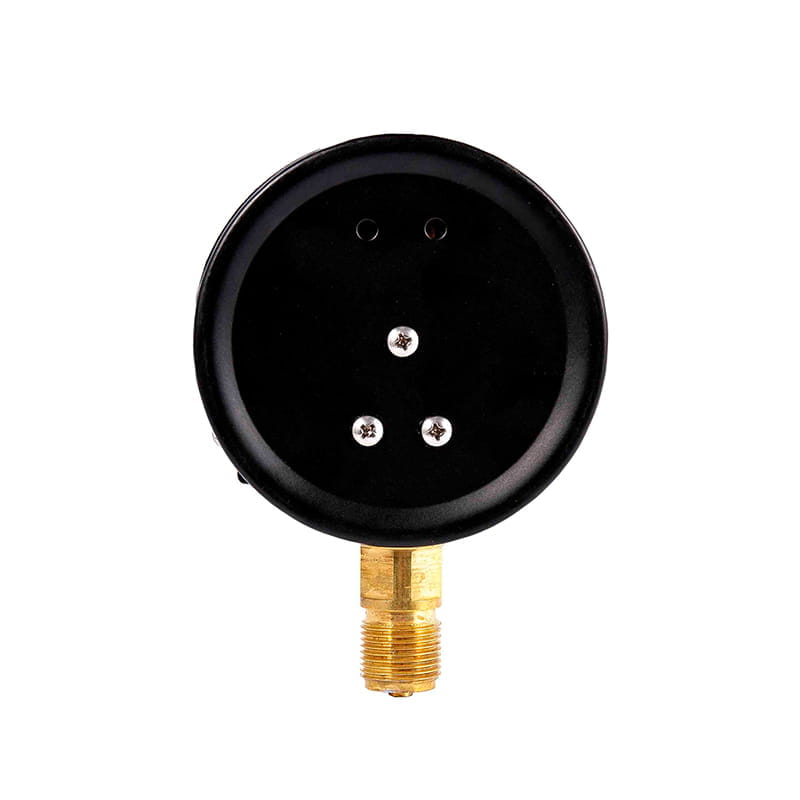

◆ Modell: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Användning: Denna serie instrument är lämplig för att mäta trycket på vätska, gas eller ånga som inte har någon fara för explosion, inte kristalliseras, inte stelnar och har ingen frätande effekt på koppar- och kopparlegering.
◆ I praktisk tillämpning, enligt de speciella egenskaperna hos olika medier (såsom oljeförbud, brandförebyggande, korrosionsbeständighet, etc.), är kraven i instrumentet olika, så denna serie instrument härleder många motsvarande specialinstrument, deras nominella diameter, installationstyp, anslutningstråd, noggrannhetsnivå, mätområde, etc.
1.1 Lämplig för att mäta trycket från brandfarliga och explosiva medier. Det är strikt förbjudet att kontakta med feta brandfarliga ämnen. Avfettningsbehandling görs innan du lämnar fabriken och den testas för inget fett.
1.1.1 YO -serie Syretrycksmätare
1.1.2 YH Series väte Tryckmätare
1.1.3 YY -serie acetylentryckmätare
1.2 De använda materialen är resistenta mot korrosionen av mediet eller instrumentet har inget inflytande på mediet och se till att detekterande elementen och gränssnitten är rena och fria från fett.
1.2.1 YA Series ammoniaktrycksmätare
1.2.2 YDQ Series kväve tryckmätare
◆ Tekniska parametrar ：
| Modellnummer | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Nominell diameter | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Installationsformulär | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Anslutningstråd | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Noggrannhetsklass | 2.5 | 1.6 | |||||||
| Mätområde （ MPA ） | Ledig: -0.1 ～ 0 Tryckvakuum ： -0.1 ～ 0,06 -0.1 ～ 0,15 -0.1 ～ 0,3 -0.1 ～ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tryck: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Användningsförhållanden | Temp ： -40 ℃～ 70 ℃ | ||||||||
| Vibrationsbedömning | V · H · 3 | ||||||||
| Borden Tube Material | QSN4-0.3 | ||||||||
| Skyddsklass | IP54 、 IP65 | ||||||||
| Implementeringsstandarder | GB/T 1226 | ||||||||
| Obs: 1. Gemensamma trådar kan anpassas enligt användarkraven. | |||||||||
◆ Externa dimensioner:

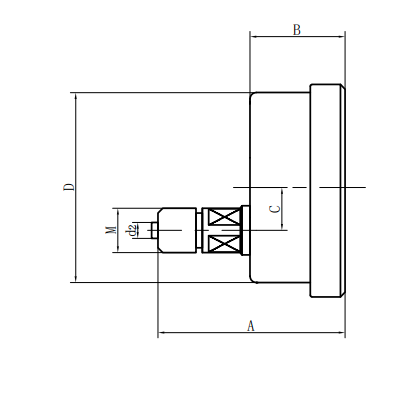

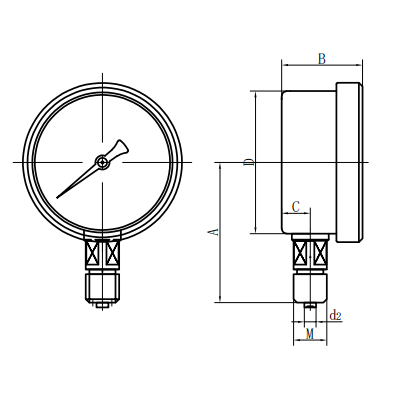

| Radiell direkt typ (ⅰ) | Axial excentrisk direkttyp (ⅱ) |

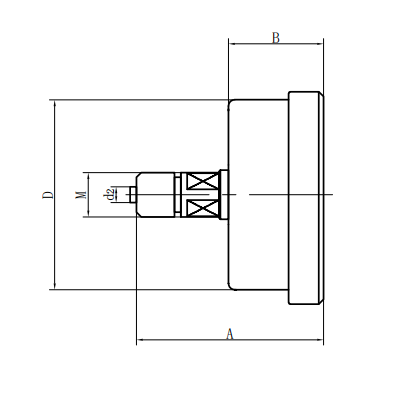

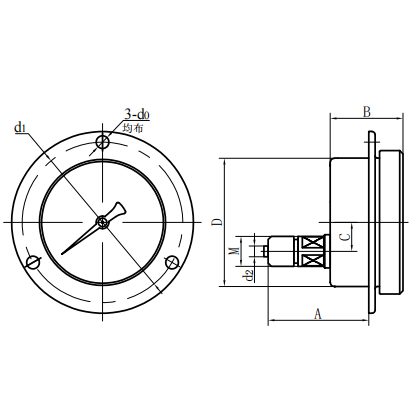

| Axial Concentrisk direkt typ (III) | Axial excentrisk insatstyp (IV) |

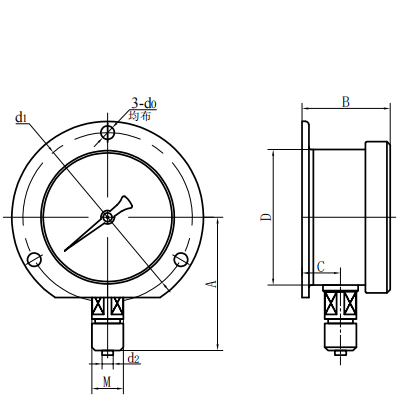

| Axial koncentrisk insertionstyp (V) | Radiell konvex typ (VI) |
| Modellnummer | Övergripande dimensioner （ mm ） | |||||||
| En | B | C | D | d0 | d1 | d2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
