1. Introduktion till tryckmätare

1.1 Vad är en tryckmätare?

A tryckmätare är en anellerdning som används för att mäta kraften som utövas av en vätska – gas eller vätska – i ett system. Den ger en visuell eller digital indikation av trycknivåer, vilket hjälper operatörer att upprätthålla säker och effektiv drift i olika industri-, kommersiella och bostadsapplikationer. Tryckmätare är grundläggande verktyg inom teknik, tillverkning, HVAC, bilsystem, medicinsk utrustning och otaliga andra områden där övervakning av tryck är avgörande.

De flesta mätare mäter tryck i förhållande till atmosfärstryck (känd som manometertryck ), även om många specialiserade instrument också mäter absolut eller differentialtryck. Oavsett om de är mekaniska eller elektroniska, spelar tryckmätare en avgörande roll för att säkerställa utrustningens prestanda, säkerhet och överensstämmelse med industristandarder.

1.2 Varför är tryckmätare viktiga?

Tryckmätare är viktiga av flera viktiga skäl:

• Säkerhetsgaranti: Många industrisystem arbetar under högt tryck. Noggrann tryckmätning hjälper till att förhindra utrustningsfel, läckeller och katastrofala olyckor.

• Prestandaoptimering: Rätt trycknivåer säkerställer att pumpar, kompressorer, pannor och hydraulsystem fungerar effektivt.

• Regelefterlevnad: Många industrier – som olja och gas, kemisk bearbetning och läkemedel – kräver dokumenterad tryckövervakning för säkerhet och kvalitetskontroll.

• Felsökning: Onormala tryckavläsningar hjälper till att identifiera problem som blockeringar, läckor, felaktiga ventiler eller systemineffektivitet.

• Kostnadsminskning: Övervakning och upprätthållande av korrekt tryck minskar slitaget på utrustningen och sänker energiförbrukningen.

Utan tillförlitlig tryckmätning skulle industriell verksamhet vara mycket mindre förutsägbar och betydligt mer riskfylld.

1.3 Kort historik över tryckmätning

Utvecklingen av tryckmätning sträcker sig över mer än tre århundraden:

• 1600-talets början: Studiet av tryck började med pionjärer som Evangelista Torricelli , som uppfann den första kvicksilverbarometern 1643. Detta lade grunden för att förstå atmosfärstrycket.

• Bourdon Tube Innovation (1849): fransk ingenjör Eugène Bourdon introducerade Bourdon-rörtrycksmätaren, en mekanisk anordning som fortfarande används i stor utsträckning idag. Dess enkla, robusta design förändrade industrier genom att tillhandahålla exakt och prisvärd tryckmätning.

• Industriell revolution: När ångmaskiner, pannor och tunga maskiner blev utbredda, blev tryckmätare avgörande för säker drift.

• 1900-talets framsteg: Elektroniska sensorer, tryckgivare och digitala mätare gav oöverträffad noggrannhet och datakapacitet.

• Modern era: Dagens tryckmätning inkluderar trådlösa sensorer, IoT-aktiverade smarta mätare och ultraprecis digital instrumentering som används inom flyg, energi och avancerad tillverkning.

2. Typer av tryckmätare

Tryckmätare finns i många utföranden för att passa olika tryckområden, mediatyper och miljöförhållanden. De delas i allmänhet in i tre huvudkategorier: mekaniska , elektroniska , och specialitet tryckmätare. Att förstå dessa typer hjälper användare att välja rätt mätare för deras specifika tillämpning.

---

2.1 Mekaniska tryckmätare

Mekaniska tryckmätare är de mest använda och förlitar sig på elastiska element som deformeras under tryck. Deras enkelhet, hållbarhet och oberoende av elektrisk kraft gör dem idealiska för industriella miljöer.

2.1.1 Bourdon-rörmätare

Den Bourdon-rör är den vanligaste designen för mekanisk tryckmätare. Den består av ett böjt, ihåligt metallrör som rätas ut när tryck kommer in i det. Rörelsen överförs till en pekare på mätarratten.

C-typ Bourdon-rör

• Den most standard design.

• Halvcirkulärt rörform.

• Lämplig för medelhöga till höga tryck.

• Används i olja och gas, hydrauliska system och allmänna industrimaskiner.

Spiral Bourdon Tube

• Tillverkad av lindat rör formad som en spiral.

• Tillåter större rörelse av den fria änden av röret, vilket förbättrar känsligheten.

• Används för industriella instrument med högre precision.

Spiralformade Bourdon-rör

• Ett metallrör lindat till en spiralform.

• Erbjuder den högsta förskjutningskapaciteten bland Bourdon-designer.

• Idealisk för högtrycksapplikationer och precisionsmätning.

2.1.2 Diafragmamätare

Membrantryckmätare använder en flexibelt membran som böjs när de utsätts för tryck. De är idealiska för:

• Mätning av lågtrycksområden

• Frätande media

• Viskösa eller förorenade vätskor

Vanliga applikationer inkluderar livsmedelsbearbetning, läkemedel och kemiska anläggningar.

2.1.3 Bälgmätare

Bälgmätare består av en korrugerat cylindriskt element som expanderar eller drar ihop sig under press.

• Lämplig för lågt till måttligt tryck

• Ger utmärkt känslighet

• Används ofta i HVAC-system, gasregulatorer och laboratorieutrustning

---

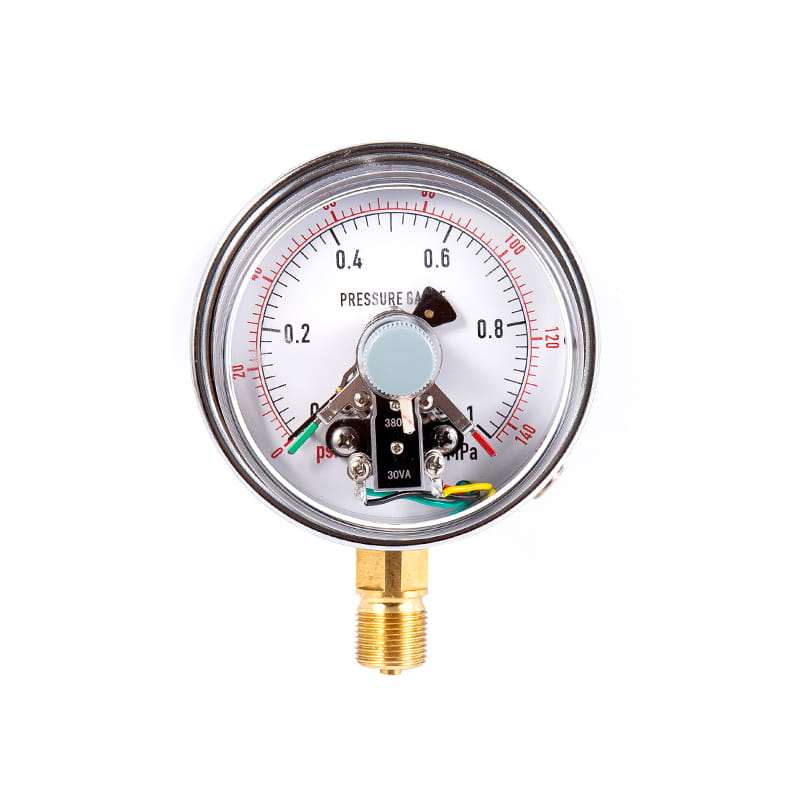

2.2 Elektroniska tryckmätare

Elektroniska tryckmätare omvandlar tryck till en elektrisk signal med hjälp av sensorer som piezoelektriska, töjningsmätare eller kapacitiva element.

2.2.1 Tryckgivare

A tryckgivare producerar en elektrisk uteffekt (millivolt, volt eller mA) som är proportionell mot trycket.

• Används för datainsamling

• Viktigt för automatisering och fjärrövervakning

• Vanligt inom flyg-, biltestning och industriella styrsystem

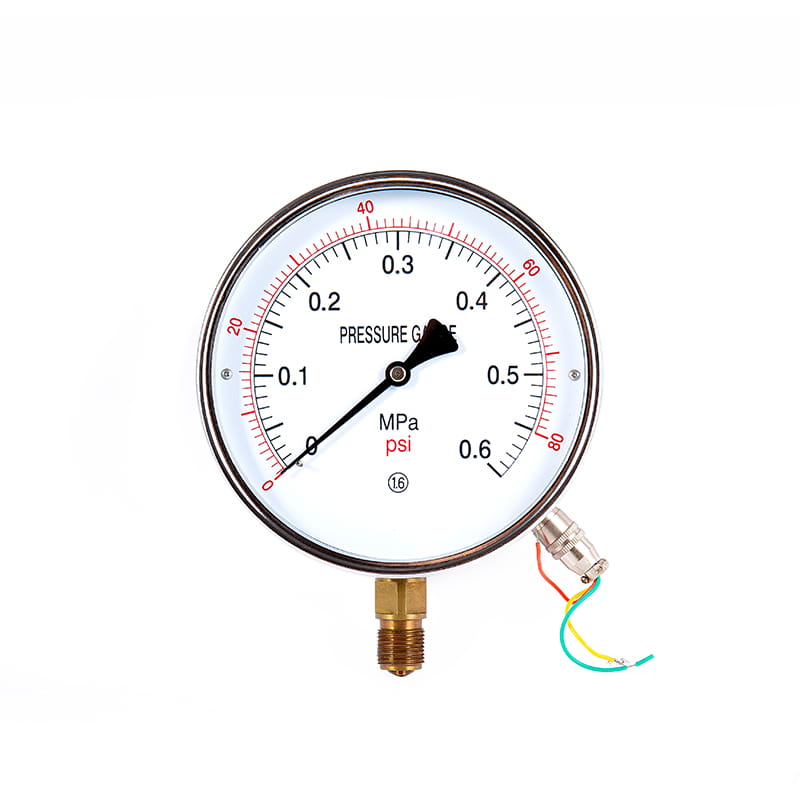

2.2.2 Tryckgivare

Sändare är avancerade givare som inkluderar signalbehandling och levererar standardiserade utgångar som t.ex 4–20 mA .

• Byggd för tuffa industrimiljöer

• Används i olja och gas, kemisk bearbetning och vattenreningsverk

• Erbjuder hög noggrannhet och långsiktig stabilitet

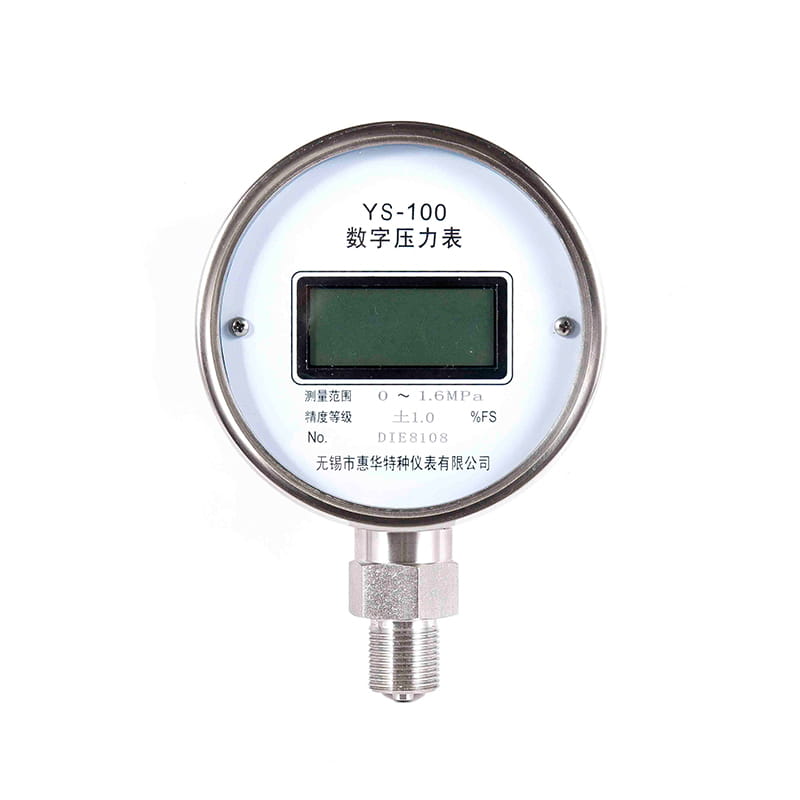

2.2.3 Digitala tryckmätare

Digitala mätare har elektroniska sensorer parade med en digital display.

• Lättlästa nummer som ersätter analoga urtavlor

• Inkluderar ofta funktioner som dataloggning, toppfångst eller trådlös anslutning

• Idealisk för fältkalibrering, testning och bärbara applikationer

---

2.3 Specialtryckmätare

Dense gauges are designed for unique measurement conditions.

2.3.1 Differenstryckmätare

Differentialmätare mäter tryckskillnaden mellan två punkter.
Applikationer:

• Filterövervakning

• Flödesmätning

• Renrum och VVS tryckbalansering

2.3.2 Absoluta tryckmätare

Absoluta mätare referenstryck mot a perfekt vakuum .
Används för:

• Vetenskaplig forskning

• Flygtester

• Industriella processer med hög precision

2.3.3 Vakuummätare

Vakuummätare mäter tryck under atmosfäriska nivåer. Typer inkluderar:

• Mekaniska vakuummätare

• Denrmal conductivity gauges

• Joniseringsmätare

Används vanligtvis i laboratoriesystem, vakuumpumpar, halvledartillverkning och kylning.

3. Hur tryckmätare fungerar

Att förstå hur tryckmätare fungerar hjälper användarna att välja rätt typ och säkerställer korrekt installation och underhåll. Även om designen varierar, fungerar alla tryckmätare genom att omvandla kraften som utövas av en vätska till ett läsbart värde.

---

3.1 Arbetsprincip för mekaniska mätare

Mekaniska tryckmätare litar på elastisk deformation . När tryck appliceras på ett inre element ändrar det form. Denna rörelse översätts till mätarens pekare eller indikator.

Mekaniska nyckelelement inkluderar:

Bourdon rörmekanism

• Ett krökt, ihåligt metallrör tar emot inre tryck.

• När trycket ökar rätas röret ut något.

• Den resulting motion is amplified by gears and levers, moving the dial pointer.

• Idealisk för medelhöga till höga tryck och allmän industriell användning.

Diafragmadrift

• Ett tunt, cirkulärt metallmembran avböjs under tryck.

• Avböjning förstärks via mekanisk länkage.

• Lämplig för lågtrycksmätningar och frätande eller viskösa medier.

Bälgfunktion

• En serie koncentriska metallveck expanderar eller drar ihop sig med tryckförändringar.

• Ger utmärkt känslighet och precision.

• Används vid HVAC, gasreglering och lågtrycksmätning.

Mekaniska mätare är uppskattade för sin enkelhet, hållbarhet och oberoende av elektrisk kraft, vilket gör dem oumbärliga i tung industri.

---

3.2 Arbetsprincipen för elektroniska mätare

Elektroniska tryckmätare litar på tryckkänsliga sensorer som omvandlar mekanisk kraft till en elektrisk signal.

Vanliga sensorteknologier:

Töjningsmätare

• Tryck deformerar ett metallmembran.

• Töjningsmätare upptäcker deformationen som en förändring i elektriskt motstånd.

• Hög noggrannhet och utmärkt långtidsstabilitet.

Piezoelektriska sensorer

• Tryck som appliceras på piezoelektriska kristaller genererar en elektrisk laddning.

• Mycket responsiv, lämplig för dynamiskt eller pulserande tryck.

Kapacitiva sensorer

• Trycket ändrar avståndet mellan två kondensatorplattor.

• Idealisk för lågtrycksapplikationer med hög känslighet.

Signalbehandling

Elektroniska mätare omvandlar sensorutgången till digitala eller analoga elektriska signaler:

• Millivolt (mV) signaler

• Spänningsutgångar (0–5 V, 0–10 V)

• Strömslingor (4–20 mA)

Dense signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Förstå tryckenheter (PSI, Bar, kPa, etc.)

Trycket kan mätas med hjälp av flera gemensamma enheter, och att förstå dem säkerställer en korrekt tolkning.

Populära tryckenheter:

• PSI (pund per kvadrattum)
  Vanligast i USA Används i bil-, HVAC- och industrisystem.

• Bar
  Används ofta i Europa och internationella industrier.
  1 bar ≈ atmosfärstryck vid havsnivå (14,5 psi).

• kPa (kilopascal)
  Standard metrisk enhet för tryck.
  Används ofta i vetenskapliga och tekniska tillämpningar.

• MPa (megapascal)
  Vanligt i högtryckshydrauliksystem.

• inHg / mmHg
  Används för vakuummätning och barometertryck.

• Torr
  Specialiserad vetenskaplig enhet (1 Torr ≈ 1 mmHg).

Mätare vs. absolut tryck:

• Mättryck (PSIG)
  Mäter trycket i förhållande till atmosfärstrycket.
  De flesta industriella tryckmätare använder detta.

• Absolut tryck (PSIA)
  Mäter tryck i förhållande till vakuum.
  Krävs för högprecisionsprocesser som flyg eller vetenskapligt arbete.

Att förstå hur mätare fungerar och hur tryckenheter skiljer sig säkerställer exakt val, installation och felsökning i industriella och kommersiella miljöer.

4. Tillämpningar av tryckmätare

Tryckmätare är viktiga verktyg inom otaliga industrier. Deras förmåga att övervaka och kontrollera vätsketrycket gör dem avgörande för säkerhet, prestandaoptimering, miljöefterlevnad och utrustningsskydd. Nedan är de stora sektorerna där tryckmätare spelar en viktig roll.

---

4.1 Industriella tillämpningar

4.1.1 Olje- och gasindustrin

Inom olje- och gassektorn hjälper tryckmätare att hantera extrema tryckförhållanden vid borrning, utvinning och raffinering.
Typiska användningsområden inkluderar:

• Övervakning av brunnshuvudtryck

• Säkerställande av säkerhet i rörledningar och kompressorer

• Mätning av tryck i separations- och raffineringsprocesser

• Upptäcker läckor och förhindrar utblåsningar

Mekaniska Bourdon-rörmätare och robusta elektroniska sändare används ofta på grund av deras hållbarhet i tuffa miljöer.

4.1.2 Kemisk bearbetning

Kemiska anläggningar kräver exakt tryckkontroll för att bibehålla reaktionseffektiviteten och undvika farliga förhållanden.
Applikationer inkluderar:

• Övervakning av reaktortryck

• Hantering av frätande vätske- och gassystem

• Skyddar pumpar, värmeväxlare och processledningar

Membran och kemiska tätningsmätare används ofta eftersom de motstår frätande och viskösa medier.

4.1.3 Vatten- och avloppsrening

I vattenbehandlingsanläggningar hjälper tryckmätare till att säkerställa stabil systemprestanda och överensstämmelse med miljöbestämmelser.
Nyckelapplikationer:

• Övervakning av pumpens inlopp och utlopp

• Differentialtryckskontroller för filtreringssystem

• Tryckreglering i rörledningar

• Övervakning av luftning och kemikaliedoseringssystem

Differenstrycksmätare är särskilt användbara för övervakning av filterprestanda.

---

4.2 VVS-system

Värme-, ventilations- och luftkonditioneringssystem är beroende av tryckmätare för att säkerställa korrekt luftflöde, kylmedelsladdning och systembalans.
Vanliga användningsområden:

• Mätning av köldmedietryck i kylsystem

• Övervakning av panntrycket

• Kontroll av kylvatten och ångsystem

• Balansering av lufttrycket i renrum eller sjukhus

VVS-proffs använder ofta digitala tryckmätare för deras noggrannhet och bekvämlighet under diagnostik på plats.

---

4.3 Bilindustrin

Tryckmätning är avgörande för fordonets säkerhet, prestanda och effektivitet.
Tillämpningar för fordon inkluderar:

• Däcktrycksövervakning

• Oljetrycksmätning

• Trycktestning av bränsleinsprutningssystem

• Övervakning av turboladdarens laddtryck

• Bromssystem diagnostik

Digitala och mekaniska mätare spelar båda viktiga roller i garage, tillverkningsanläggningar och fordonssystem ombord.

---

4.4 Medicinsk utrustning

Medicinsk utrustning är starkt beroende av exakt tryckmätning för att säkerställa patientsäkerhet och korrekt behandling.
Exempel inkluderar:

• Syreregulatorer

• Anestesimaskiner

• Ventilatorer

• Blodtrycksmätare

• Steriliseringsautoklaver

Dense applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5.Välja rätt tryckmätare

Att välja rätt tryckmätare är avgörande för noggrannhet, säkerhet och långsiktig prestanda. En dåligt vald mätare kan leda till felaktiga avläsningar, utrustningsfel eller farliga driftsförhållanden. Följande faktorer hjälper dig att välja den idealiska tryckmätaren för din applikation.

---

5.1 Tryckområde

Att välja rätt tryckområde är ett av de viktigaste stegen.

Bästa metoder:

• Välj en mätare där normalt drifttryck faller mellan 25 % och 75 % av det fullskaliga sortimentet.

• Undvik att välja en mätare som fungerar nära sin maximala kapacitet för att förhindra mekanisk utmattning.

• För pulserande eller stötbelastningar, välj en mätare med en högre tryckområde eller en utrustad med en vätskefyllt fodral för att dämpa vibrationer.

Varför det är viktigt:

Att använda en mätare nära dess gräns förkortar livslängden, ökar slitaget och minskar noggrannheten.

---

5.2 Noggrannhet

Mätarens noggrannhet avgör hur nära en mätning är det faktiska trycket.

Vanliga noggrannhetsbetyg:

• ±0,1 % till ±0,25 % — Digitala mätare eller laboratoriemätare med hög precision

• ±0,5 % till ±1 % — Mätare av industriell kvalitet

• ±2 % till ±3 % — Allmänna mätare

Användningsexempel:

• Kalibreringslabb kräver digitala mätare eller testmätare med hög noggrannhet.

• Allmänna industriella tillämpningar använder ofta ±1% noggrannhet mekaniska mätare.

• VVS och bilar använder vanligtvis ±2% till ±3% noggrannhet.

Nyckelinsikt:

Högre noggrannhet innebär vanligtvis högre kostnad, så välj baserat på applikationsbehov – inte mer än nödvändigt.

---

5.3 Mediakompatibilitet

Den fluid (gas or liquid) being measured plays a major role in gauge selection.

Överväganden inkluderar:

• Frätande media → Använd invändiga delar av rostfritt stål eller membrantätningar

• Viskösa eller förorenade vätskor → Välj membran- eller kemikalietätningsmätare

• Syreservice → Mätaren måste rengöras för syrgasanvändning

• Högtemperaturmedia → Kan kräva kylelement eller kapillärsystem

Varför det är viktigt:

Felaktig materialkompatibilitet kan leda till korrosion, membranbrott eller felaktiga avläsningar.

---

5.4 Miljöförhållanden

Den surrounding environment can significantly influence gauge performance and lifespan.

Viktiga miljöfaktorer:

• Temperatur: Höga eller låga temperaturer påverkar noggrannheten; välj temperaturkompenserade mätare vid behov.

• Vibration: Vätskefyllda mätare minskar visarvibrationer och förlänger livslängden.

• Fukt eller kemikalier: Använd hermetiskt slutna eller IP-klassade mätare.

• Exponering utomhus: Välj UV-beständig, rostfritt stål eller väderbeständig design.

Särskilda situationer:

• Farliga områden kan kräva ATEX-certifierad or egensäker mätare.

• Marina miljöer drar nytta av korrosionsbeständiga material.

---

5.5 Mätstorlek och anslutningstyp

Rätt dimensionering och rätt anslutning säkerställer enkel synlighet och korrekt installation.

Urtavla storlek:

Typiska storlekar: 1,5", 2", 2,5", 4", 6"

• Större urtavlor ger bättre läsbarhet, särskilt i industriella miljöer.

• Mindre urtavlor är lämpliga för trånga utrymmen eller bärbar utrustning.

Anslutningstyper:

• NPT (National Pipe Thread) — Vanligt i industriella tillämpningar i USA

• BSP (British Standard Pipe) — Vanlig i Europa och Asien

• Flänsade anslutningar — Används för stora eller högtryckssystem

Monteringssätt:

• Bottenfäste

• Bakre fäste

• Panelfäste

Att välja rätt anslutning säkerställer läckagefri installation och långsiktig tillförlitlighet.

---

Att välja rätt tryckmätare kräver noggrann övervägande av tryckområde, noggrannhet, mediakompatibilitet, miljöförhållanden och fysisk design. Rätt val garanterar säkerhet, prestanda och kostnadseffektivitet under hela mätarens livslängd.

6.Installation av tryckmätare

Korrekt installation är avgörande för att säkerställa korrekta avläsningar, förlänga mätarens livslängd och upprätthålla systemsäkerheten. Även högkvalitativa mätare från märken som WIKA, Ashcroft eller Dwyer kan ge opålitliga resultat om de installeras felaktigt. Det här avsnittet tar upp förberedelser, en steg-för-steg installationsguide och vanliga misstag att undvika.

---

6.1 Förberedelser och säkerhetsåtgärder

Innan du installerar en tryckmätare är korrekt förberedelse avgörande.

Säkerheten först:

• Alltid tryckavlasta systemet före installationen.

• Bär lämpligt PPE såsom handskar, skyddsglasögon och skyddskläder.

• Kontrollera att mätaren tryckintervall , material och storlek är lämpliga för applikationen.

• Se till att processmediet är kompatibelt med mätarens fuktade delar (t.ex. rostfritt stål, mässing, membrantätningar).

• Inspektera alla gängor, adaptrar och kopplingar för skador.

Verktyg och material som behövs:

• Nyckel (öppen eller justerbar)

• Gäng tätningsmedel eller PTFE-tejp

• Monteringshårdvara (om du använder panel- eller konsolfäste)

• Kalibreringscertifikat (för testning före användning, vid behov)

Korrekt förberedelse förhindrar läckor, skador och felaktiga avläsningar efter installationen.

---

6.2 Steg-för-steg installationsguide

Följ dessa steg för en säker och effektiv installation av tryckmätare.

Steg 1: Verifiera installationsplatsen

Välj en monteringspunkt som är synlig, tillgänglig och fri från överdriven vibration.

• För vibrerande miljöer (t.ex. pumpar, kompressorer), använd en snubber eller välj en vätskefylld mätare .

• För högtemperaturledningar, installera kylelement or kapillärrör .

Steg 2: Applicera tätningsmedel på rätt sätt

Använd PTFE-tejp eller gängtätningsmedel för att förhindra läckage.

• Linda tejpen medurs endast på hantrådar.

• Undvik att få tätningsmedel inuti mätaranslutningen för att förhindra hinder.

Steg 3: Montera mätaren försiktigt

Trä in mätaren i dess anslutning för hand för att förhindra korsgängning.

• Använd en skiftnyckel på skiftnyckel lägenheter , inte på mätarhuset.

• Dra åt ordentligt men undvik att dra åt för hårt för att förhindra skador på gängan eller höljet.

Steg 4: Trycksätt systemet långsamt

När det har installerats, inför gradvis tryck till systemet.

• Övervaka mätaren eller den digitala displayen för stabilitet.

• Kontrollera om det finns läckor runt anslutningspunkten med ett tvåltest vid behov.

Steg 5: Verifiera noggrannhet och stabilitet

Efter installationen, jämför avläsningarna med en referensmätare eller känd tryckkälla.

• För kritiska applikationer, utför a baslinjekalibreringskontroll .

Korrekt installation säkerställer långsiktig tillförlitlighet och exakt prestanda.

---

6.3 Vanliga installationsmisstag att undvika

Även små fel under installationen kan leda till felaktiga avläsningar eller mätarfel. Undvik följande fallgropar:

1. Överdra åt mätaren

För stort vridmoment kan deformera gängor, spricka mätarhylsan eller skada den inre mekanismen.

2. Installation av mätaren i områden med hög vibration utan skydd

Använd alltid dämpare, dämpare eller vätskefyllda mätare när du hanterar pulsering eller vibration.

3. Utsätta mätaren för stark värme

Processlinjer med hög temperatur kan förstöra inre delar av mätaren. Använd kyladaptrar eller sifoner.

4. Användning av felaktiga tätningsmedel

Kemiska tätningsmedel som inte är avsedda för media kan orsaka kontaminering eller blockera avkänningselementet.

5. Montera mätaren i fel riktning

Mätare måste installeras upprätt såvida de inte är särskilt utformade på annat sätt.

6. Ignorera kompatibilitetskrav

Mediainkompatibilitet kan leda till korrosion, membranbrott och plötsligt mätfel.

7. Installation av mätaren utan tryckavlastningsanordningar

I högtryckssystem bör avlastningsventiler installeras för att skydda mätaren från plötsliga toppar.

7. Kalibrering av tryckmätare

Kalibrering är viktigt för att säkerställa att en tryckmätare mäter exakt under hela dess livslängd. Med tiden orsakar mekaniskt slitage, temperaturförändringar, vibrationer och miljöfaktorer mätare att avvika från sin ursprungliga noggrannhet. Regelbunden kalibrering garanterar tillförlitlig prestanda, säkerhet och överensstämmelse med industristandarder.

---

7.1 Varför kalibrering är viktigt

Kalibrering verifierar och justerar en tryckmätares avläsning för att matcha en känd, certifierad tryckstandard. Det säkerställer instrumentets noggrannhet och tillförlitlighet.

Viktiga skäl för kalibrering:

• Noggrannhetssäkring: Förhindrar falska avläsningar som kan leda till skador på utrustningen eller osäkra trycknivåer.

• Regelefterlevnad: Branscher som olja och gas, läkemedel och kemisk bearbetning kräver dokumenterade kalibreringsprocedurer.

• Säkerhet: Felaktiga tryckavläsningar kan orsaka systemfel, läckor eller explosioner.

• Processeffektivitet: Korrekt kalibrering bibehåller konsekvent prestanda och minskar stilleståndstiden.

• Kvalitetskontroll: Kritisk i precisionsmiljöer som laboratorietester, medicinsk utrustning eller tillverkning.

Om en mätare inte kalibreras regelbundet kan även mindre avdrift äventyra driften och säkerheten.

---

7.2 Kalibreringsmetoder

Kalibrering av tryckmätare använder vanligtvis mycket exakta, spårbara referensinstrument. Två av de mest använda kalibreringsverktygen är dödviktstestare och den tryckjämförare .

---

7.2.1 Dödviktstestare

Den dödviktstestare anses vara den mest exakta metoden för att kalibrera tryckmätare och används ofta som en primär standard.

Hur det fungerar:

• Kända massor (vikter) placeras på en kolv.

• Den weights generate a precise pressure proportional to force/area.

• Den generated pressure is applied to the gauge under test.

• Den gauge reading is compared to the known reference pressure.

Fördelar:

• Extremt hög noggrannhet (±0,015 % eller bättre)

• Används ofta för laboratorie- och högprecisionskalibrering

• Ger stabil, repeterbar tryckreferens

Idealisk för:

• Kalibreringslabb

• Industriella tillämpningar med hög precision

• Mättillverkare

---

7.2.2 Tryckjämförare

A tryckjämförare är mer praktiskt för fält- och verkstadskalibrering.

Hur det fungerar:

• Den comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• Den readings are compared at several pressure points.

Fördelar:

• Snabbare och enklare än en dödviktstestare

• Lämplig för kalibrering på plats

• Kompatibel med ett brett utbud av mätare

Idealisk för:

• Industrianläggningar

• Underhållsavdelningar

• VVS- och mekaniska serviceföretag

---

7.3 Kalibreringsfrekvens

Den recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Allmänna riktlinjer:

• Typisk industriell användning: Kalibrera årligen

• Högvibrerande eller pulserande system: Varje 3–6 månader

• Kritiska tillämpningar (medicinska, flyg-, kemiska): Varje 3 månader eller enligt myndighetskrav

• Nya mätare: Verifiera kalibreringen före första användningen

• Efter någon mekanisk stöt: Kalibrera immediately

Faktorer som påverkar kalibreringsintervall:

• Miljöförhållanden (temperatur, vibrationer, fuktighet)

• Arbetstryck i förhållande till mätområde

• Frekvens av tryckcykler

• Media frätande

• Mätarkvalitet och tillverkarens specifikationer

Bästa tillvägagångssätt:

Håll en kalibreringslogg som visar datum, resultat, justeringar och teknikerdetaljer för att spåra mätarens prestanda över tid.

---

Regelbunden kalibrering är avgörande för att bibehålla noggrannhet, säkerställa säkerhet och förlänga livslängden på dina tryckmätare. Oavsett om du använder laboratoriestandardmetoder som dödviktstestare eller praktiska fältverktyg som tryckjämförare, säkerställer inrättandet av ett strukturerat kalibreringsprogram tillförlitlig och konsekvent tryckmätning.

8. Underhålla tryckmätare

Korrekt underhåll säkerställer att tryckmätare förblir exakta, säkra och pålitliga under hela deras livslängd. Även mätare av högsta kvalitet från märken som WIKA, Ashcroft, Dwyer, Winters eller Weiss kan försämras om de inte inspekteras och underhålls ordentligt. Det här avsnittet täcker rutininspektion, rengöring och felsökning av vanliga problem.

---

8.1 Regelbunden inspektion

Rutininspektion är avgörande för att identifiera tidiga tecken på slitage, skada eller felfunktion.

Kontrollchecklista:

• Kontrollera pekarens beteende:
  Se till att den återgår till noll när den är trycklös och att den rör sig smidigt utan att fastna.

• Inspektera urtavlan och linsen:
  Leta efter kondens, sprickor, missfärgning eller lösa urtavlor.

• Undersök bourdonröret eller membranet (om det är synligt):
  Tecken på deformation tyder på övertrycks- eller pulsationsskada.

• Kontrollera höljet för korrosion eller läckage:
  Särskilt viktigt i kemiska, utomhus- eller marina miljöer.

• Verifiera tryckanslutningar:
  Se till att inga läckor, avskalade gängor eller lösa beslag inte finns.

• Leta efter vibrationer eller pulsering:
  Upprepade rörelser kan orsaka pekarjitter, förlust av noggrannhet och trötthet.

Rekommenderad inspektionsfrekvens:

• Industriella applikationer: Månadsvis

• Högprecision eller farliga tillämpningar: Varje vecka

• Allmänt/HVAC/fordon: Varje 3–6 months

---

8.2 Rengöringsprocedurer

Föroreningar som smuts, olja, fukt eller kemikalierester kan påverka en mätares prestanda. Korrekt rengöring gör att mätarna fungerar korrekt och förlänger deras livslängd.

Rengöringssteg:

1. Rengöring av yttre ytor

• Torka av mätarhöljet och linsen med en mjuk trasa.

• Använd mild tvål eller alkoholbaserade rengöringsmedel – undvik slipande kemikalier.

2. Rengöring av anslutningsporten

• Ta bort skräp eller avlagringar från processanslutningen.

• För klibbiga eller trögflytande media, spola med en kompatibel rengöringsvätska.

• Använd aldrig vassa verktyg som kan repa eller deformera anslutningen.

3. Invändig rengöring (när tillämpligt)

• Utförs endast på mätare konstruerade för servicevänlighet eller med avtagbara membran.

• Gör inte öppna förseglade eller vätskefyllda mätare, eftersom detta ogiltigförklarar de flesta garantier.

4. Hantera vätskefyllda mätare försiktigt

• Om påfyllningsvätskan (vanligtvis glycerin eller silikon) blir grumlig eller läcker, kan mätaren behöva fyllas på eller bytas ut.

Rengöringssäkerhet:

• Alltid depressurize the system before starting.

• Bekräfta kemisk kompatibilitet för rengöringsmedel med mätmaterial.

---

8.3 Felsökning av vanliga problem

Tryckmätare kan uppleva en rad driftsproblem. Nedan finns vanliga symtom, deras troliga orsaker och rekommenderade lösningar.

---

Problem 1: Mätaravläsningen är felaktig

Möjliga orsaker:

• Kalibreringsdrift

• Mekanisk skada (bourdon-trötthet, membranslitage)

• Exponering för extrema temperaturer

• Vibration eller pulsering

• Övertryckshändelser

Lösningar:

• Kalibrera the gauge

• Installera en dämpare eller strypning

• Byt ut skadade inre delar

• Använd en mätare med ett högre tryckområde

• Flytta eller isolera mätaren från värmekällor

---

Problem 2: Pekaren sticker eller tvekar

Möjliga orsaker:

• Inre korrosion

• Smuts eller föroreningar

• Vibrationsskador

• Böjd pekare eller skadad rörelse

Lösningar:

• Rengör eller byt ut mätaren

• Använd en vätskefylld mätare

• Lägg till vibrationsdämpning

• Byt ut böjd visare eller inre mekanism

---

Problem 3: Imma eller fukt inuti linsen

Möjliga orsaker:

• Inträngning av fukt i fuktiga miljöer

• Misslyckad fodralförsegling

• Snabba temperaturfluktuationer

Lösningar:

• Använd hermetiskt slutna eller IP-klassade mätare

• Installera en mätare med ett ventilerat eller vätskefyllt hölje

• Byt ut eller reparera felaktiga tätningar

---

Problem 4: Mätaren återgår inte till noll

Möjliga orsaker:

• Permanent deformation av bourdonröret

• Övertrycksskada

• Mekaniskt slitage

Lösningar:

• Byt ut mätaren (de flesta fel med nollretur är oåterkalleliga)

• Uppgradera till en mätare designad för högre tryck eller pulsering

---

Problem 5: Mätaren vibrerar eller skakar

Möjliga orsaker:

• Pulserande tryck (vanligt nära pumpar och kompressorer)

• Mekanisk vibration i systemet

Lösningar:

• Installera en snubber eller nålventil

• Använd en vätskefylld mätare

• Lägg till vibrationsisolerande fästen

---

Korrekt underhåll säkerställer att tryckmätarna förblir exakta, säkra och håller länge. Genom att följa ett konsekvent inspektionsschema, utföra rutinmässig rengöring och felsöka problem tidigt, kan operatörer avsevärt minska stilleståndstiden, förlänga mätarens livslängd och bibehålla optimal tryckkontroll i alla tillämpningar.

9. Slutsats

9.1 Sammanfattning av nyckelpunkter

Tryckmätare är oumbärliga verktyg i industriella, kommersiella och vetenskapliga tillämpningar. Från enkla mekaniska Bourdon-rörmätare till avancerade IoT-aktiverade smarta enheter ger de kritiska insikter om systemtryck, säkerhet och prestanda. I den här guiden utforskade vi:

• Typer av tryckmätare: Mekaniska (Bourdon-rör, membran, bälgar), elektroniska (givare, sändare, digitala) och specialmätare (differential, absolut, vakuum).

• Arbetsprinciper: Hur mekanisk deformation och elektronisk avkänning omvandlar tryck till läsbara signaler.

• Applikationer: Industriella processer, VVS-system, fordon, medicinsk utrustning och vattenrening.

• Urvalskriterier: Tryckområde, noggrannhet, mediakompatibilitet, miljöförhållanden, storlek och anslutningstyp.

• Installation, kalibrering och underhåll: Bästa metoder för att säkerställa tillförlitlighet, livslängd och överensstämmelse med säkerhetsstandarder.

• Toppmärken och innovationer: Ledande tillverkare (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) och banbrytande teknologier som trådlösa, IoT-aktiverade och MEMS-sensorer.

Genom att förstå dessa nyckelaspekter kan ingenjörer, tekniker och operatörer säkerställa korrekta mätningar, säkrare drift och optimerad systemprestanda.

---

9.2 Framtiden för tryckmätning

Den future of pressure measurement is evolving rapidly, driven by innovations in sensorteknik, trådlös kommunikation och prediktivt underhåll . Smarta och anslutna tryckmätare är inställda på att bli standard, vilket ger realtidsinsikter, minskar underhållskostnaderna och förbättrar driftseffektiviteten.

När industrier antar IoT-anslutning, molnbaserad analys och självkalibrerande sensorer , kommer tryckmätarnas roll att expandera bortom enkel mätning för att bli en integrerad del av smarta, automatiserade system .

Genom att hålla sig informerad om den senaste tekniken och bästa praxis för val av mätare, installation, kalibrering och underhåll kan företag säkerställa att deras tryckmätningssystem förblir exakta, pålitliga och redo för framtiden.
