Vad är en membrantrycksmätare och hur fungerar den?

Membrantryckmätare bör vara en typ av instrument som används för att mäta tryck, vilket skiljer sig från vanliga tryckmätare. Vanliga tryckmätare kan vara av Bourdon-rörtyp, medan membrantyper kan använda membran för att isolera mediet, vilket förhindrar korrosion eller högviskösa vätskor från att påverka mätningen.

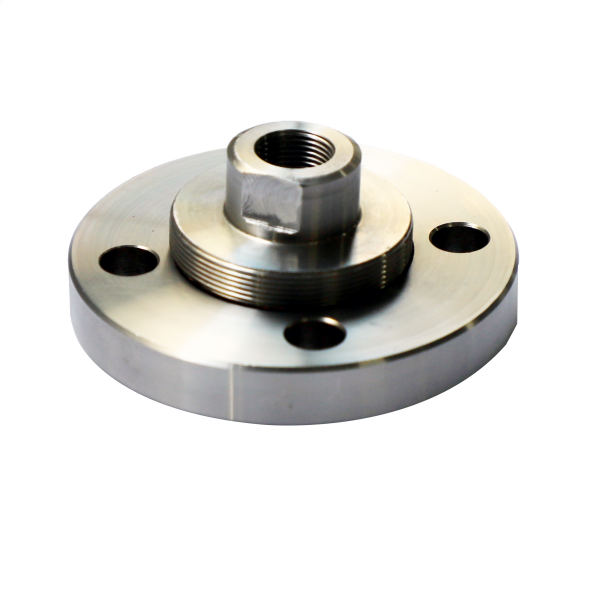

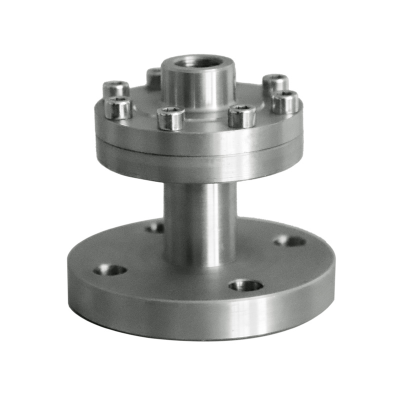

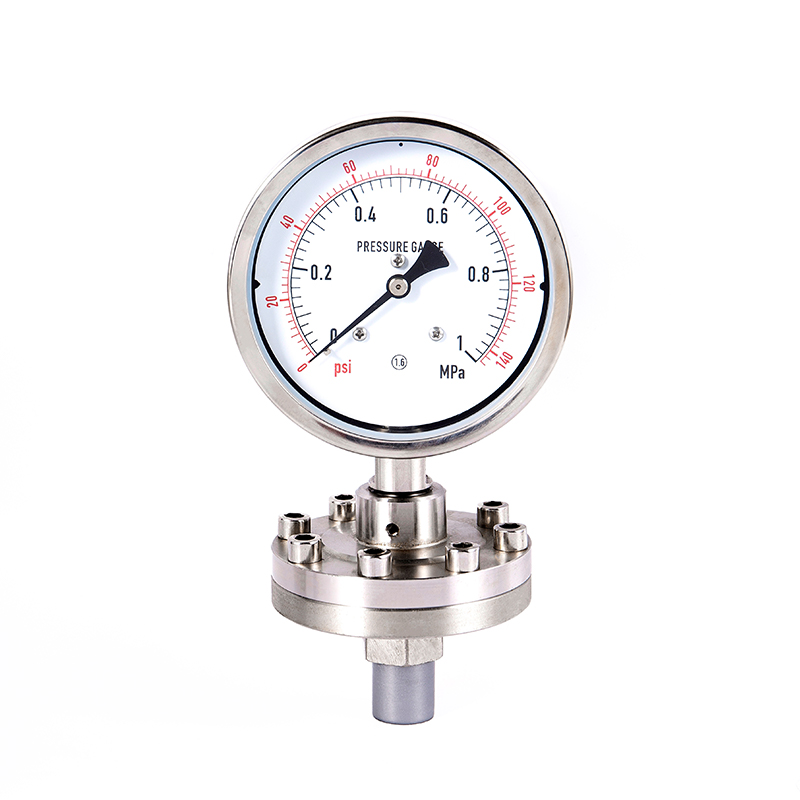

Membrantryckmätaren består av membran, anslutningskomponenter och ratten (det interna Bourdon-röret) . Membranet fungerar som det känsliga elementet. När trycket verkar på membranet kommer det att deformeras. Denna deformation kommer att överföras till den inre mekaniska strukturen, omvandlas till pekarens rörelse, och visar därmed tryckvärdet. Dessutom kan membrandelen också ha flänsar eller gängade anslutningar för att tillgodose olika installationskrav.

När det gäller arbetsprincipen kan den delas upp i flera steg: Medeltrycket verkar på membranet, vilket gör att membranet genomgår elastisk deformation, vilket i sin tur driver vevstaken eller fjäderröret och andra transmissionsmekanismer för att omvandla deformationen till rotation av visaren, och därigenom visar tryckavläsningen på ratten. Det är nödvändigt att betona membranets isoleringsfunktion för att undvika direktkontakt av det uppmätta mediet med den inre mekanismen. Detta är lämpligt för frätande, högviskösa eller lätt stelnande media.

Känsligt element:

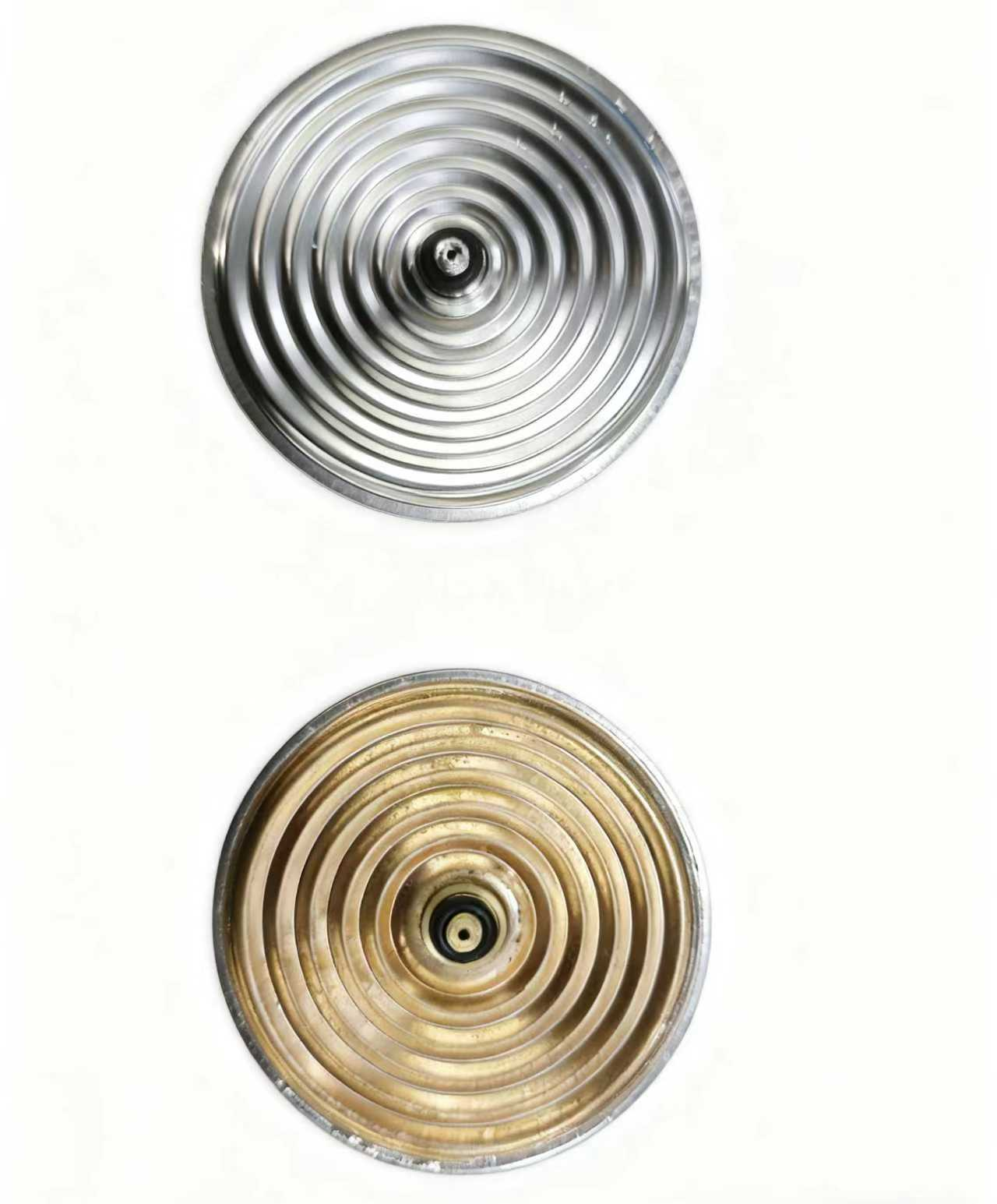

Membranplattan är vanligtvis gjord av korrosionsbeständiga metaller som rostfritt stål, tantal eller Hastelloy-legering, eller icke-metalliska material som polytetrafluoretylen (PTFE) beläggning. Dess tjocklek är endast 0,03 - 0,1 mm, och den kan genomgå elastisk deformation under tryck.

Isoleringshålighet:

Membranet och instrumenthuset bildar ett tätat hålrum, som är fyllt med lågviskösa vätskor som silikonolja och fluorolja som trycköverföringsmedium. Fyllningsvätskan måste ha kemisk tröghet, låg fryspunkt och hög kokpunkt för att anpassa sig till extrema temperaturmiljöer.

Överföringsmekanism:

Deformationen av membranet driver länkmekanismen eller kapillärsystemet inuti kammaren, överför förskjutningen till växelsatsen och omvandlar den slutligen till rotation av visaren. Vissa modeller är utrustade med en temperaturkompensationsanordning, som kan eliminera påverkan av miljötemperaturskillnader på mätningen.

Arbetsprocess:

Mediumtryck → Membrandeformation → Hydraulisk fyllningsledning → Mekanisk transmissionsförstärkning → Pekaravläsning

Typiska tillämpningsscenarier:

· Starkt frätande media: såsom rörledningar för svavelsyra och flytande klor (tantalmaterialmembran PTFE-beläggning måste väljas).

·Höga hygienkrav: Fyllningslinje för livsmedelsklassad mejeriprodukt (med polerade membran av rostfritt stål för att förhindra mikrobiell tillväxt).

·Högviskös vätska: Petroleumasfaltlagringstank (utrustad med membrantätningssystem av kapillärförlängningstyp).

Urvalsparametrar:

Membrantryckmätaren, genom sin innovativa isoleringsdesign, utökar gränsen för tryckmätning till hårt korrosiva och mycket farliga arbetsförhållanden. Med utvecklingen av nya material och intelligenta avkänningstekniker kommer detta "flexibla för att övervinna stela" instrument att fortsätta att säkerställa en säker och effektiv drift av moderna industrier. Korrekt val och underhåll förlänger inte bara instrumentets livslängd utan ger också tillförlitligt datastöd för produktionsprocesser.
