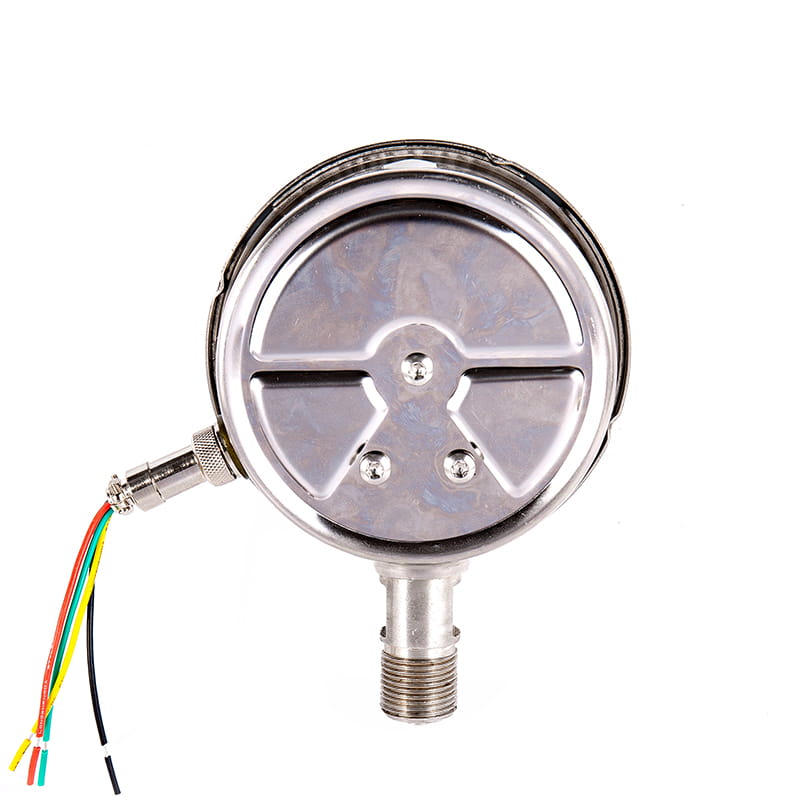

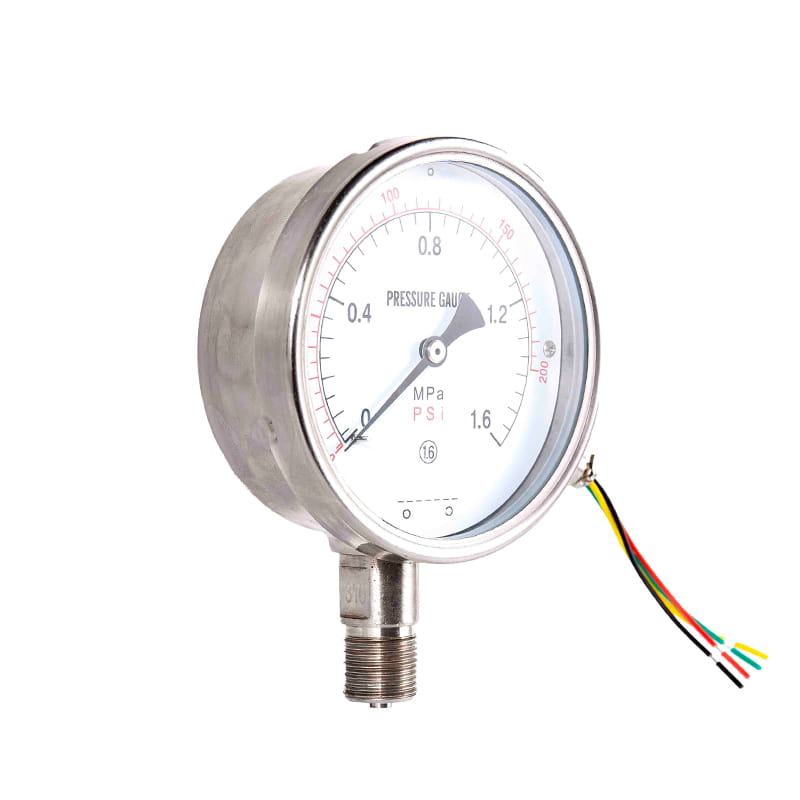

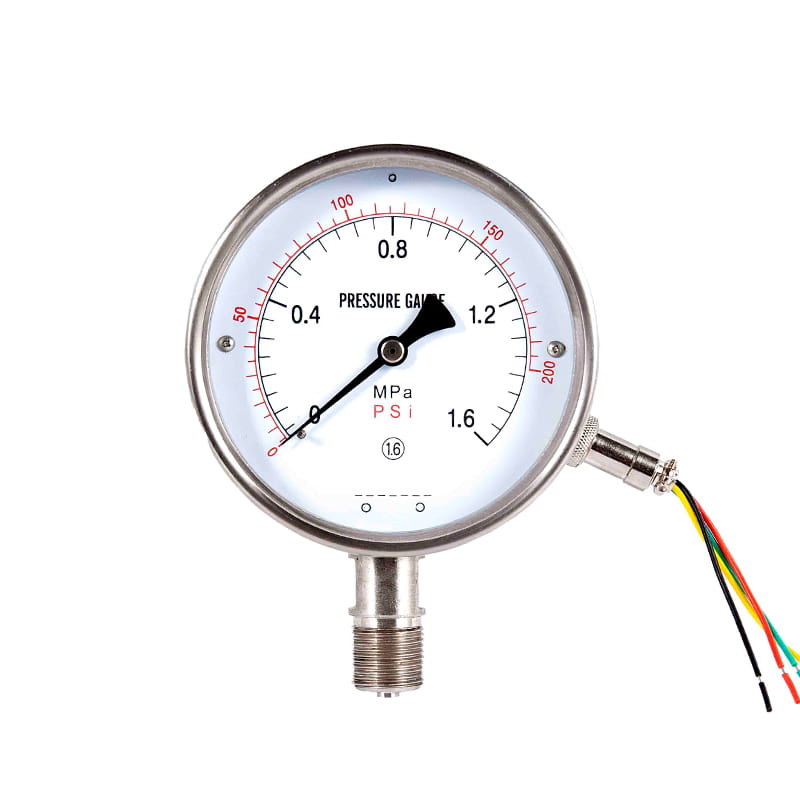

YTZ Series Motstånd fjärrtrycksmätare

◆ Modell: YTZ100, YTZ-150

◆ Användning: Denna typ av instrument är lämplig för att mäta trycket på vätskor, gaser eller ångor utan explosionsrisk, ingen kristallisation, ingen stelning och ingen frätande effekt på koppar- och kopparlegeringar.

Tillverkad av rostfritt stål kan det användas för att mäta trycket på vätskor, gaser eller ångor som är svagt frätande, men inte explosiva, kristalliserade eller stelna.

Det kan inte bara indikera tryckvärdet på plats, utan också överföra det uppmätta tryckvärdet till det sekundära instrumentet vid fjärrmätningspunkten i form av elektriskt värde genom den synkrona potentiometern inuti instrumentet för att realisera centraliserad detektion och fjärrkontroll.
◆ Om det är nödvändigt att göra en chocksäkert tryckmätare kan den fyllas med glycerin eller silikonolja.

Få en offert

◆ Teknisk parametrar:

Modell		YTZ100		YTZ150
Nominell diameter		F 100		F 150
tyst hyckla typ stil	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Passoche trådar		M20 × 1.5
Noggrannhetsklass		1.6
Mätområde （ MPA ）		Sann utrymme: -0.1 ~ 0 Tryckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0.3 -0.1 ～ 0,5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tryck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Användningsförhållanden		Temperatur: -25 ° C ~ 55 ° C; Relativ luftfuktighet: 5 %~ 85 %
Elektriska parametrar		★ Driftspänning: Mellan terminaler ① och ② ≤6V likström ★ Startmotståndsvärde: 3 ～ 20Ω ★ Fullhetsresistensvärde: 310 ～ 370Ω eller 340 ～ 400Ω (Mätning av startmotståndsvärdet och det fulla motståndsvärdet är 1 and 2 terminaler)
Ledning		1	2		3
		Motståndsstart	Motståndets slut		Penseländar
Vibrationsmotstånd		V · H · 3
Intrångsskydd		IP54
Verkställa standarden		JB/T 10203
Obs: Den gemensamma tråden kan göras till rörtråd eller avsmalnande rörtråd enligt användarkraven (se urvalsguide).

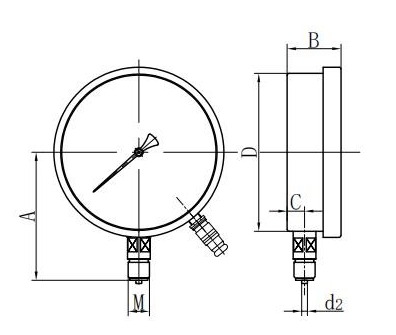

Radiell direkt (I.)

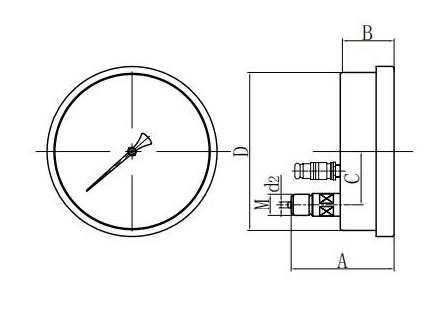

Axial Excentrisk direkt (ii.)

Axial excentrisk spolmontering (iv.)

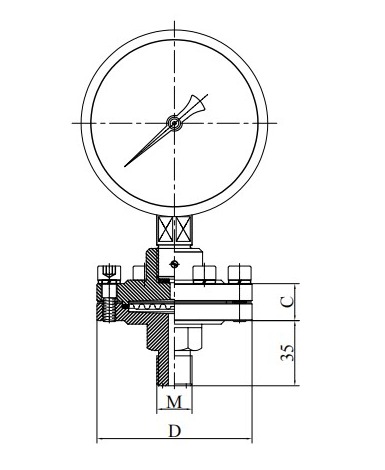

Radiell konvexa fäste (vi.)

Modell	Mått( mm )
Modell	En	B	C	T	d0	d1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
