YN-serien 100% kopparanslutning jordbävningsresistent (seismisk) tryckmätare

◆ Modell: YN40 YN50 YN60 YN75 YN100 YN150
◆ Användning: Denna serie instrument har god chockmotstånd, särskilt lämplig för platser med stark vibration av miljömaskiner, och tål våldsam pulsation, chock och plötslig lossning av medeltryck. Det är lämpligt för att mäta trycket på vätska, gas eller ånga som inte har någon fara för explosion, inte kristalliseras, inte stelnar och har ingen frätande effekt på koppar- och kopparlegering. Instrumentet indikerar stabila och tydliga avläsningar. Det används ofta i tunga maskiner, gruvdrift, petroleum, kemisk industri, metallurgi, elkraft och andra avdelningar.
◆ I praktisk tillämpning, enligt de speciella egenskaperna hos olika medier (såsom oljeförbud, brandsäker, korrosionsbeständig, etc.), är kraven i instrumentet olika, så denna serie instrument härleder många motsvarande specialinstrument, deras nominella diameter, installationstyp, anslutningstråd, noggrannhetsnivå, mätområde, etc.
2.1 Lämplig för att mäta trycket från brandfarliga och explosiva medier. Det är strikt förbjudet att kontakta med feta brandfarliga ämnen. Avfettningsbehandling görs innan du lämnar fabriken och testas för att vara fri från fett.
2.1.1 Yon Series chockresistent (seismisk) syretrycksmätare
2.1.2 YHN-serie chockresistent (seismisk) vätepressmätare
2.1.3 Yyn-serie chockresistent (chock) acetylentryckmätare
2.2 De använda materialen är resistenta mot korrosion av mediet eller instrumentet har ingen effekt på mediet och för att säkerställa att detekteringselementen och gränssnitten är rena och fria från fett.
2.2.1 YAN-serie av chockresistent (chock) ammoniaktrycksmätare
2.2.2 YDQN-serie av chockresistent (chock) kvävetrycksmätare

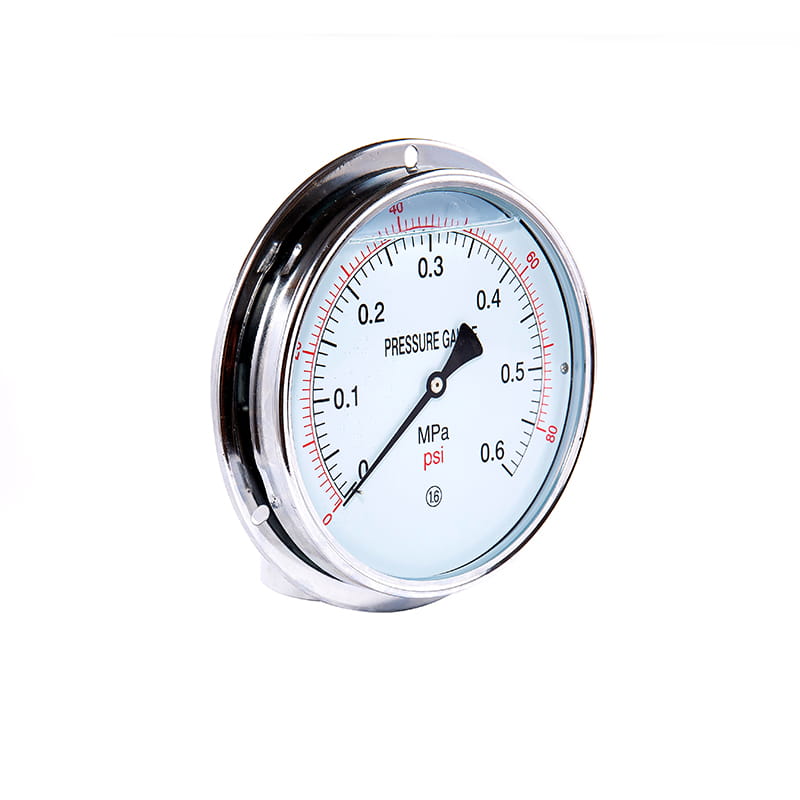

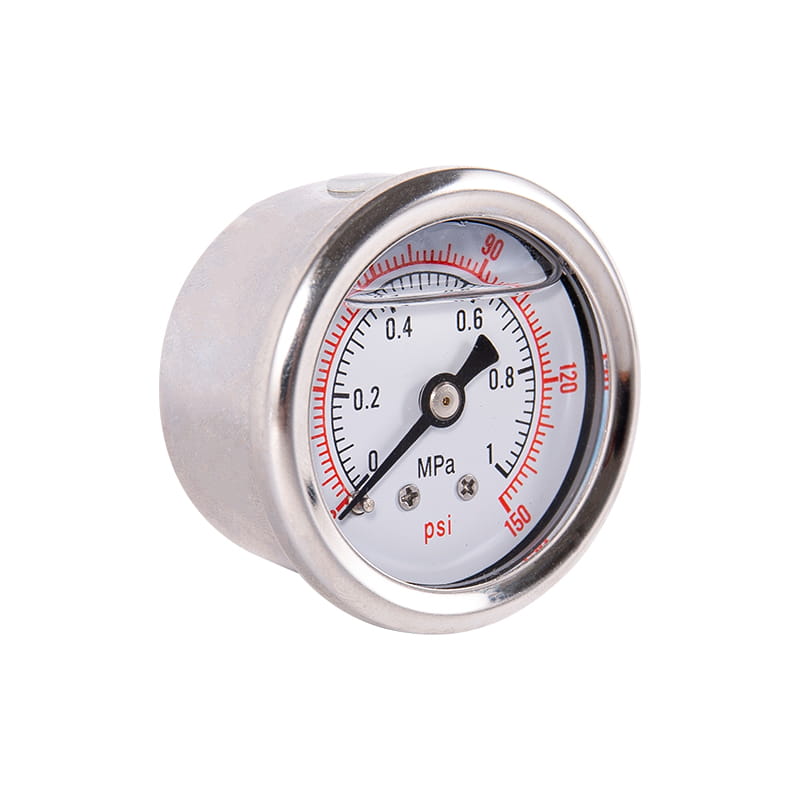

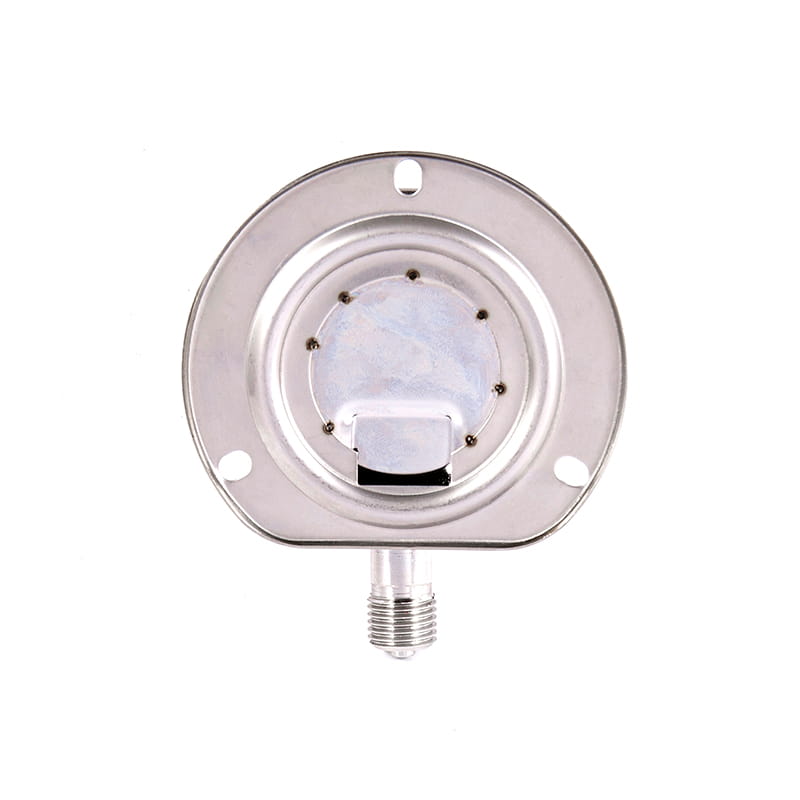

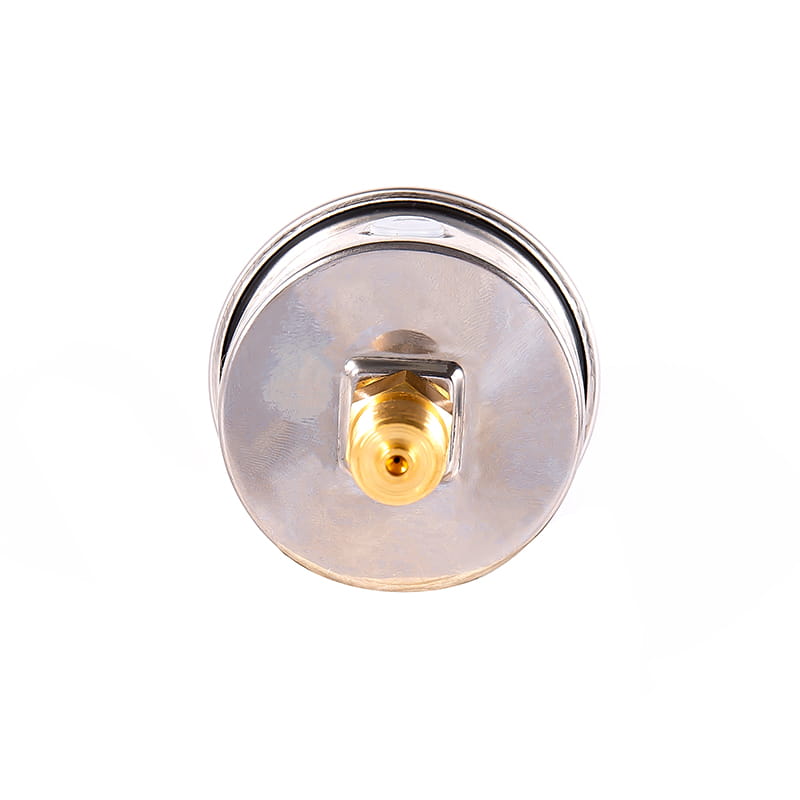

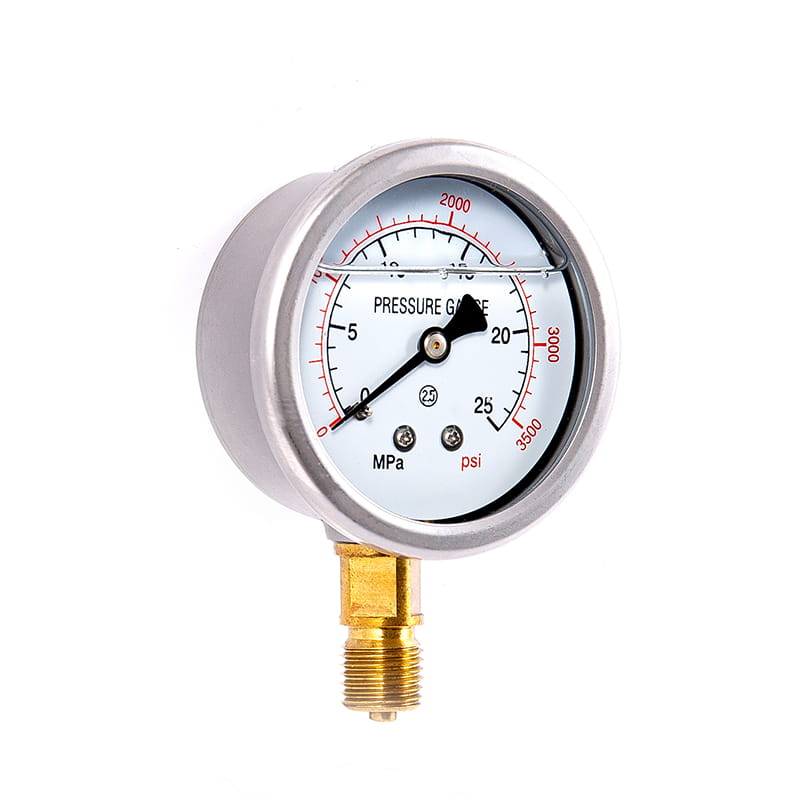

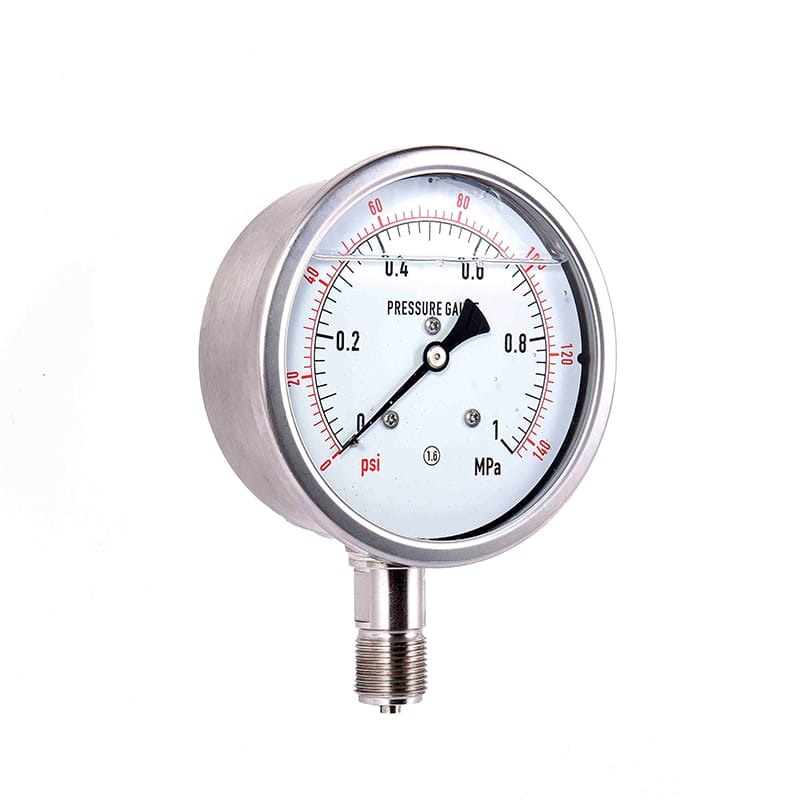

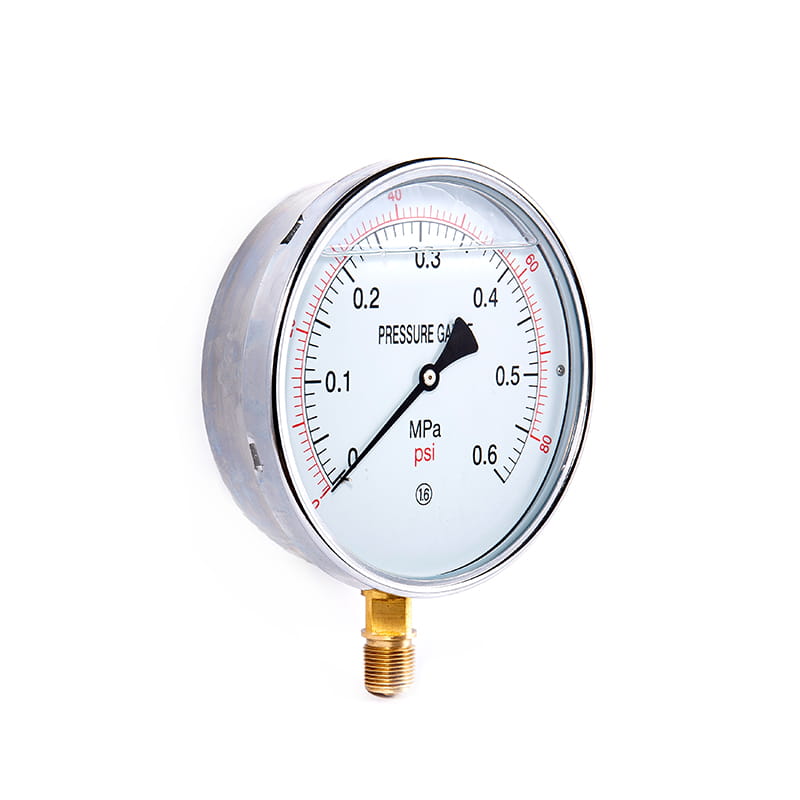

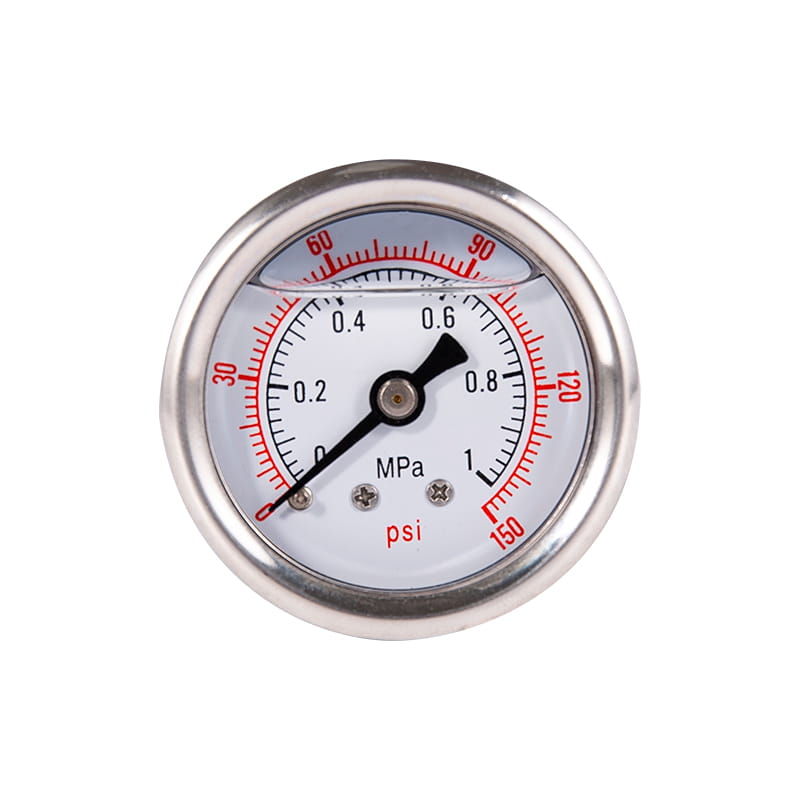

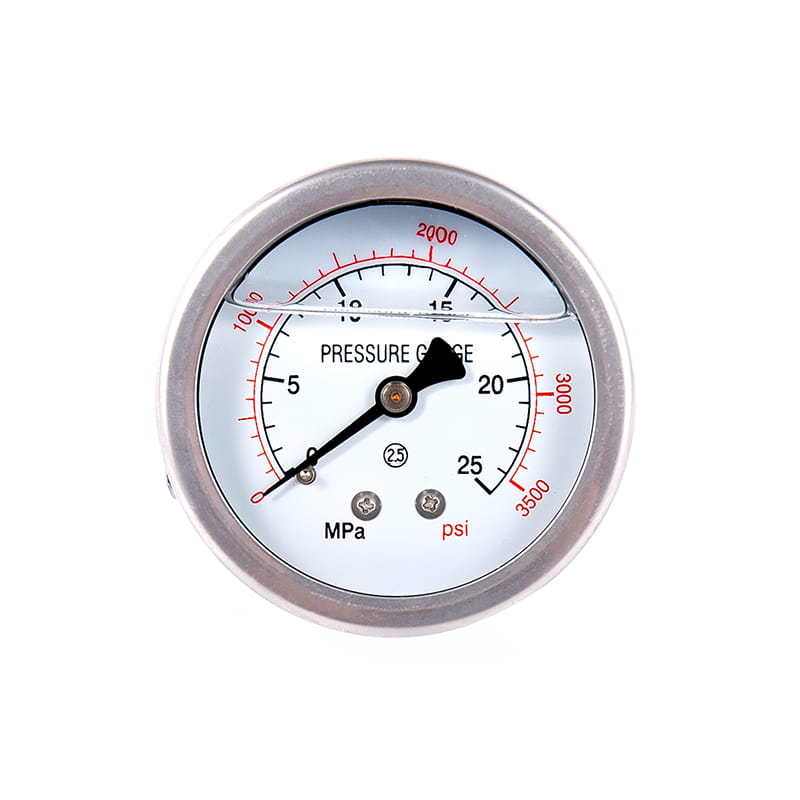

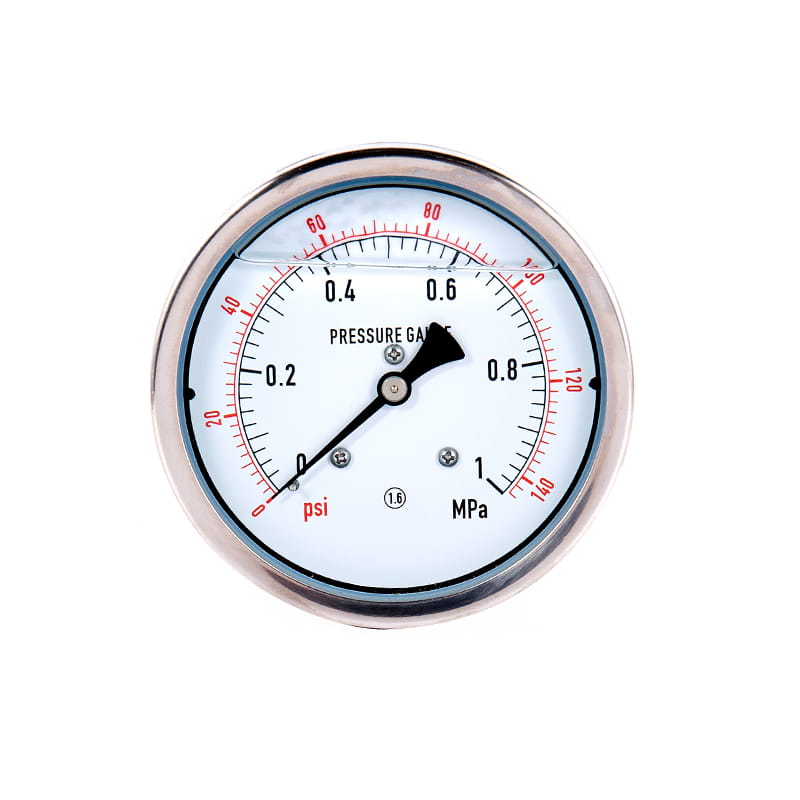

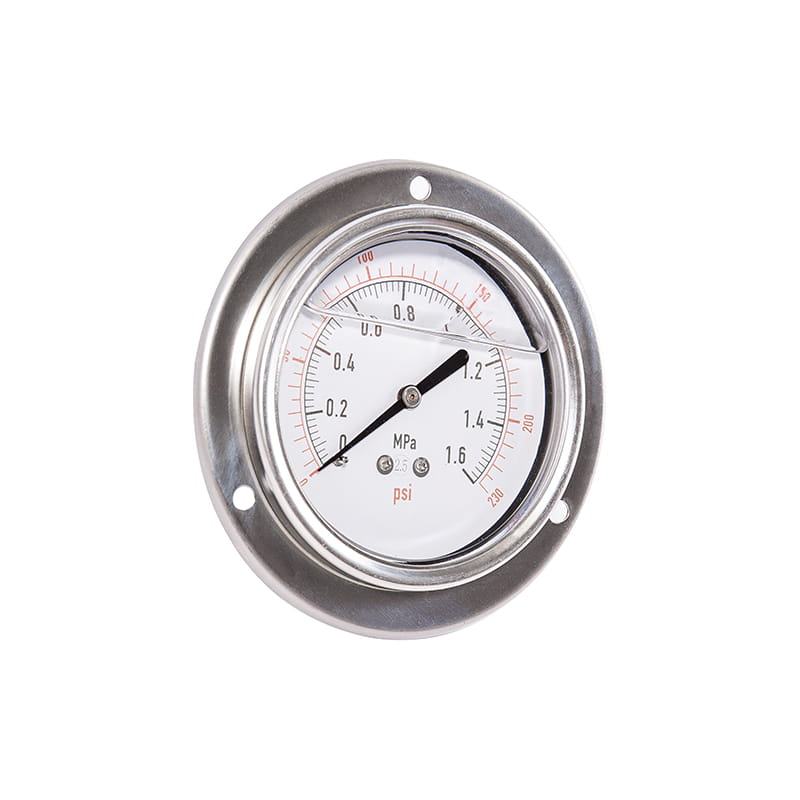

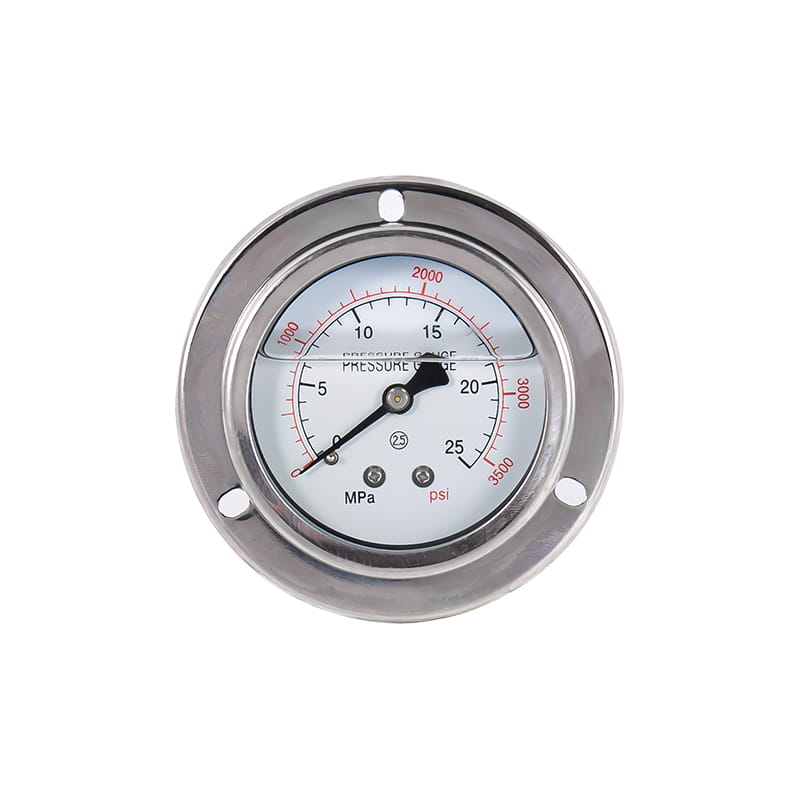

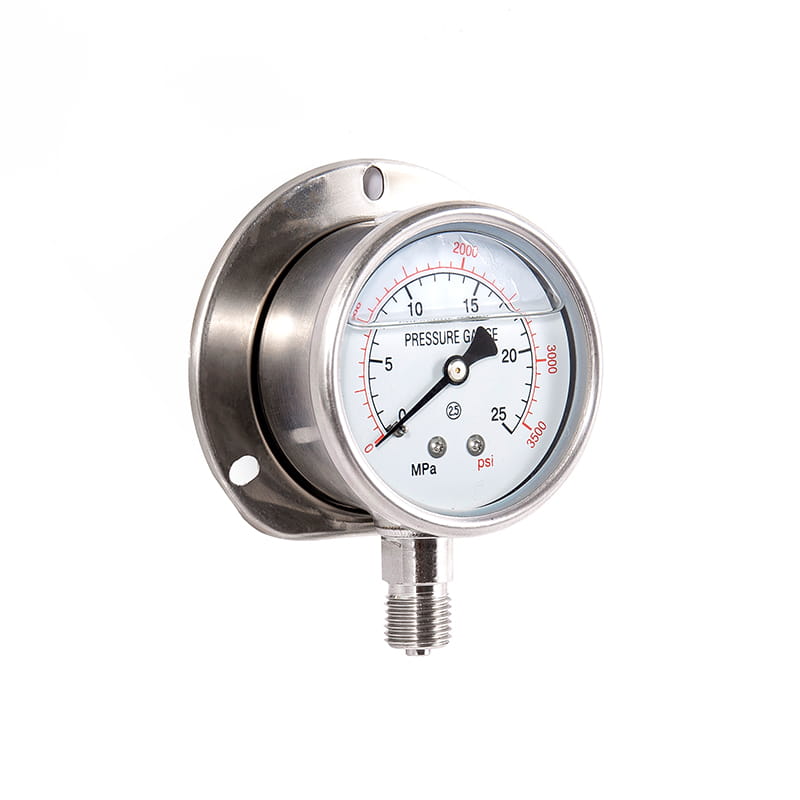

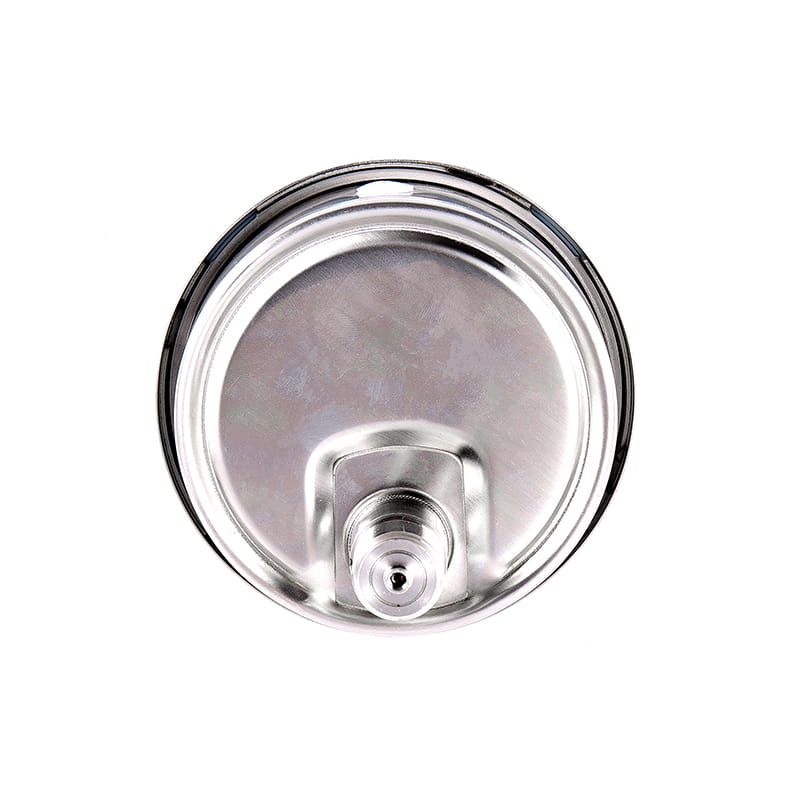

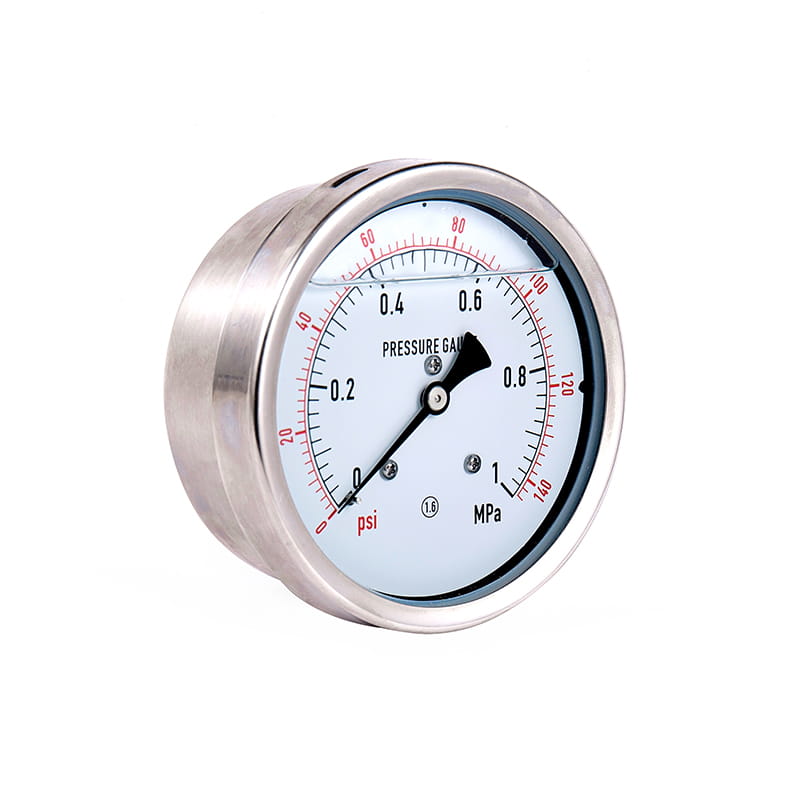

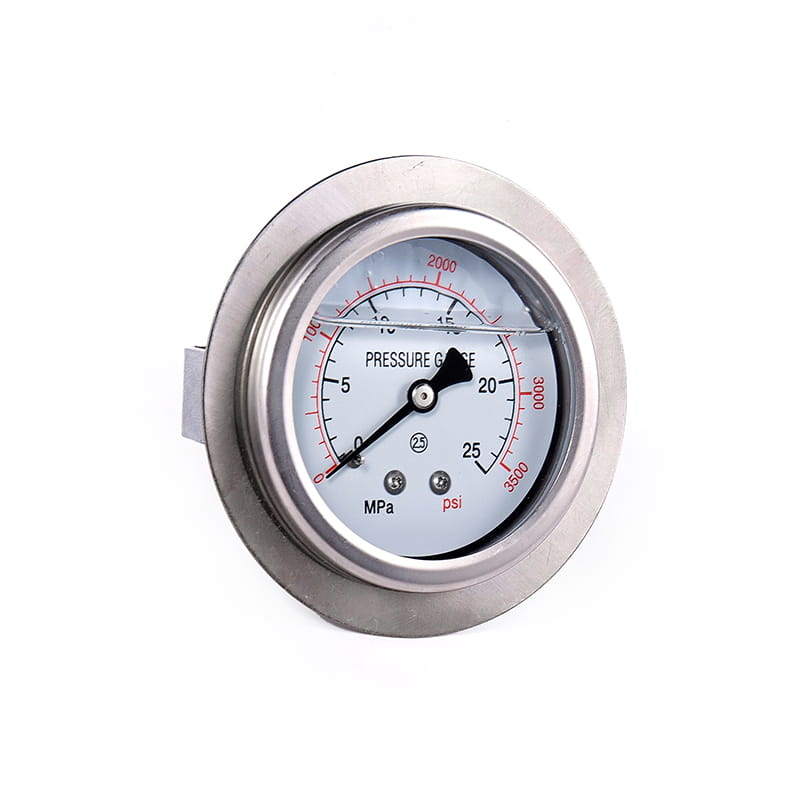

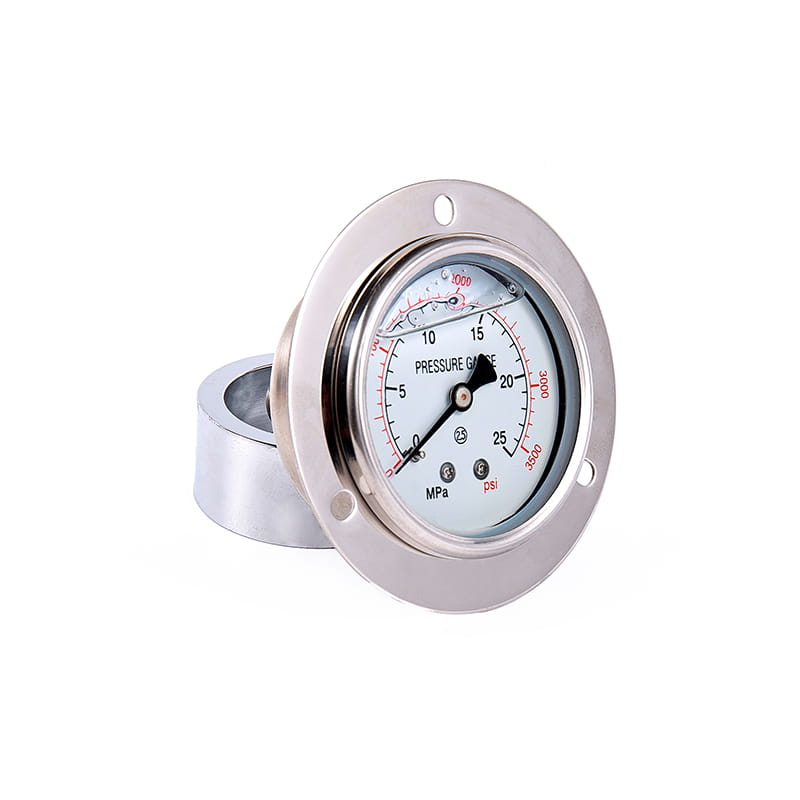

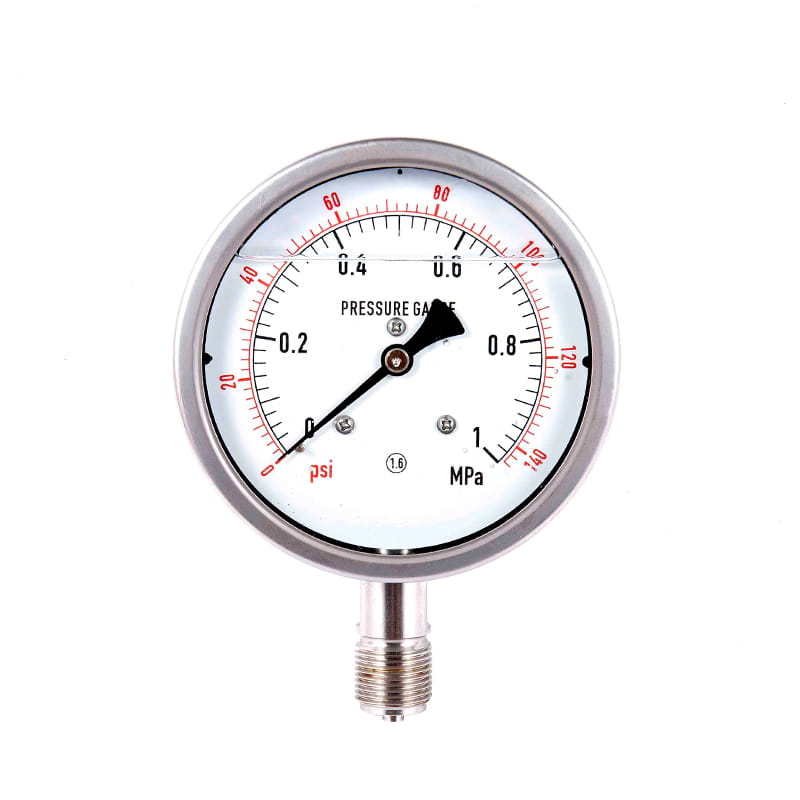

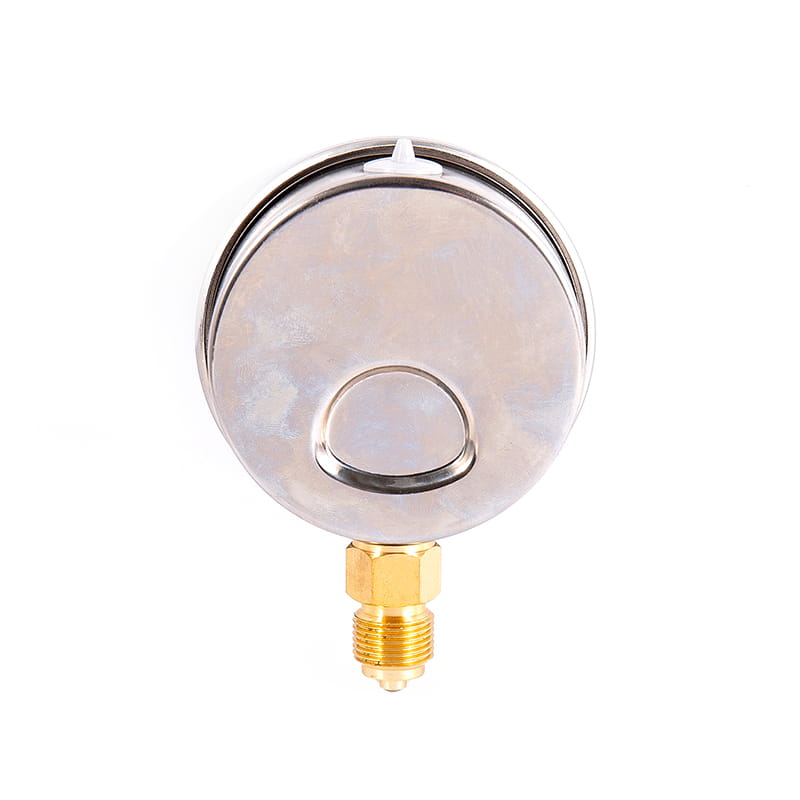

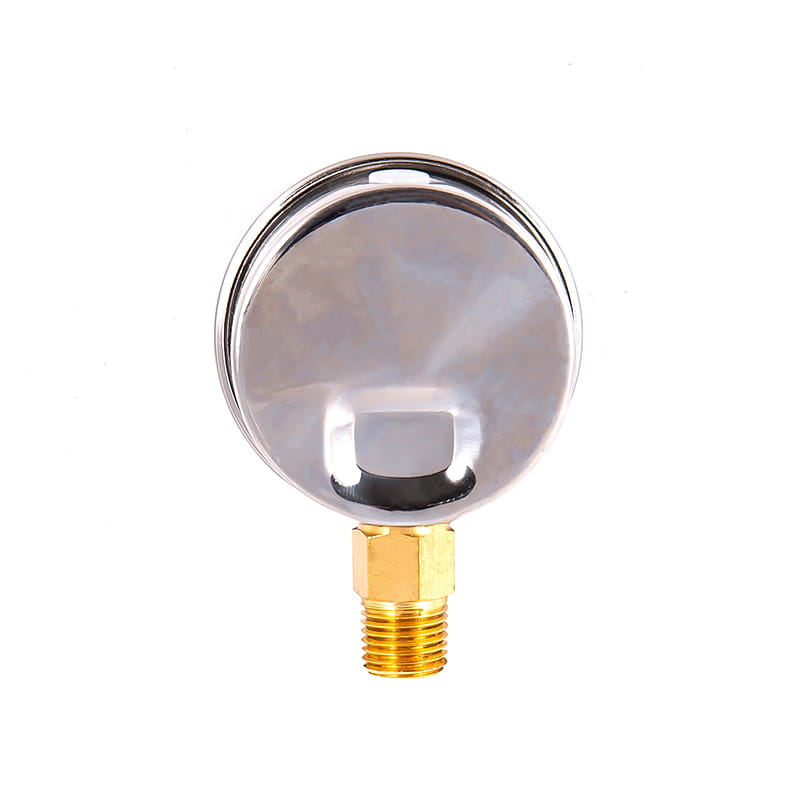

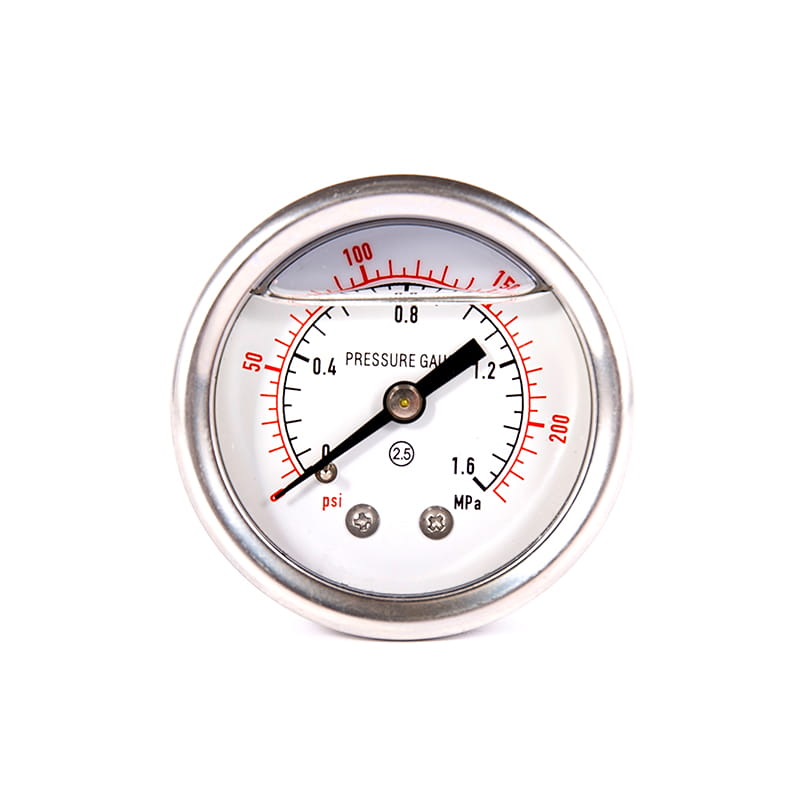

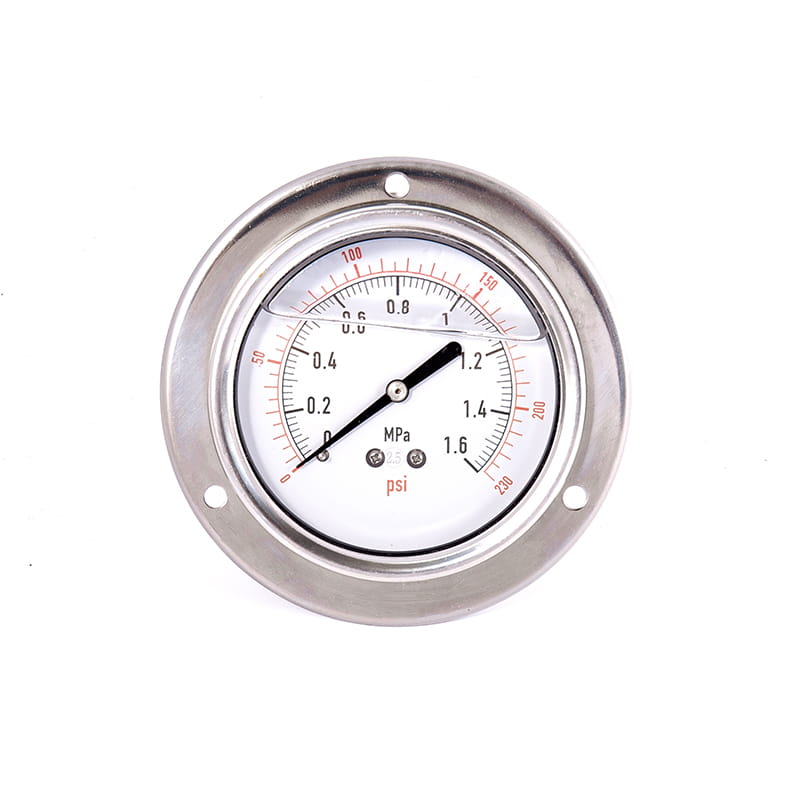

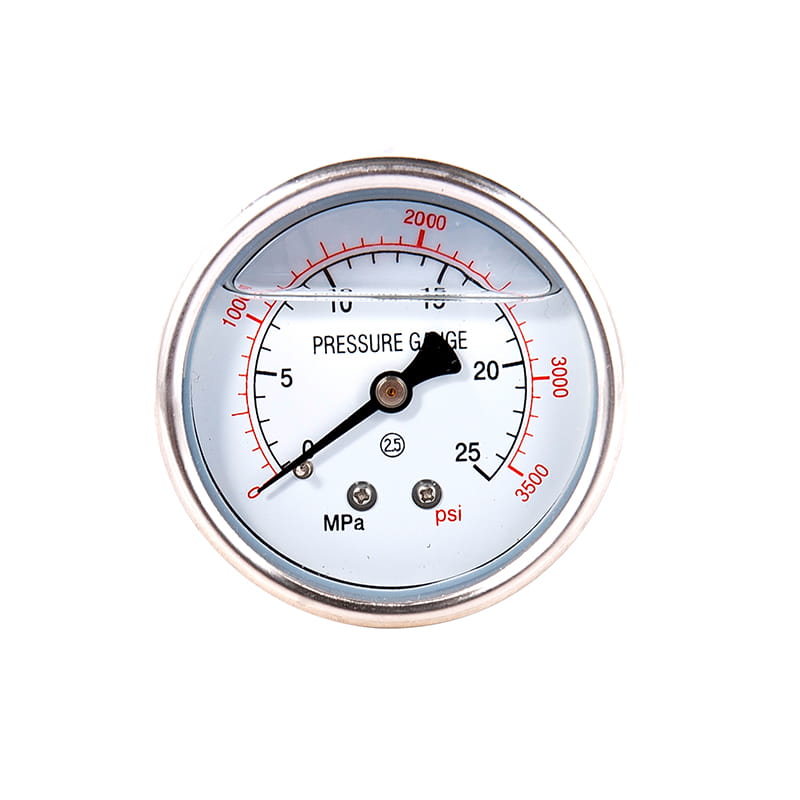

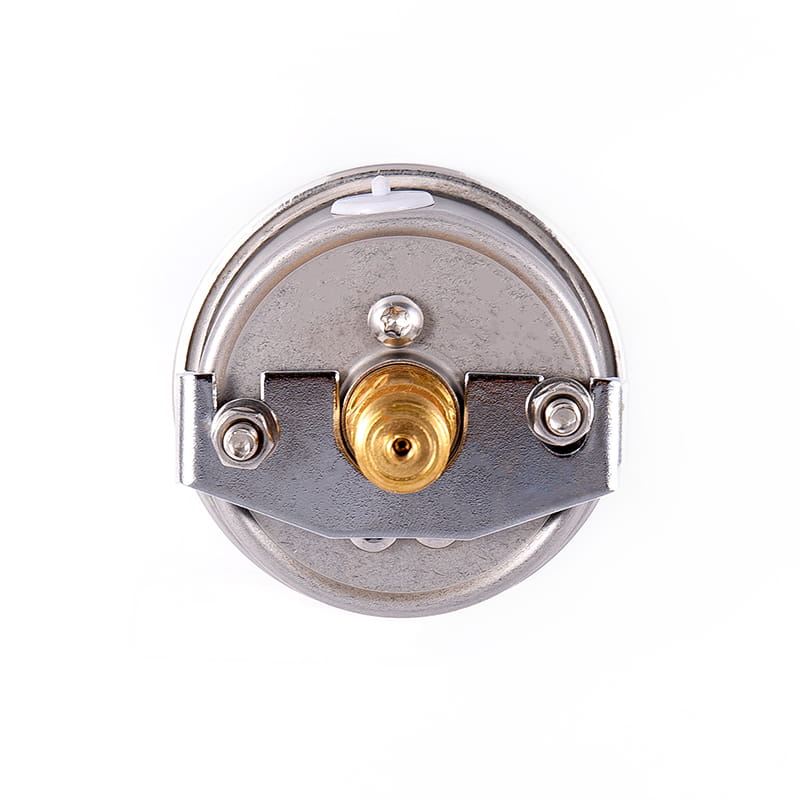

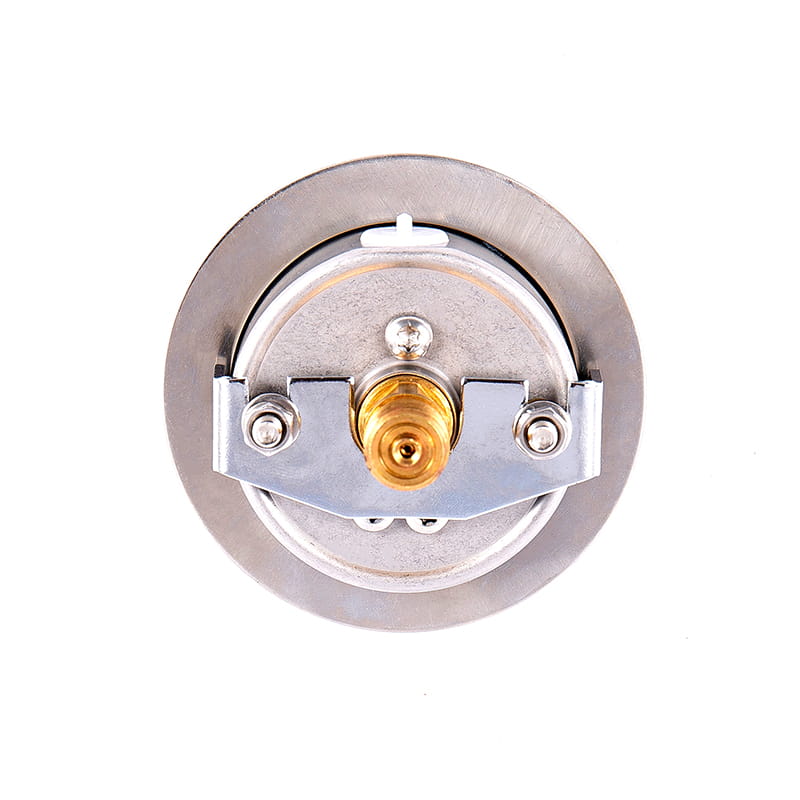

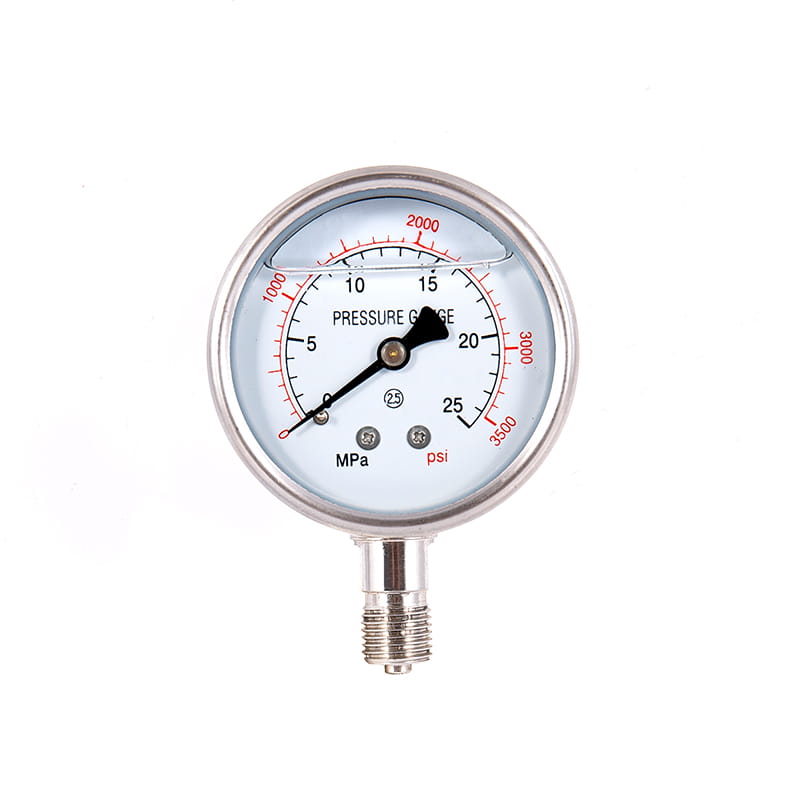

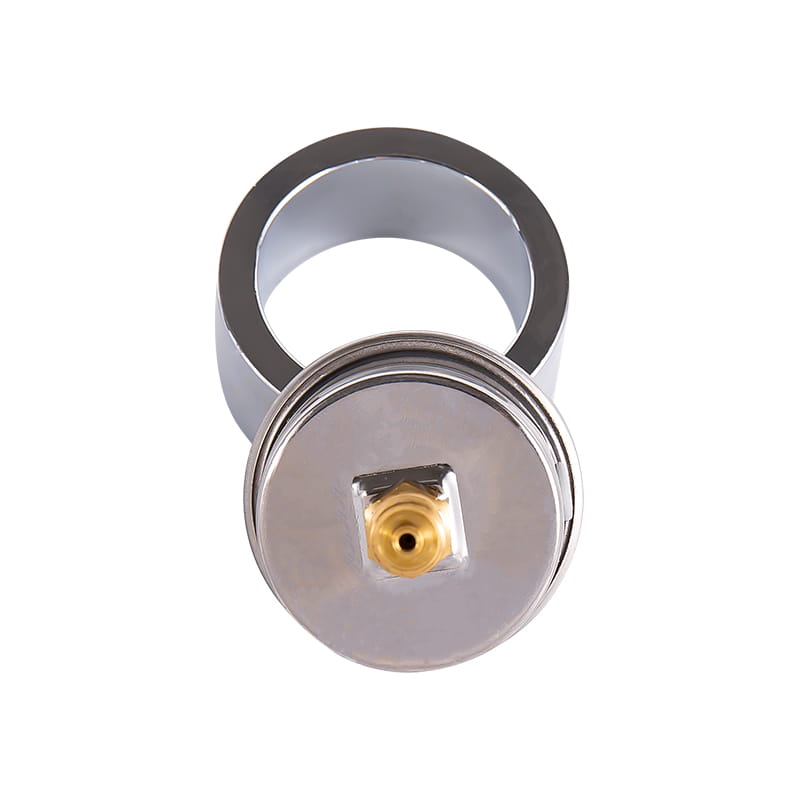

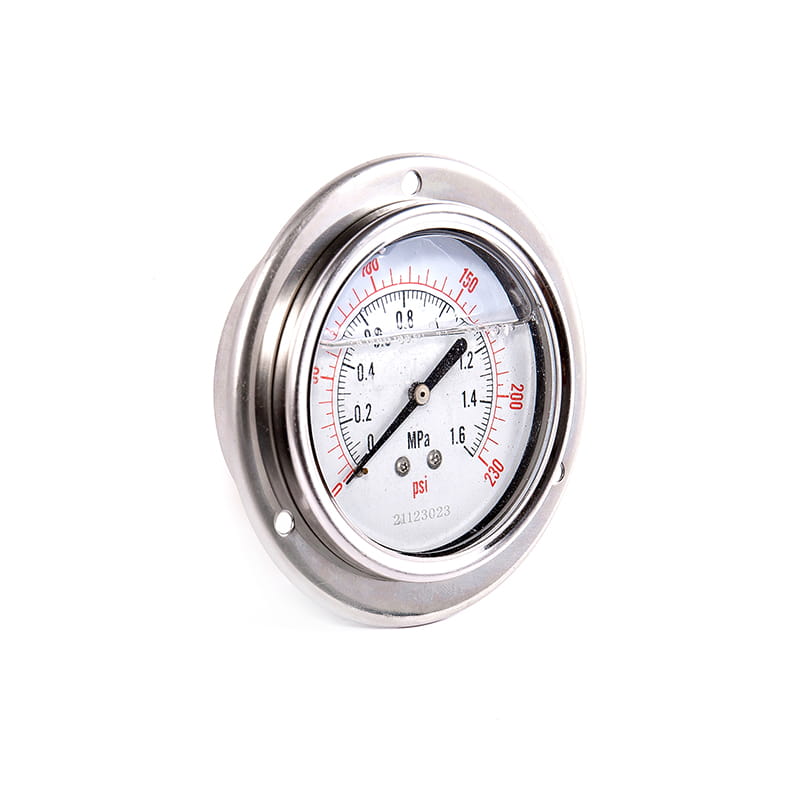

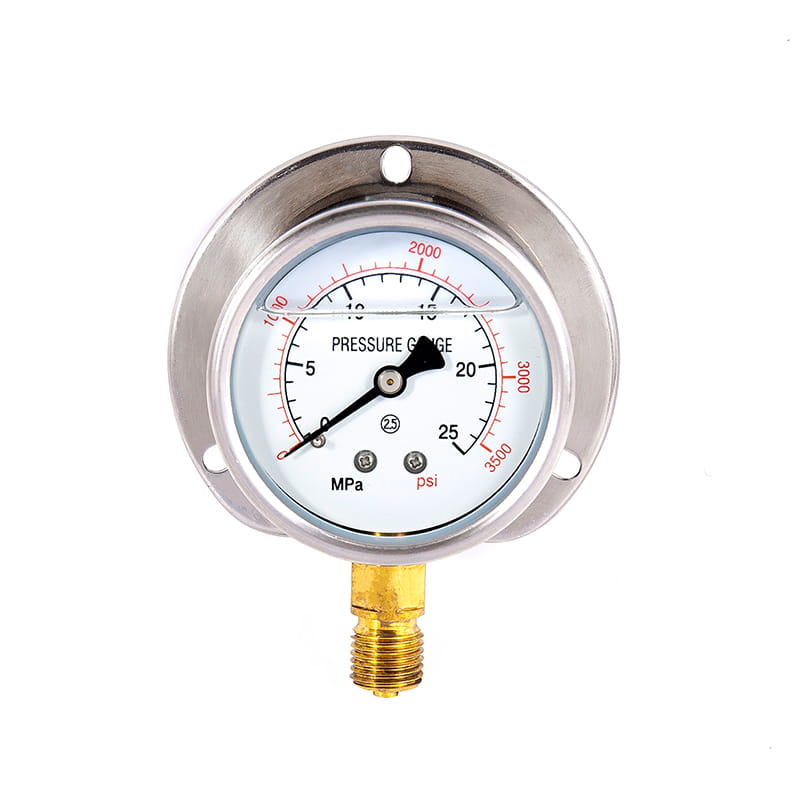

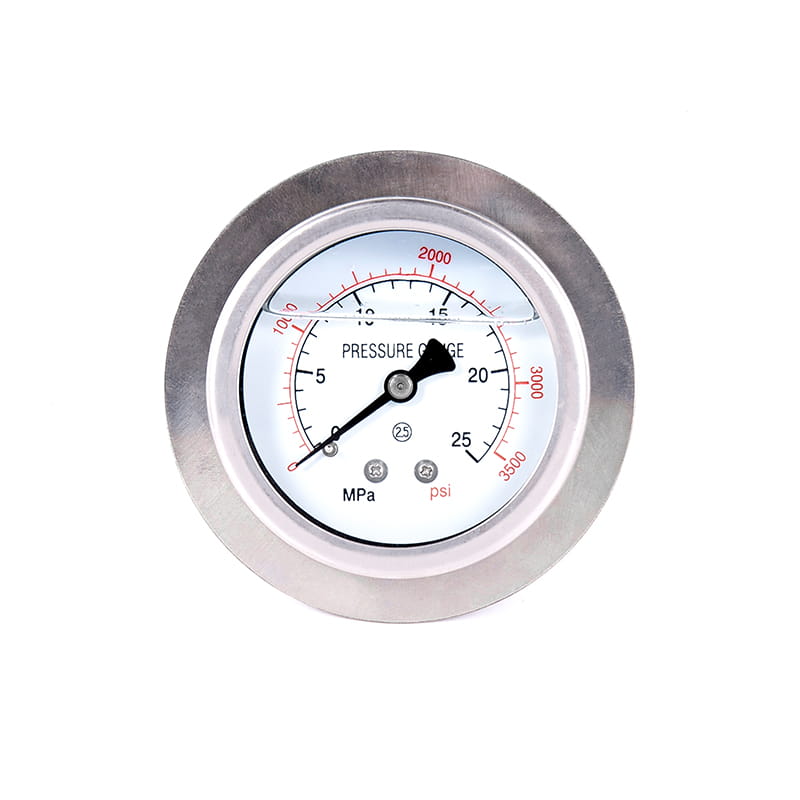

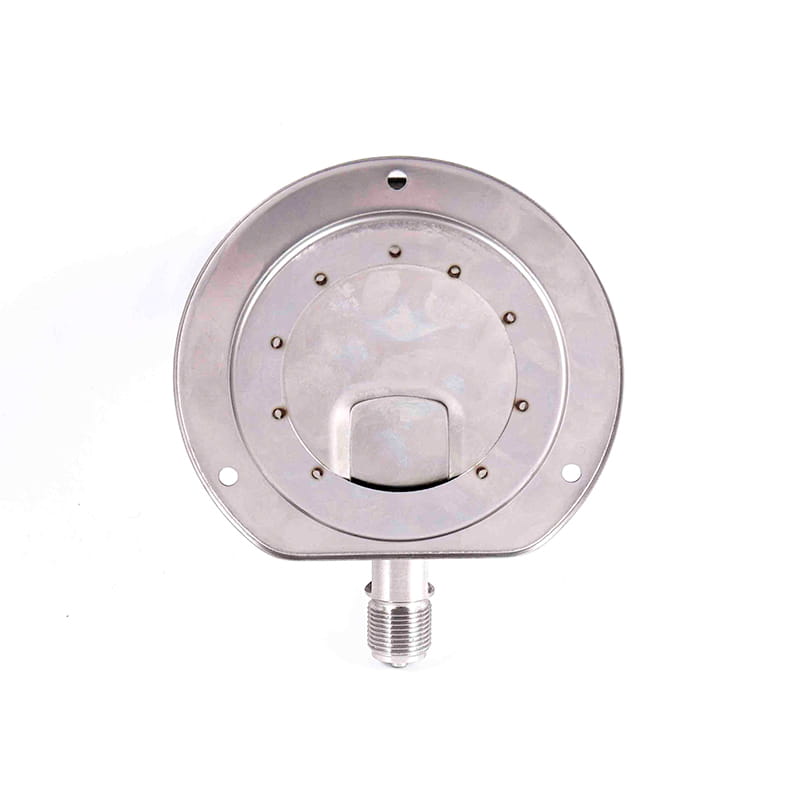

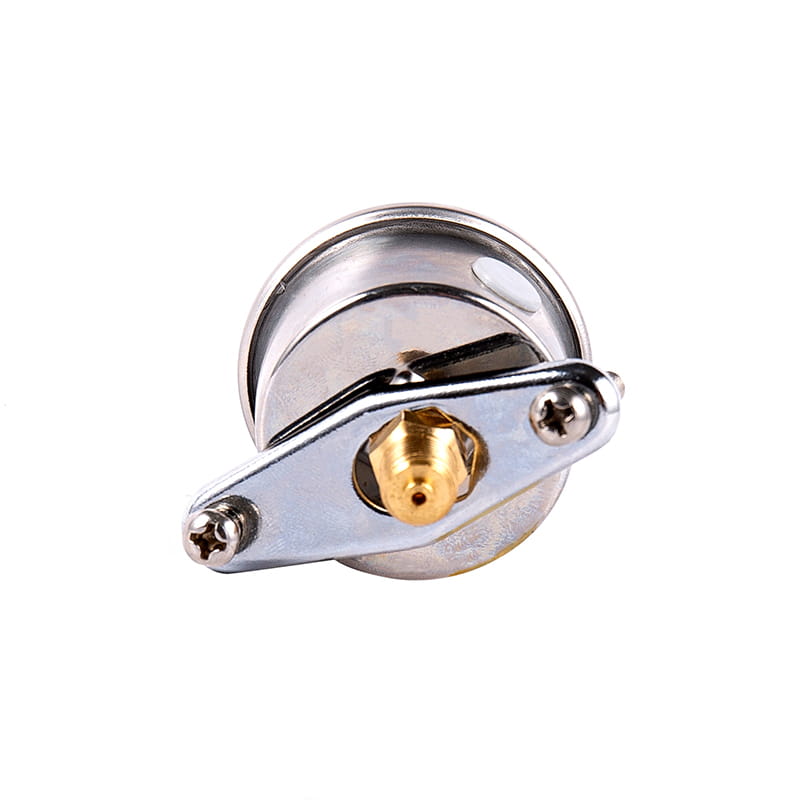

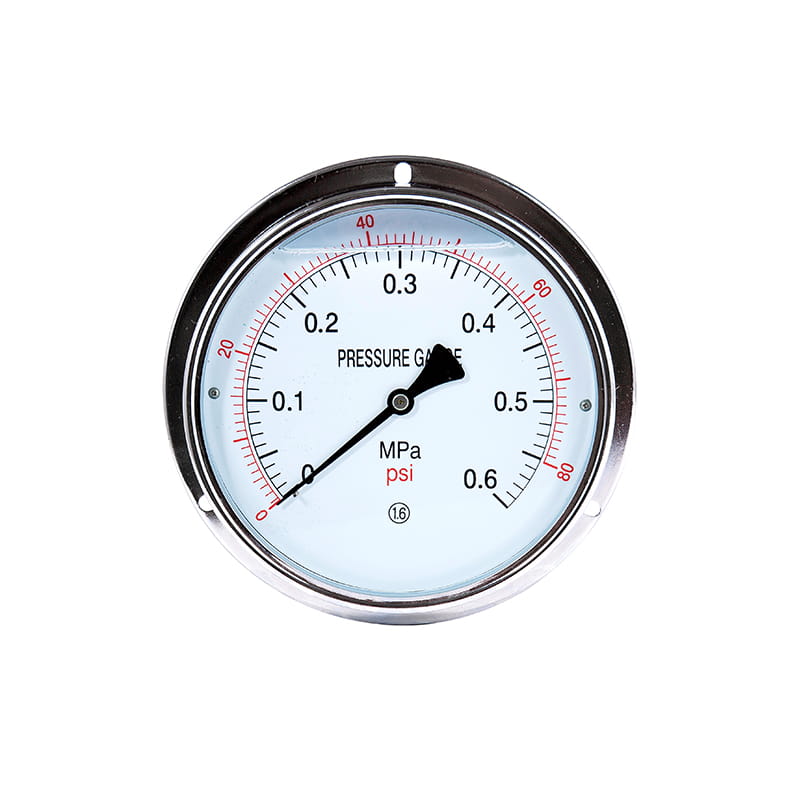

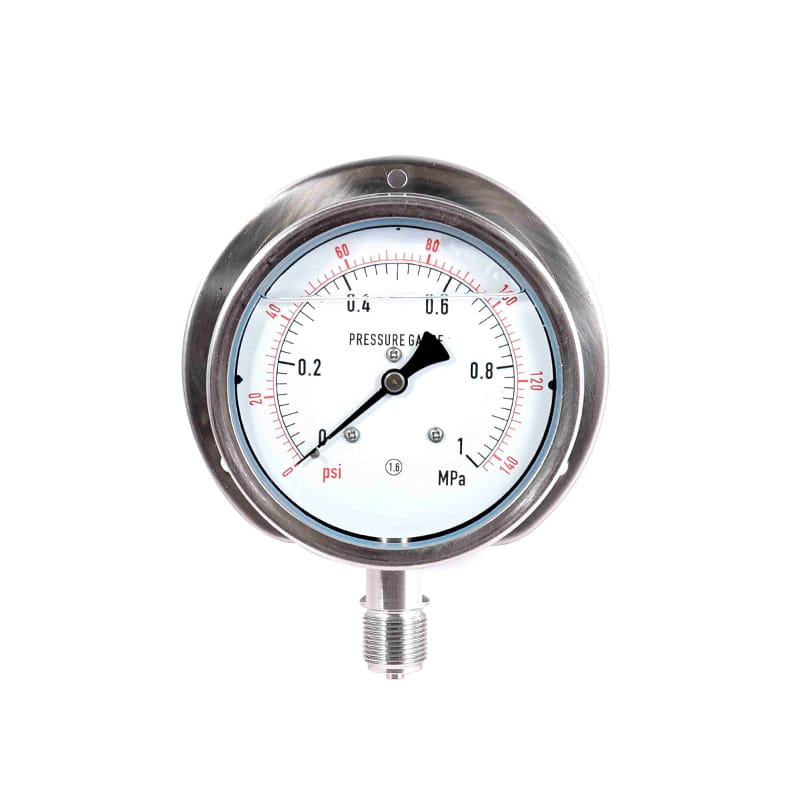

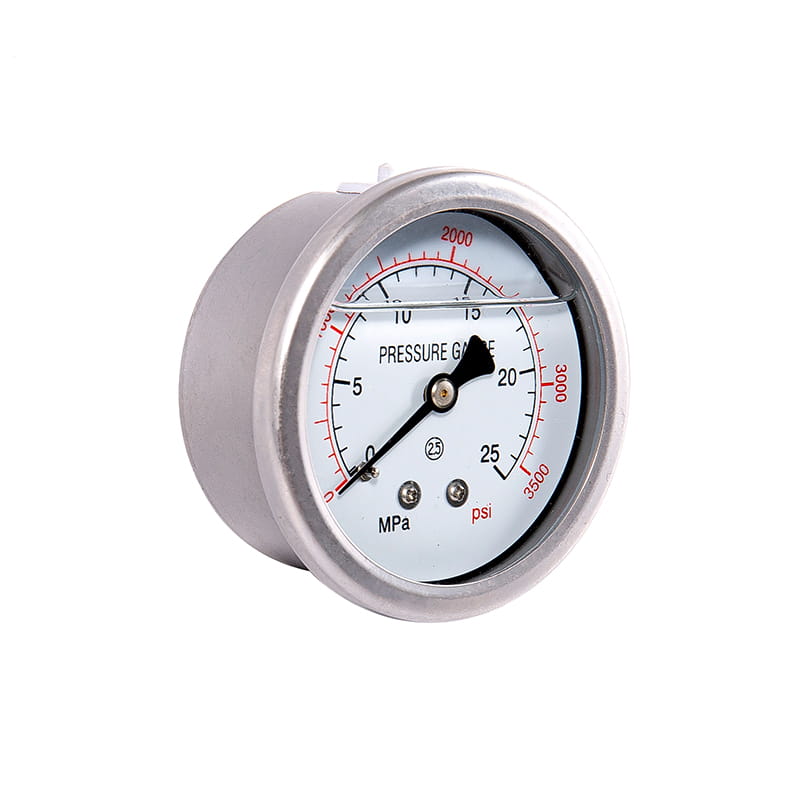

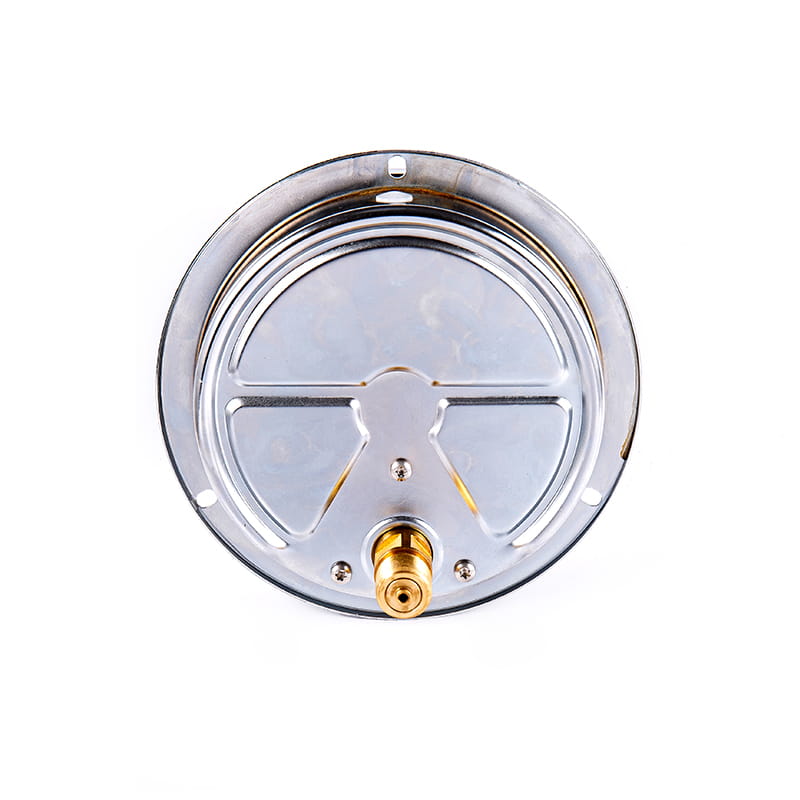

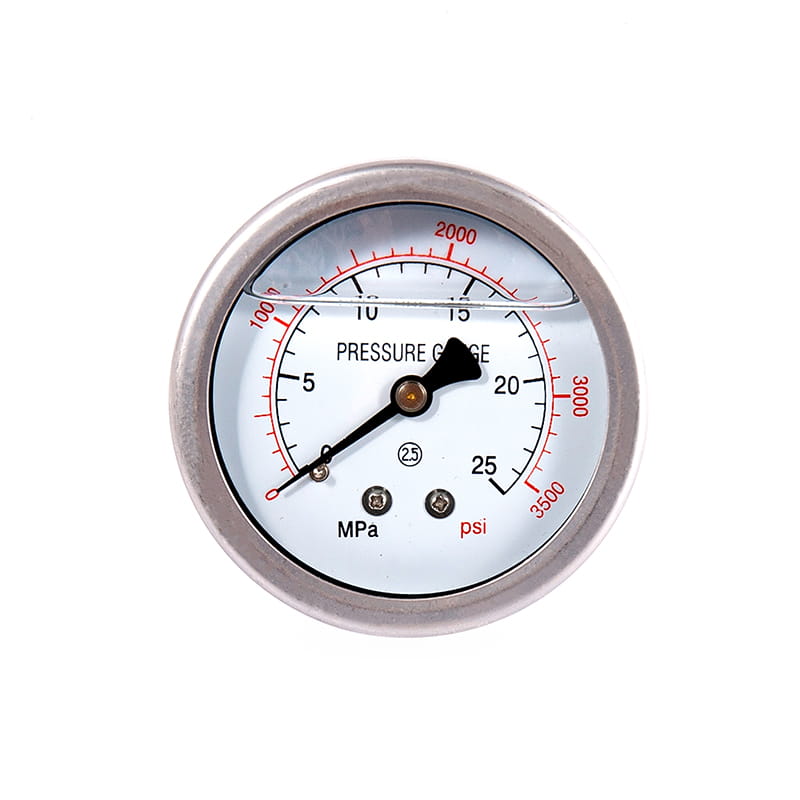

YN-serie chocksäker tryckmätare
Modell: 40mm (1,5 "), 50mm (2"), 60mm (2,5 "), 100 mm (4"), 150 mm (6 ")

Introduktion:
Serien av instrument har utmärkt chockmotstånd, stabil indikation, tydliga avläsningar och är särskilt lämpliga för användning på platser med intensiva mekaniska vibrationer. De kan också tåla drastiska pulsationer, effekter och plötsliga belastningsminskningar av mediet. Det är chock-absorberande mekanism och vätskefylld design (vanligtvis glycerin och silikonolja) gör det möjligt för denna tryckmätare att säkerställa tillförlitlig och exakt tryckmätning även under komplexa och negativa förhållanden. På grund av dess elasticitet och noggrannhet används den allmänt i olika branscher.

Få en offert

◆ Tekniska parametrar ：

Modellnummer		Yn40	Yn50	Yn60	Yn75	Yn100	Yn150
Nominell diameter		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Installationsformulär	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Anslutningstråd		M10 × 1		M14 × 1.5		M20 × 1.5
Noggrannhetsklass		2.5				1.6
Mätområde （ MPA ）		Ledig: -0.1 ～ 0 Tryckvakuum ： -0.1 ～ 0,06 -0.1 ～ 0,15 -0.1 ～ 0,3 -0.1 ～ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tryck: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Användningsförhållanden		Temp ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Vibrationsbedömning		V · H · 4
Borden Tube Material		QSN4-0.3
Skyddsklass		IP65
Implementeringsstandarder		JB/T6804
Obs: 1. Gemensamma trådar kan anpassas enligt användarkraven.

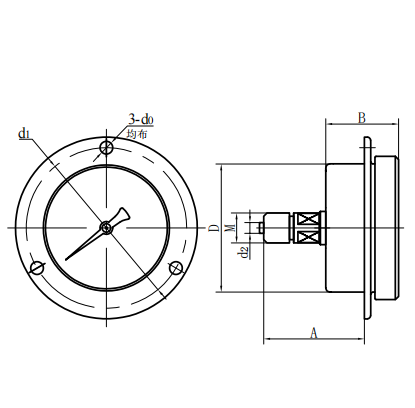

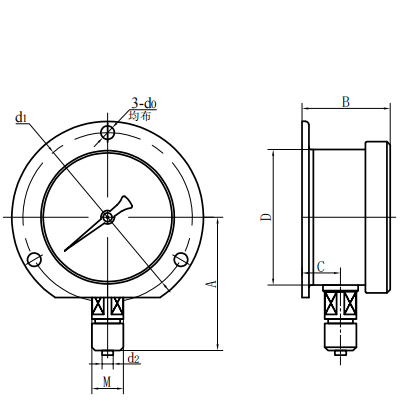

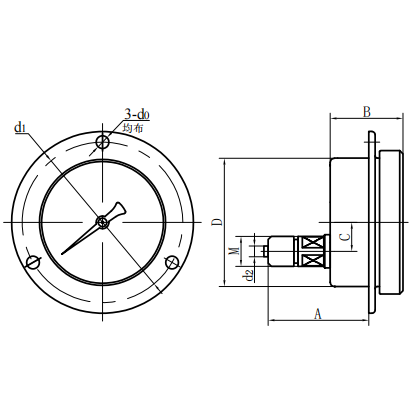

◆ Externa dimensioner:

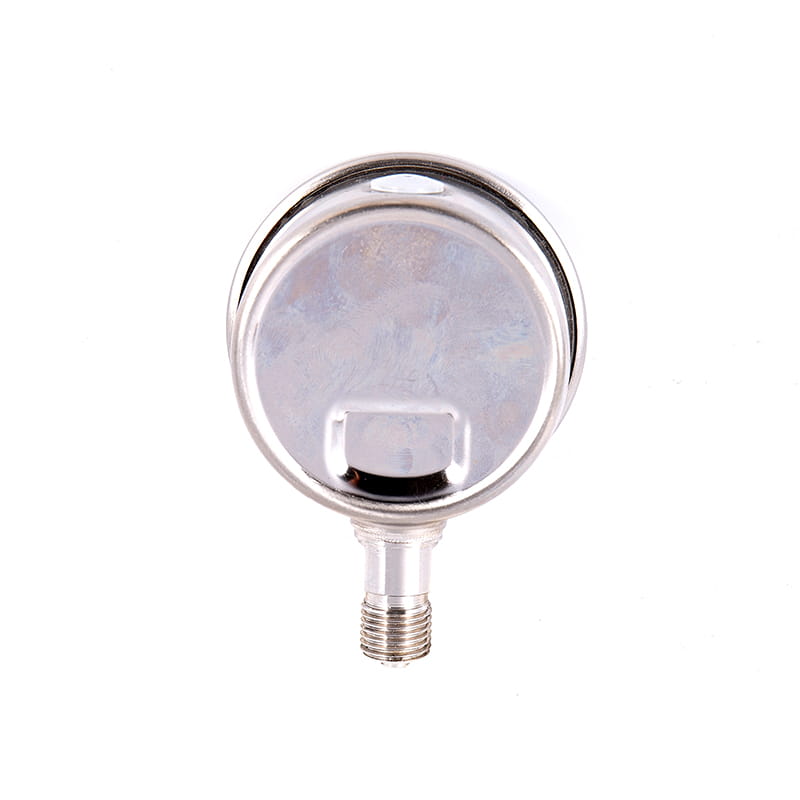

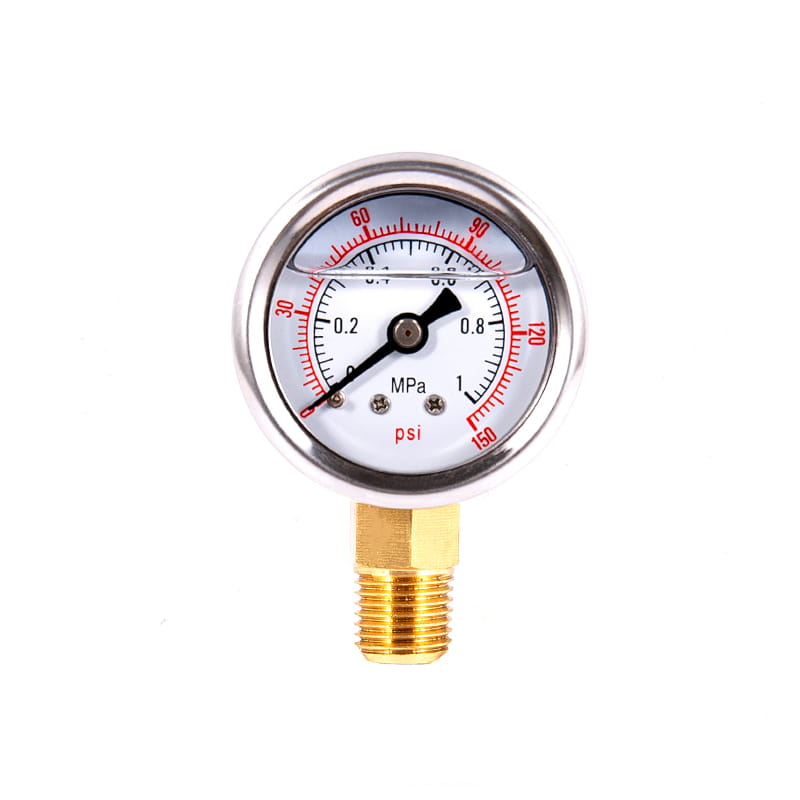

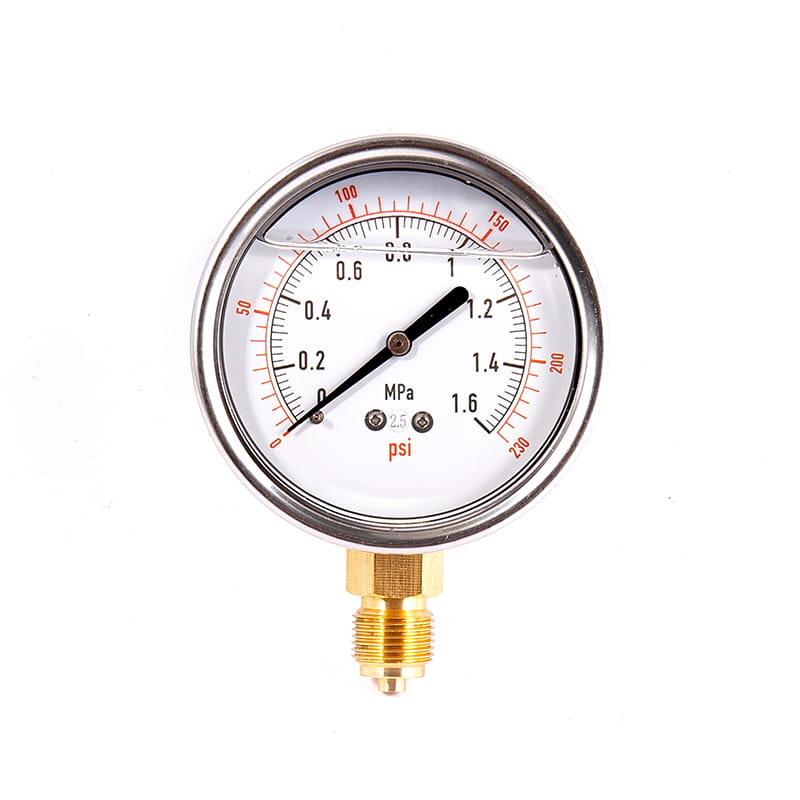

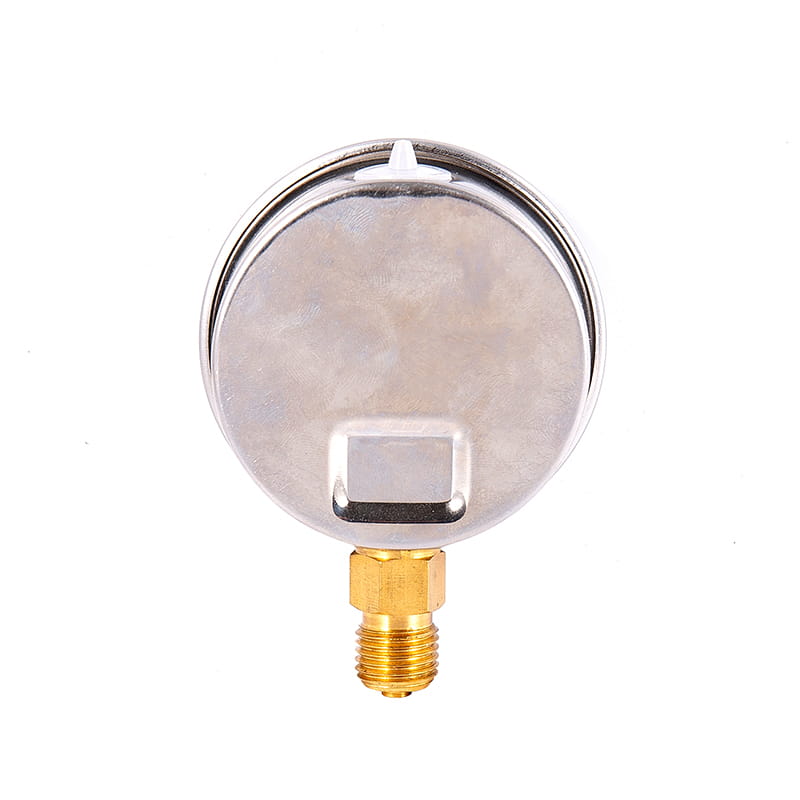

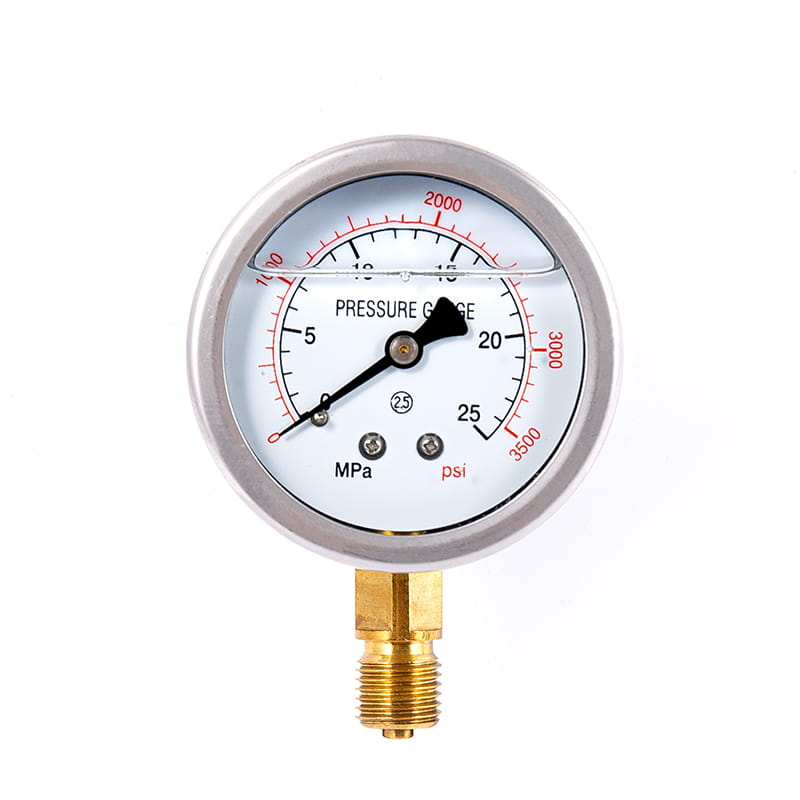

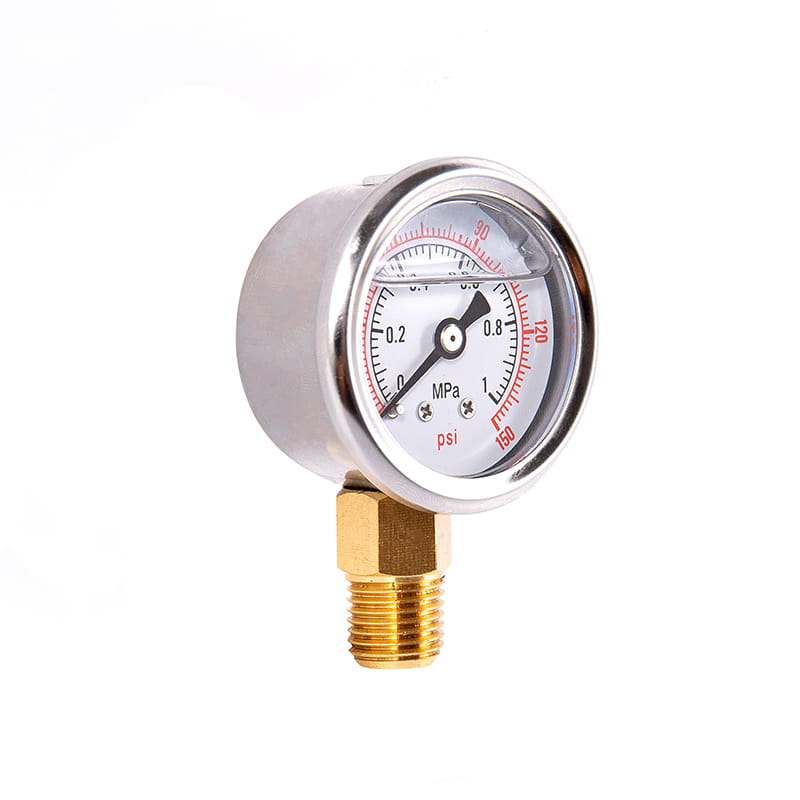

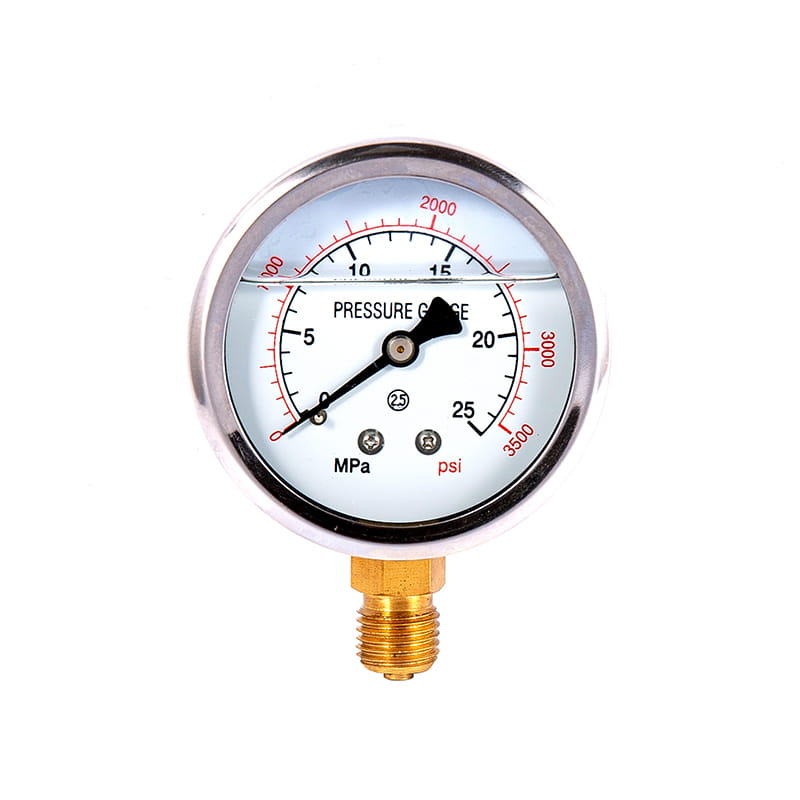

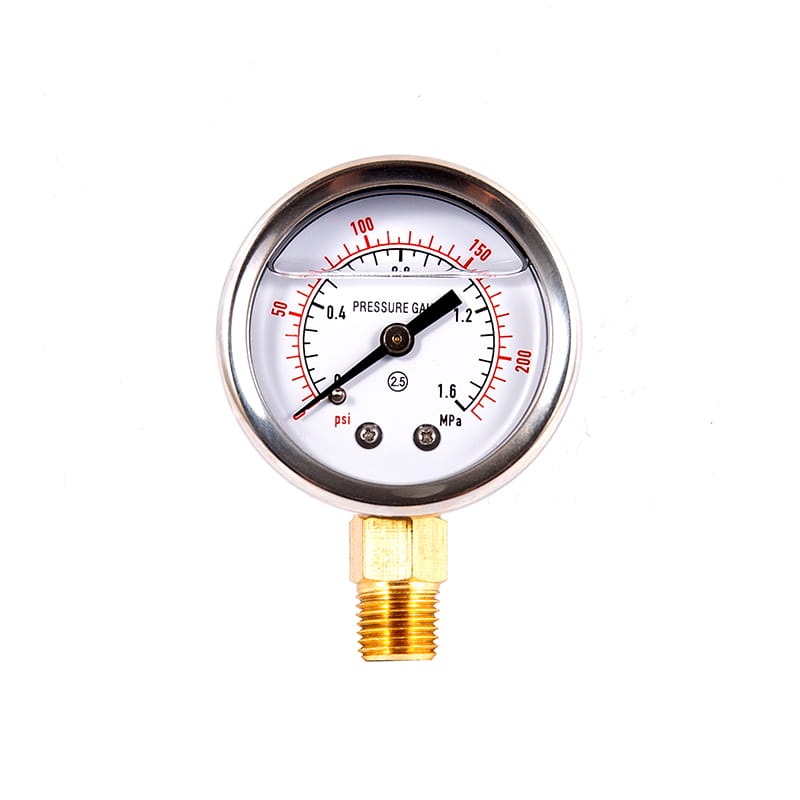

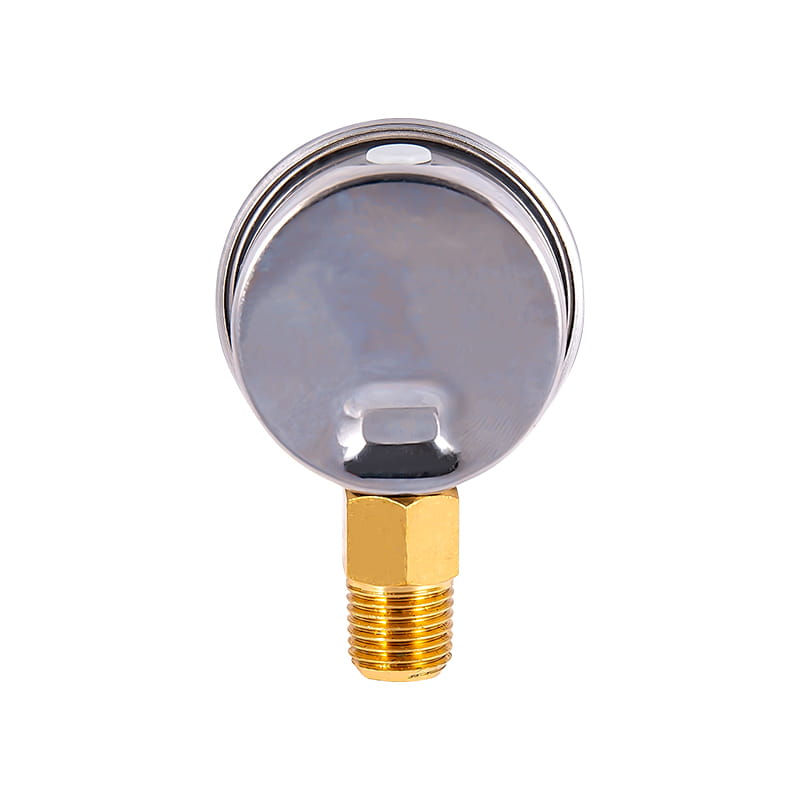

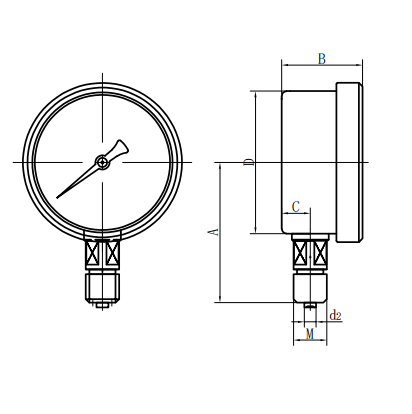

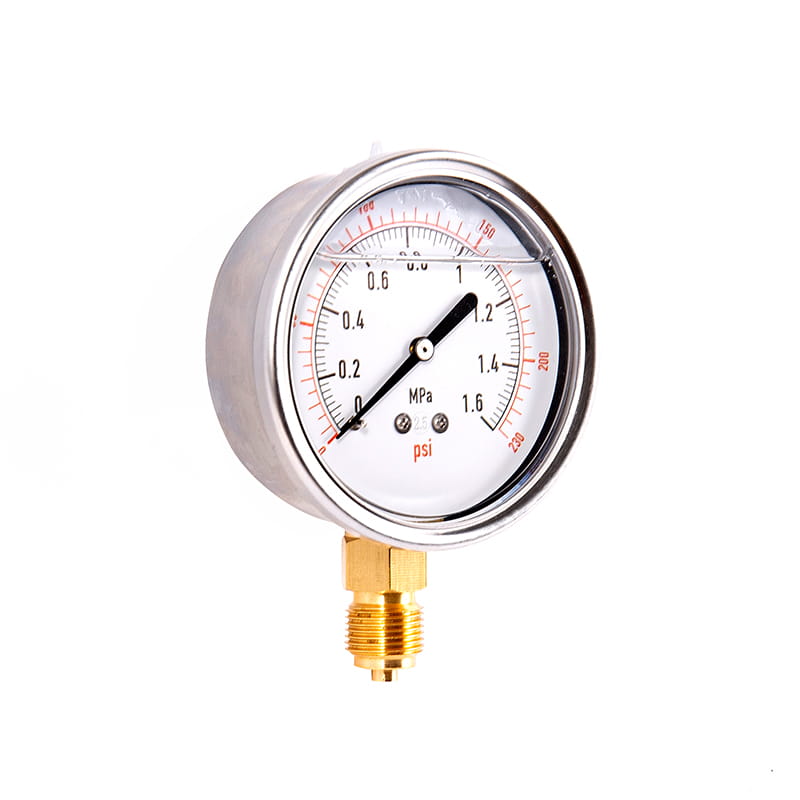

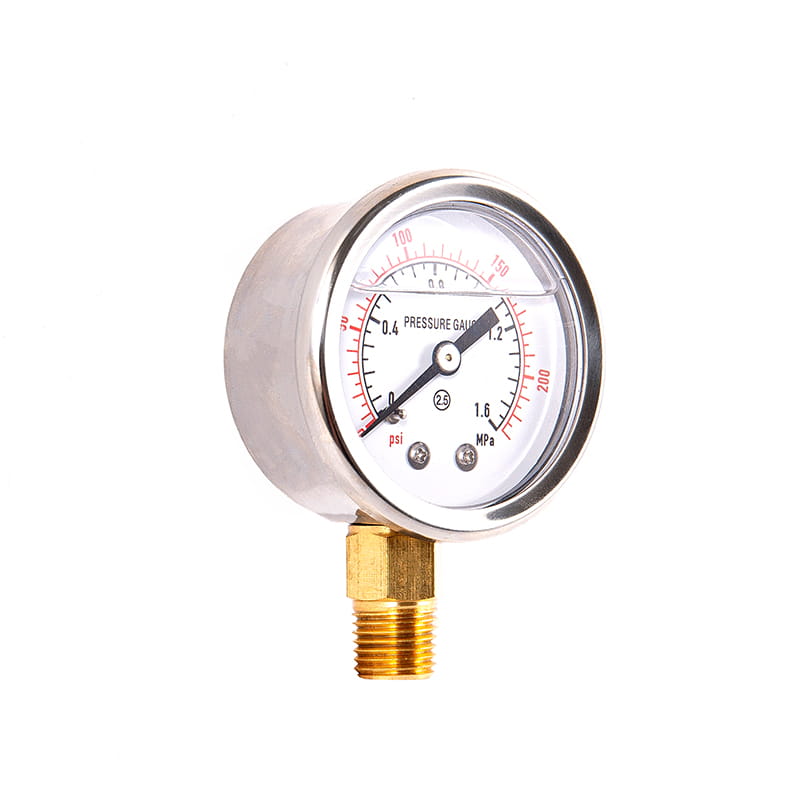

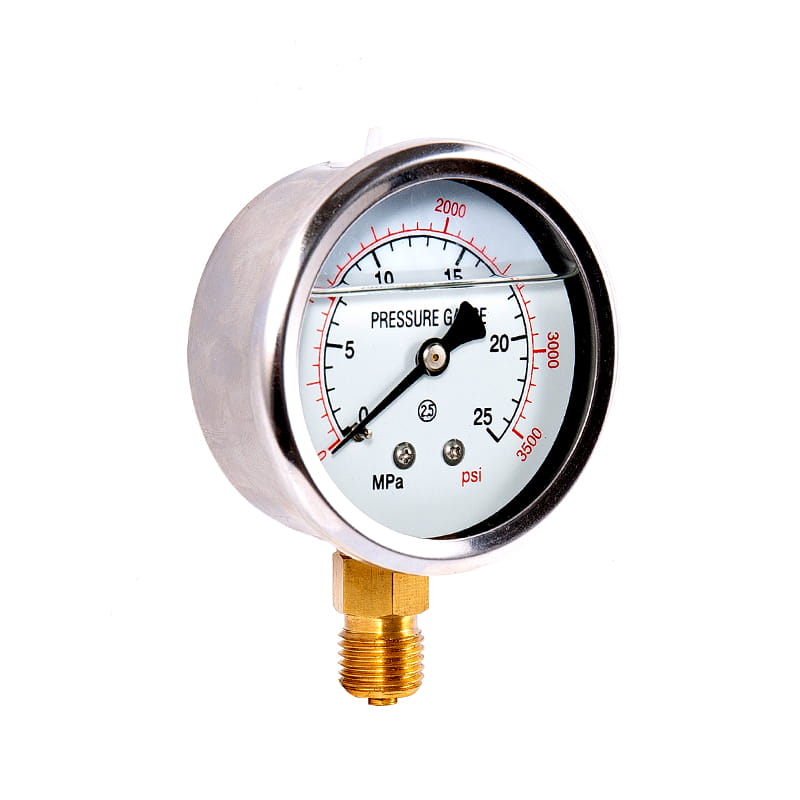

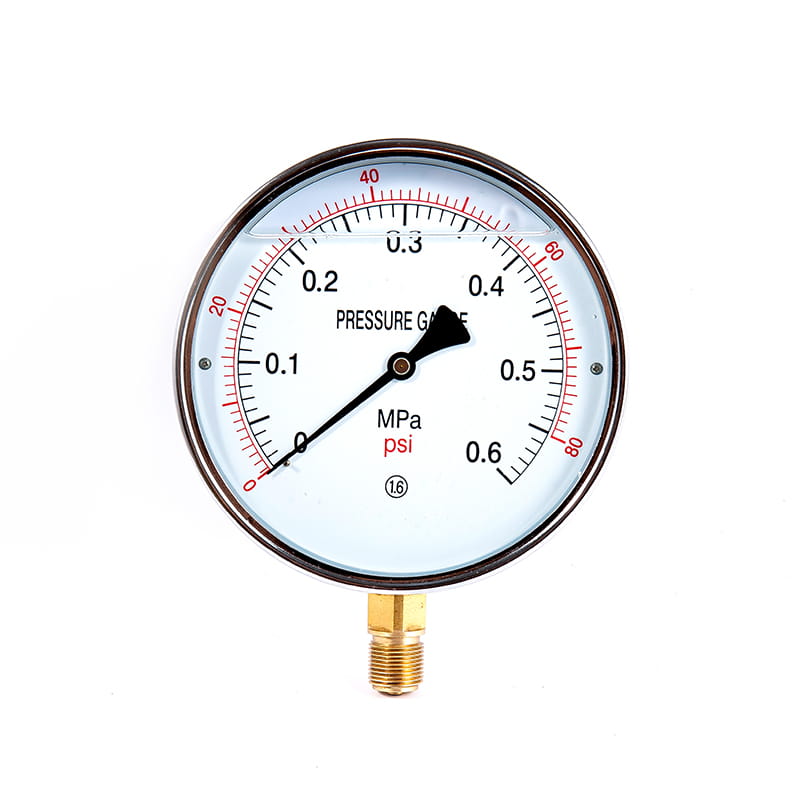

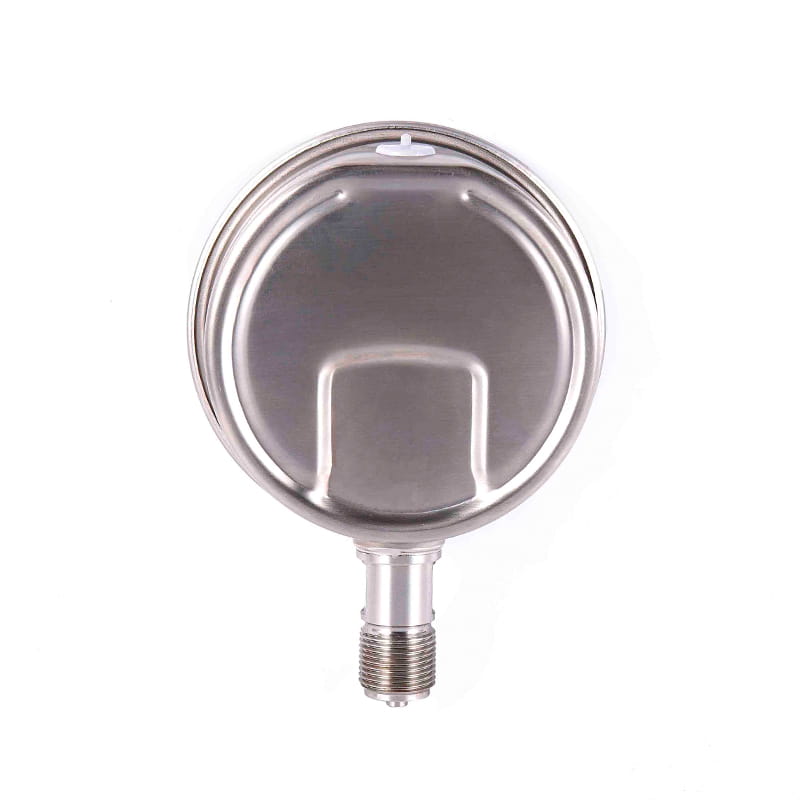

Radiell direkt typ (ⅰ)

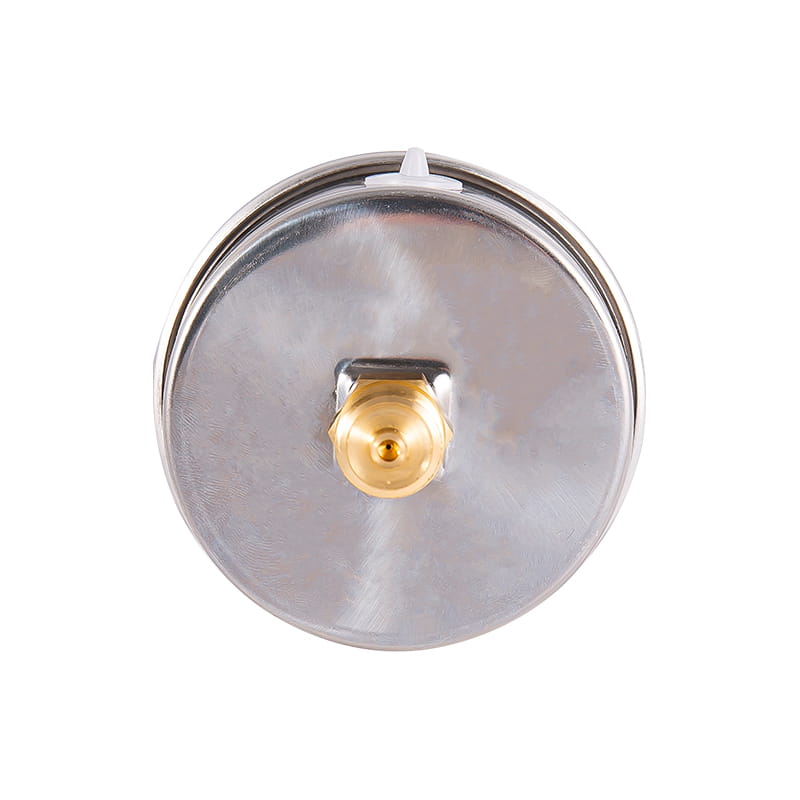

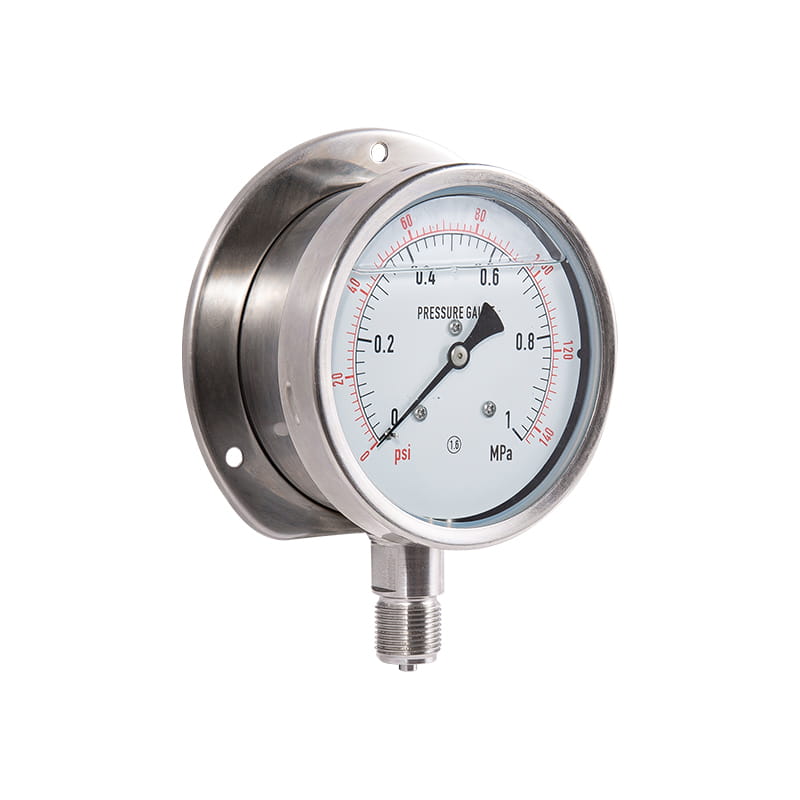

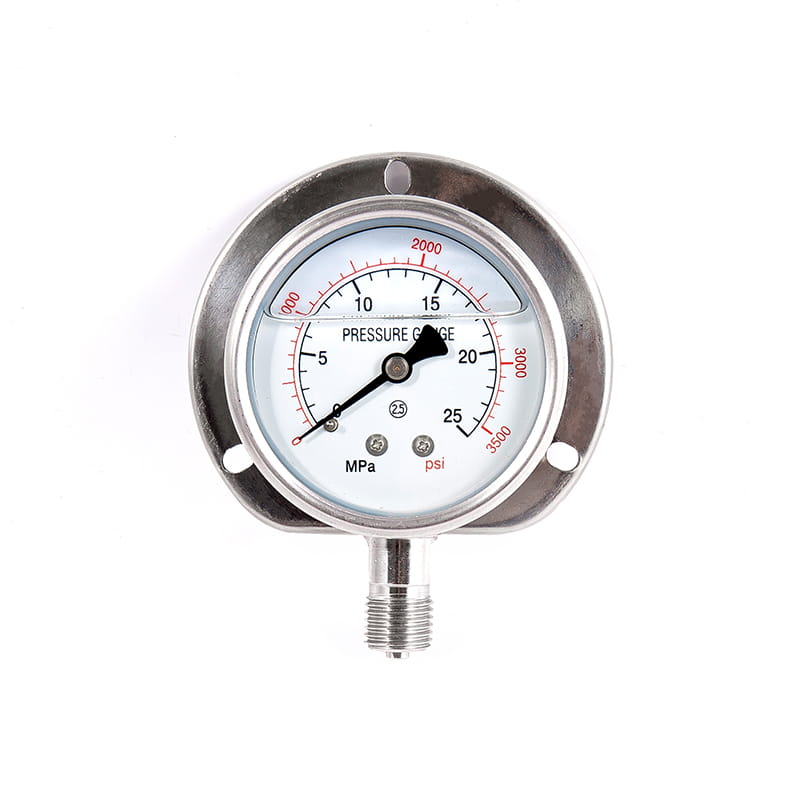

Axial excentrisk direkttyp (ⅱ)

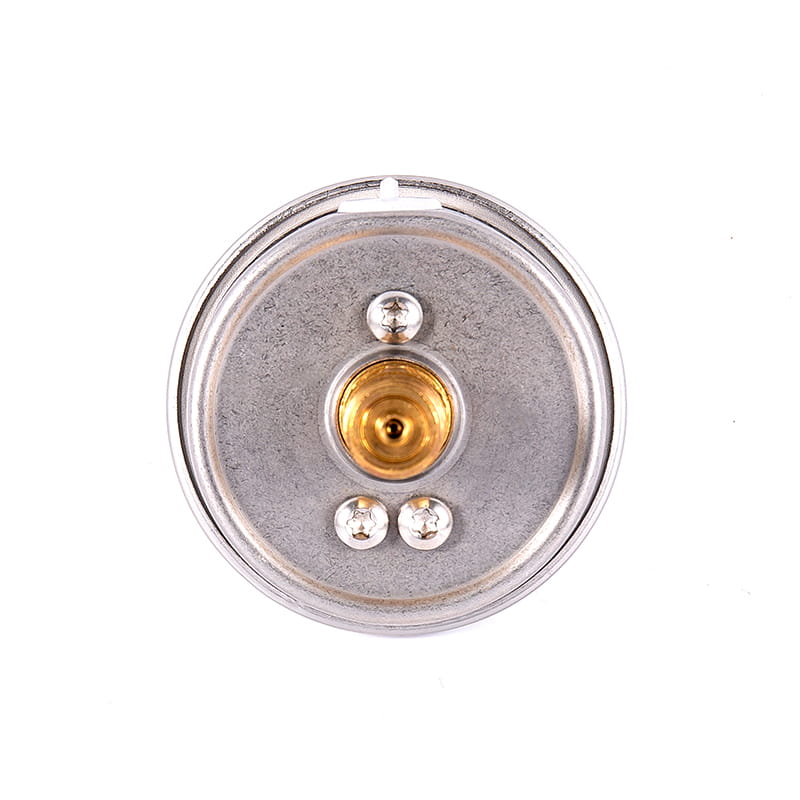

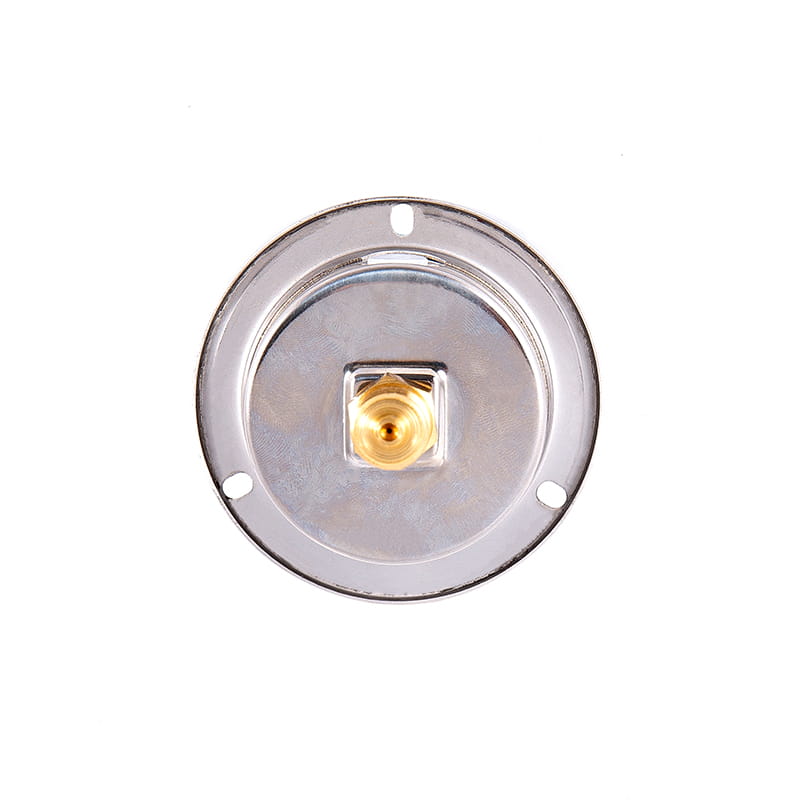

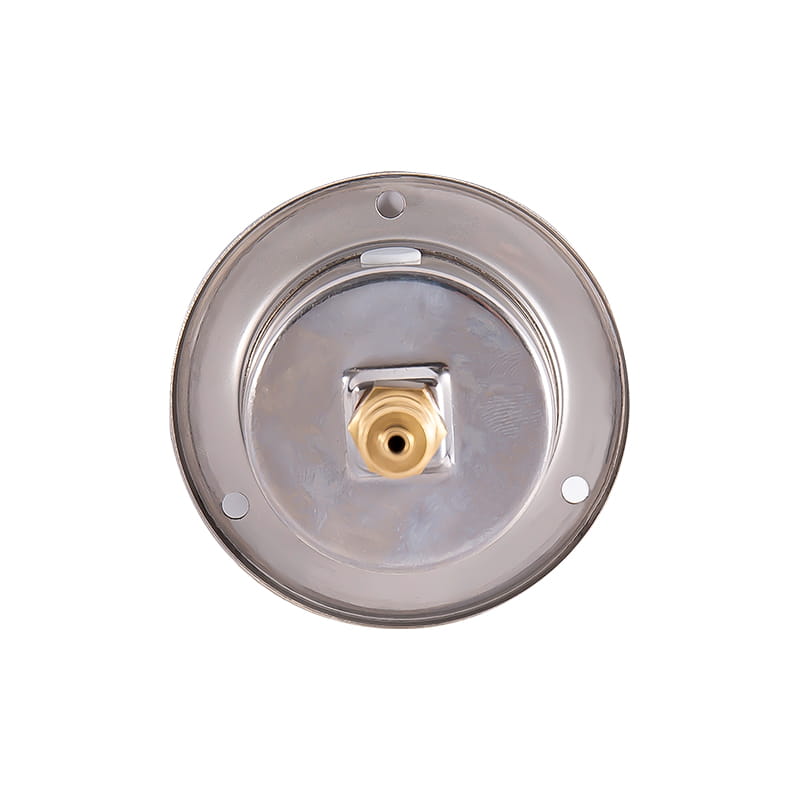

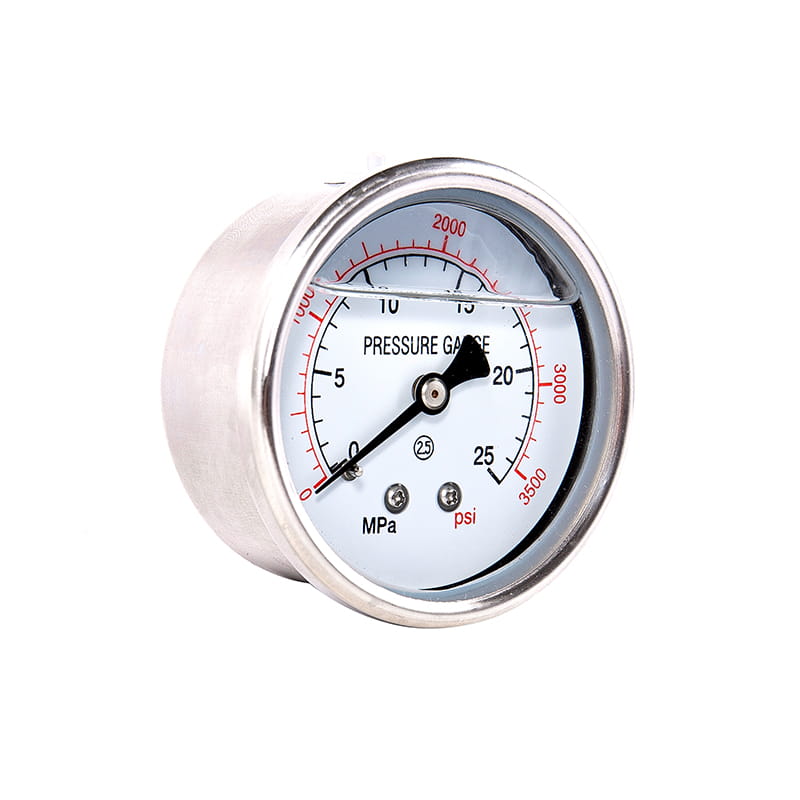

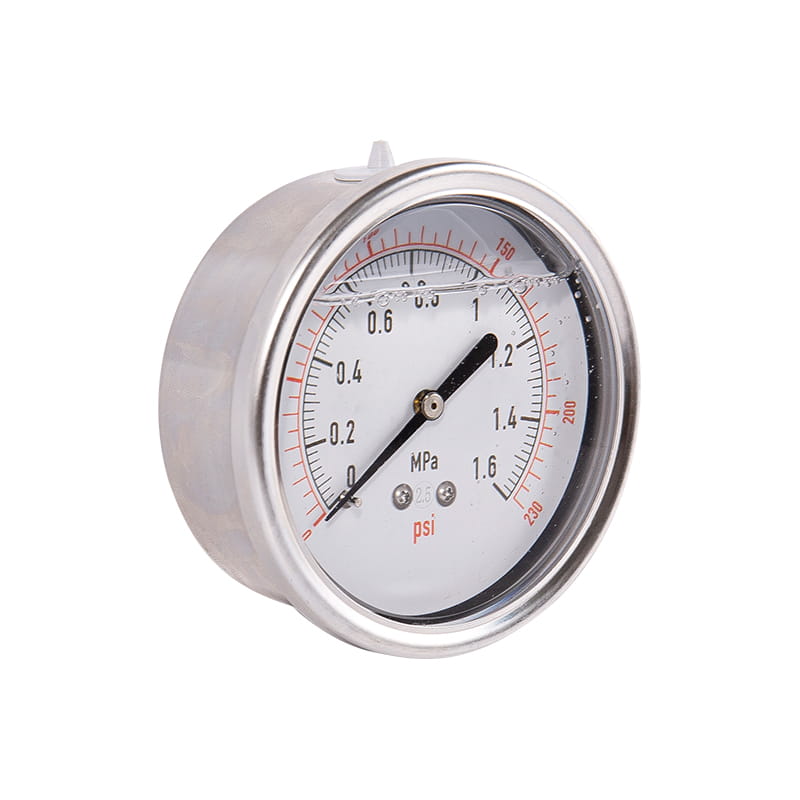

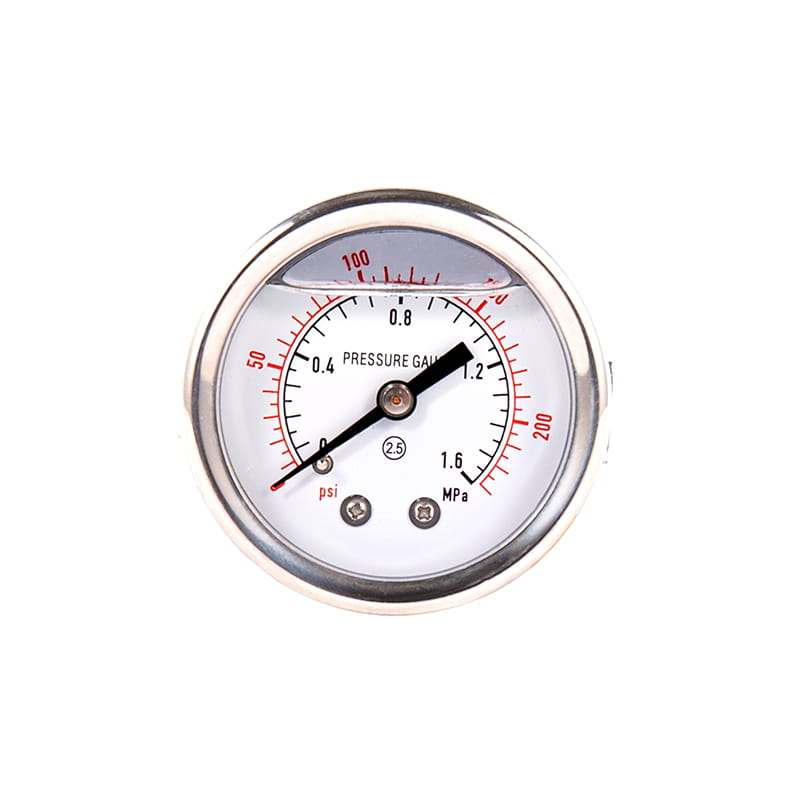

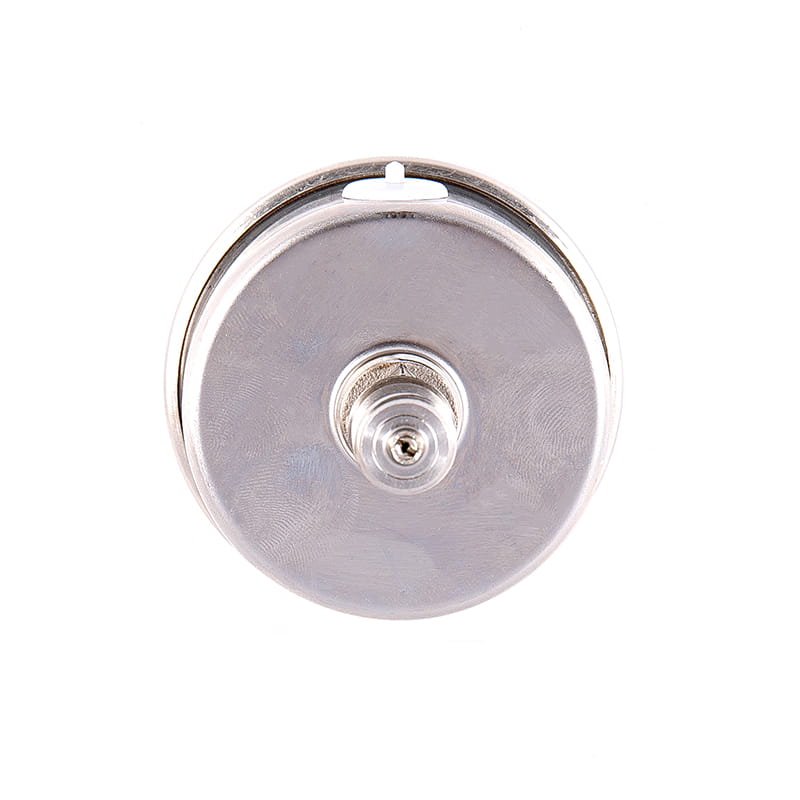

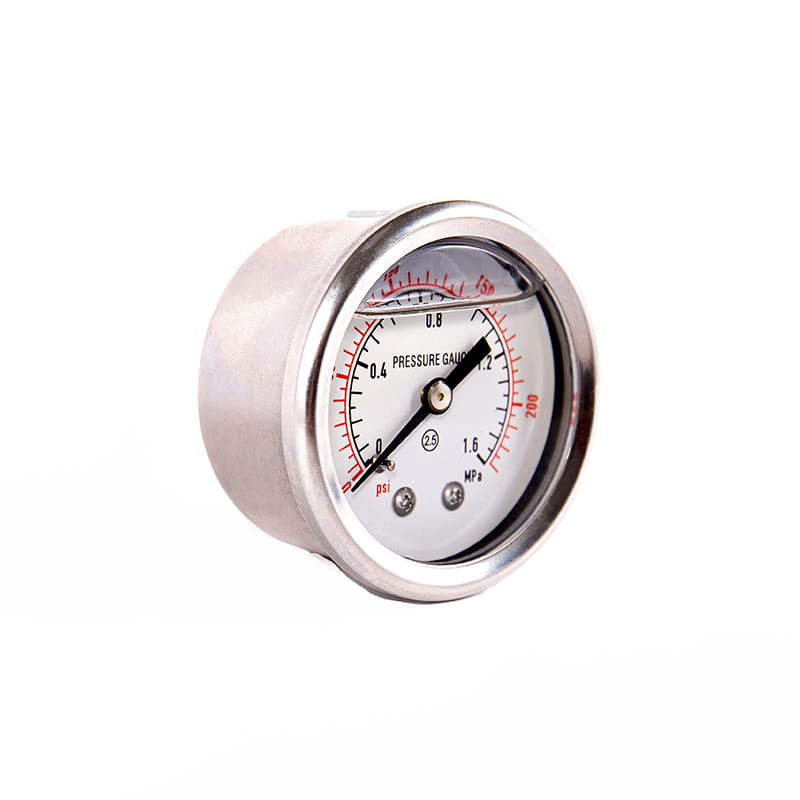

Axial Concentrisk direkt typ (III)

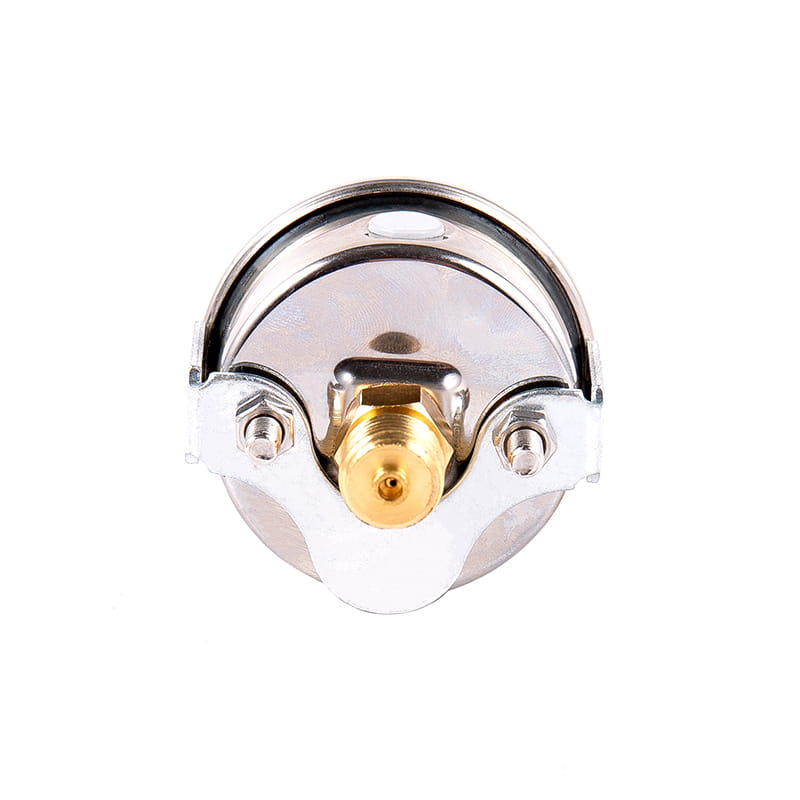

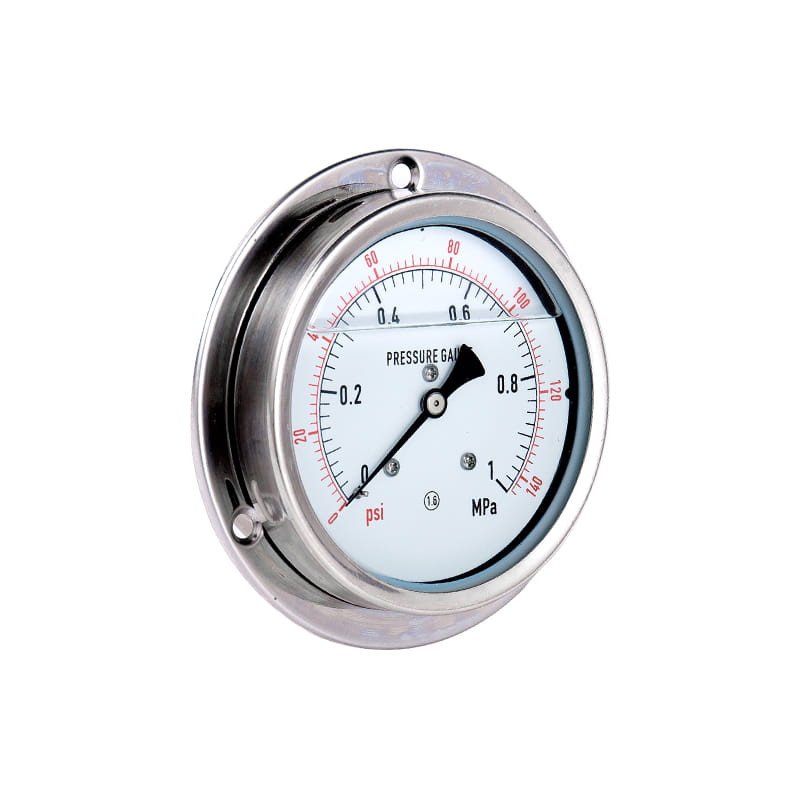

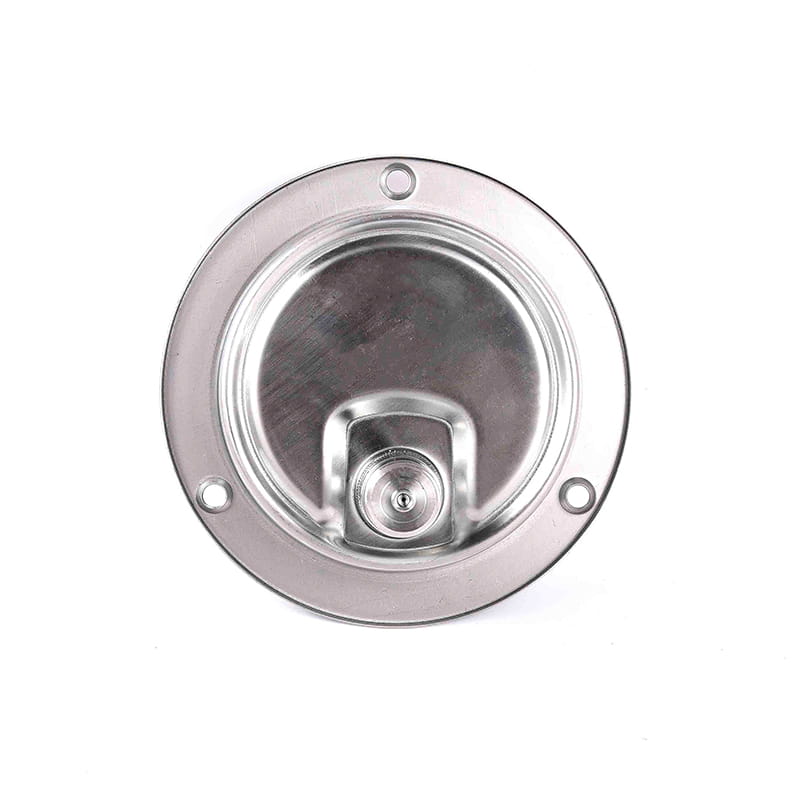

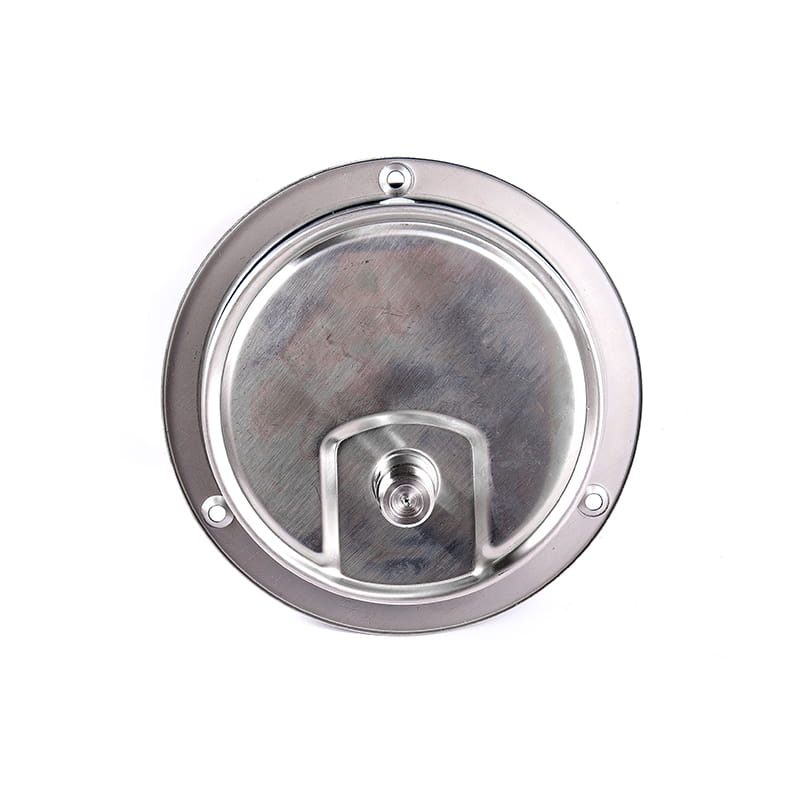

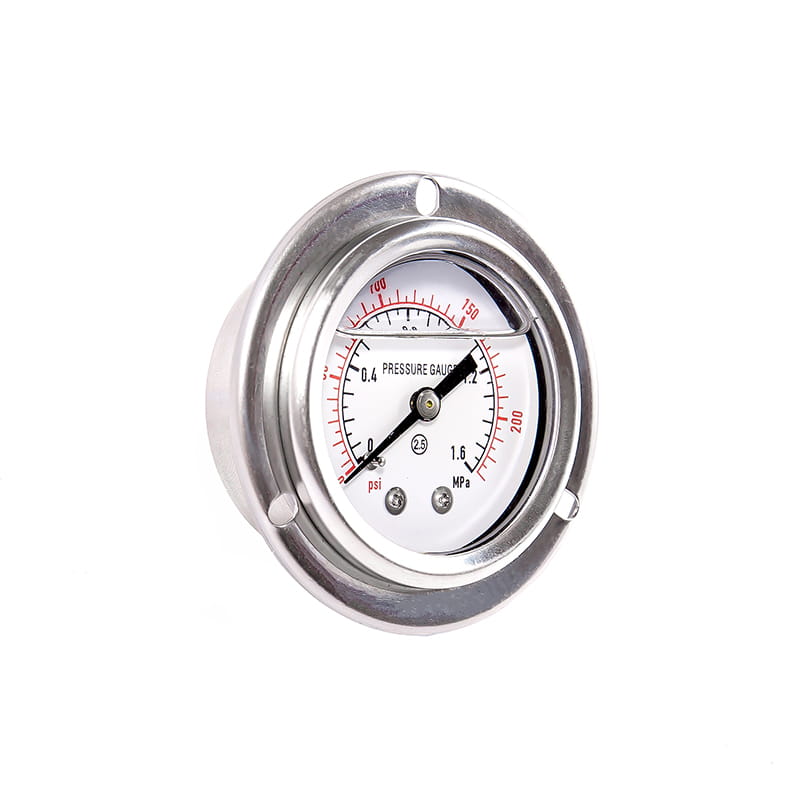

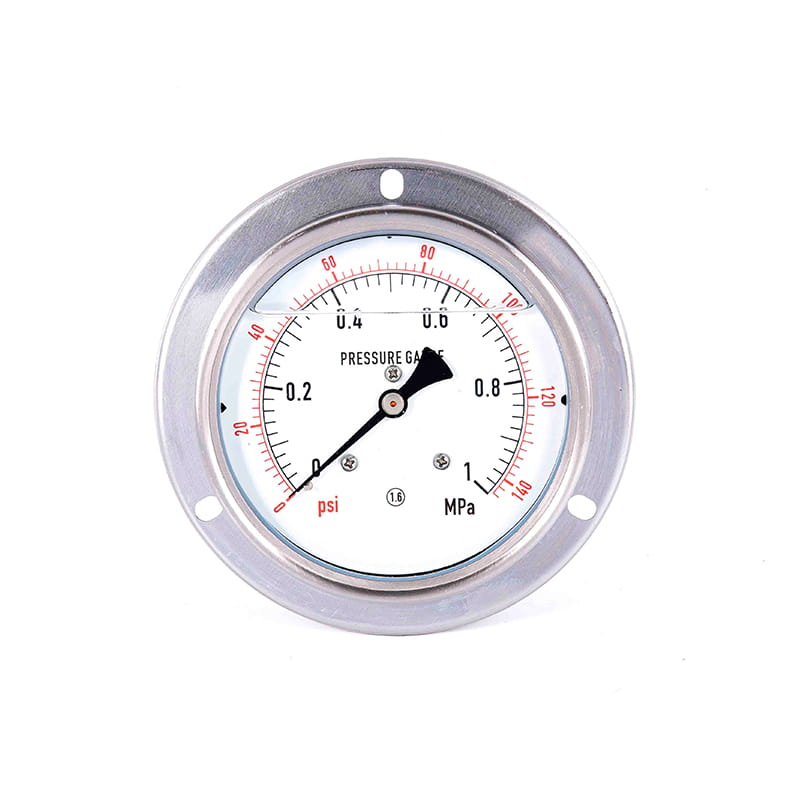

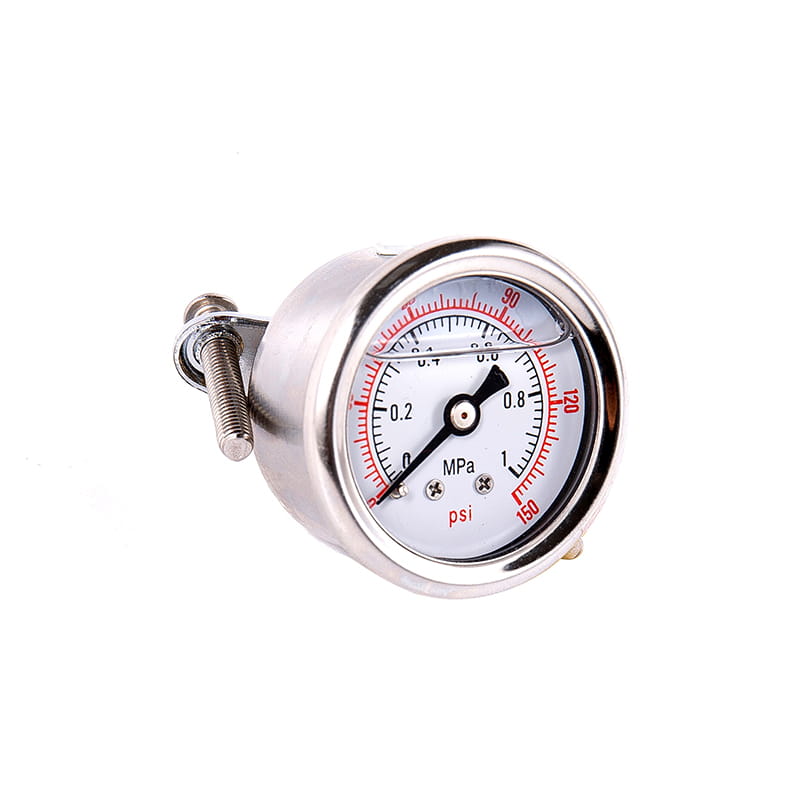

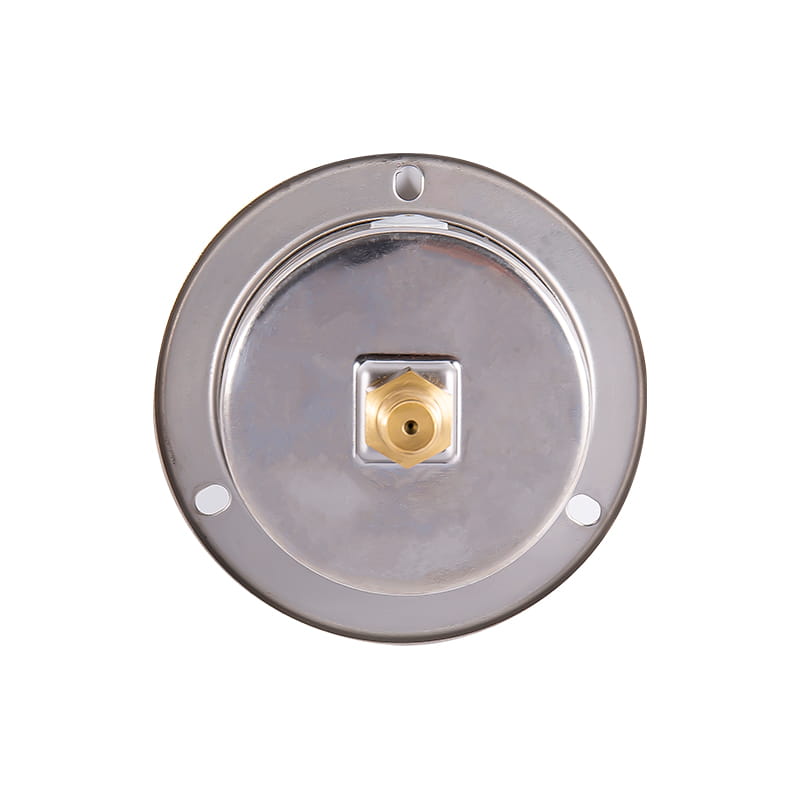

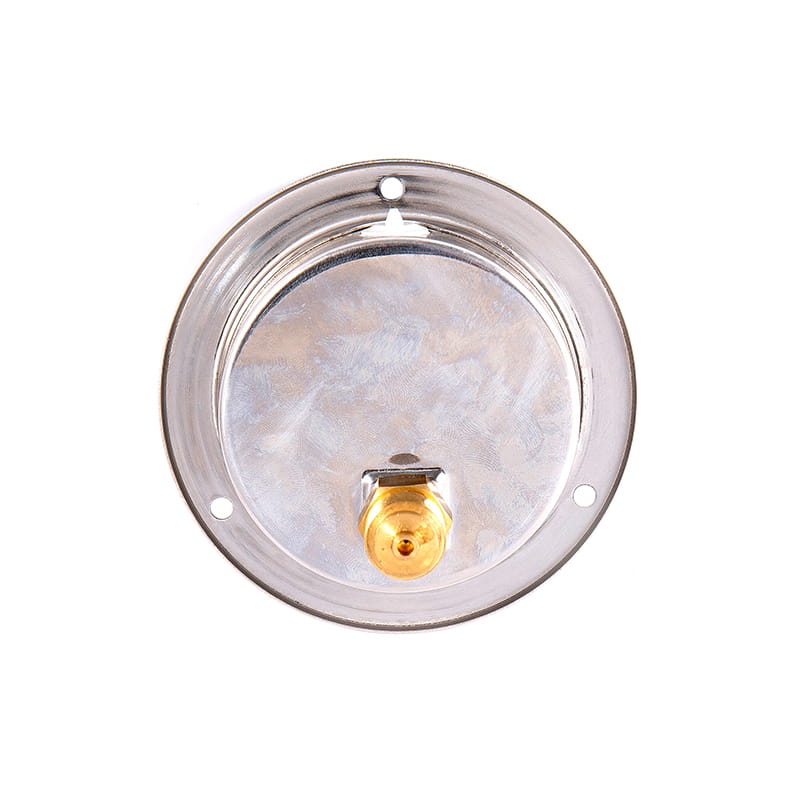

Axial excentrisk insatstyp (IV)

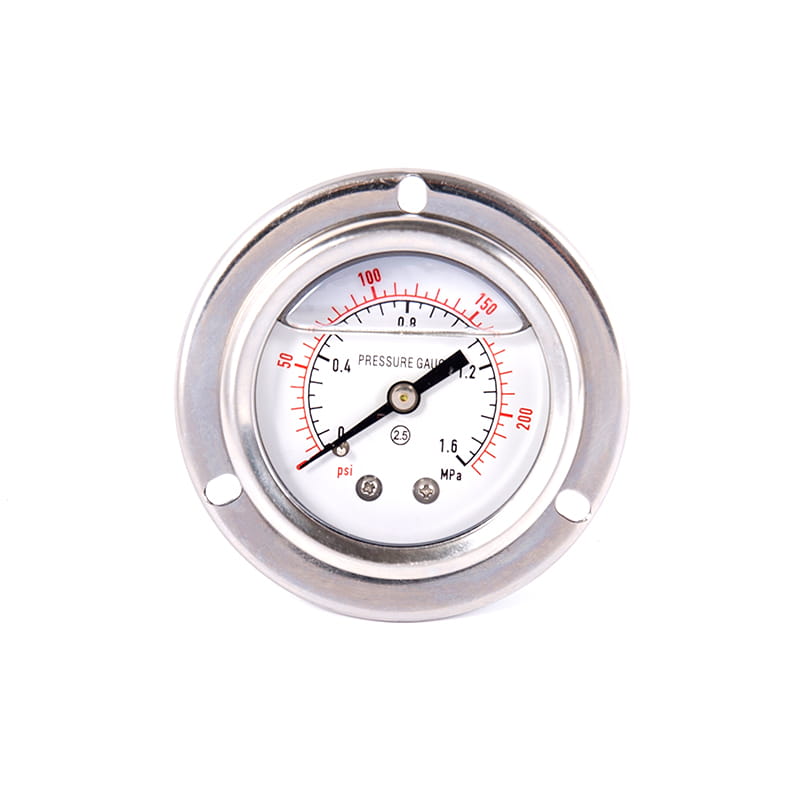

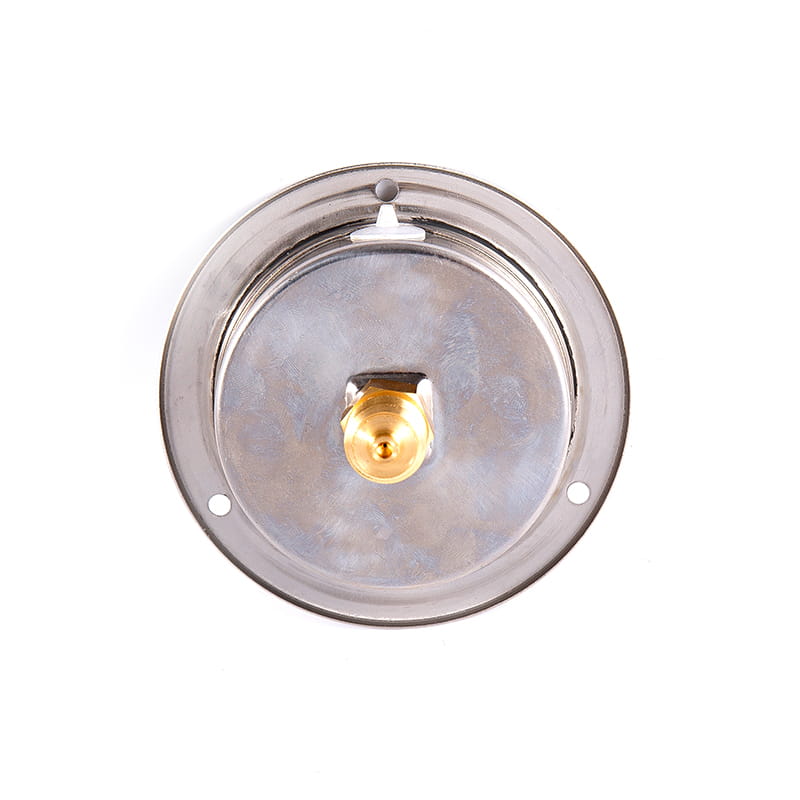

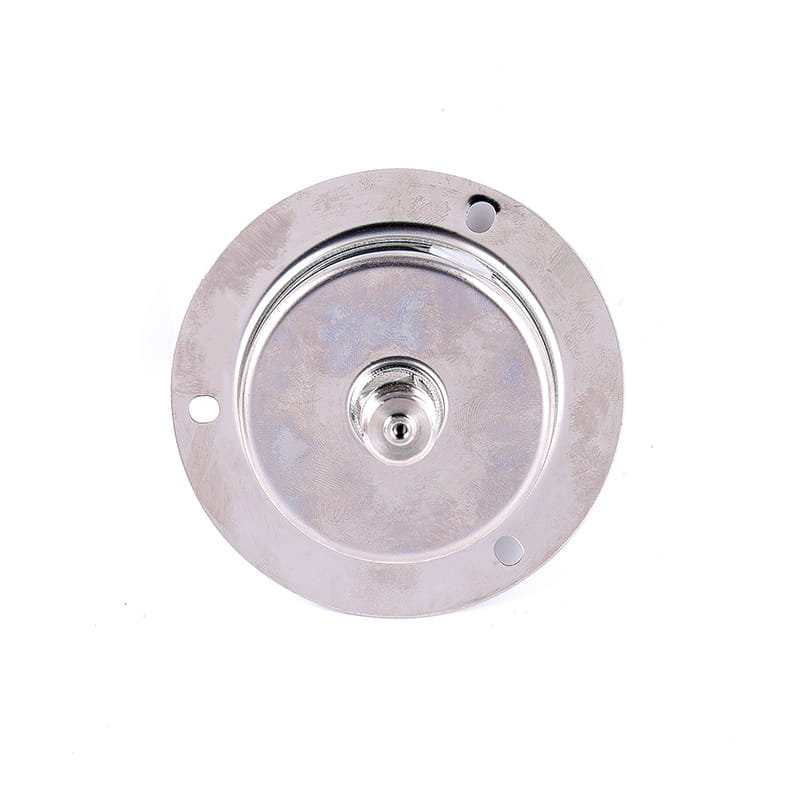

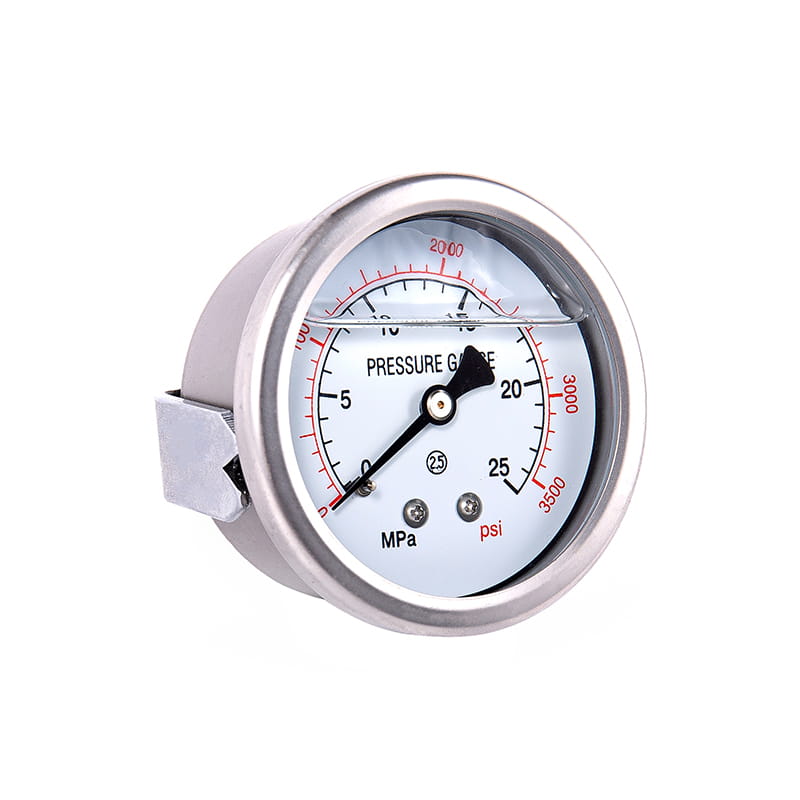

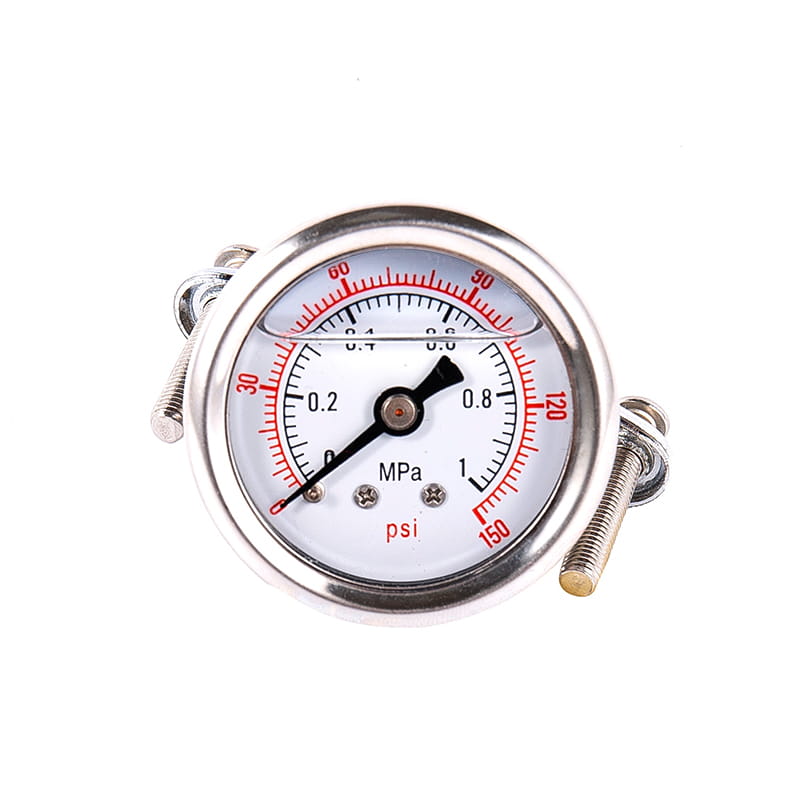

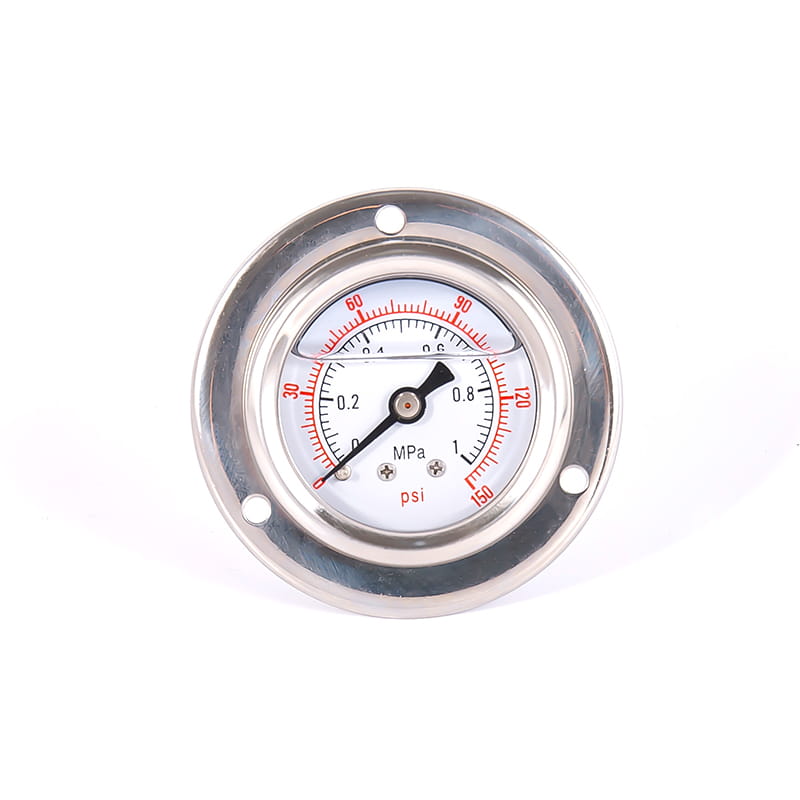

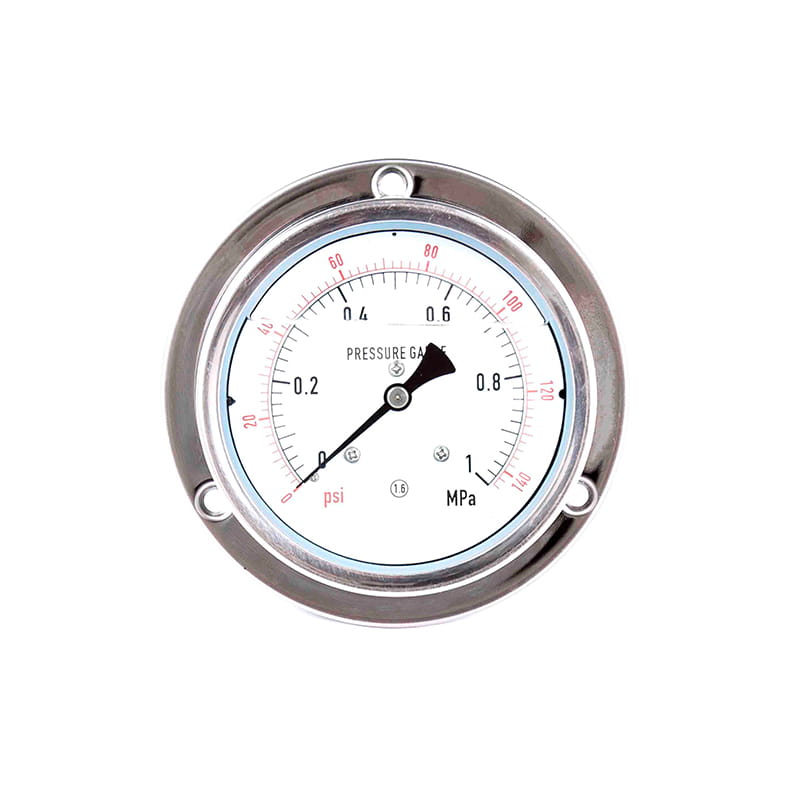

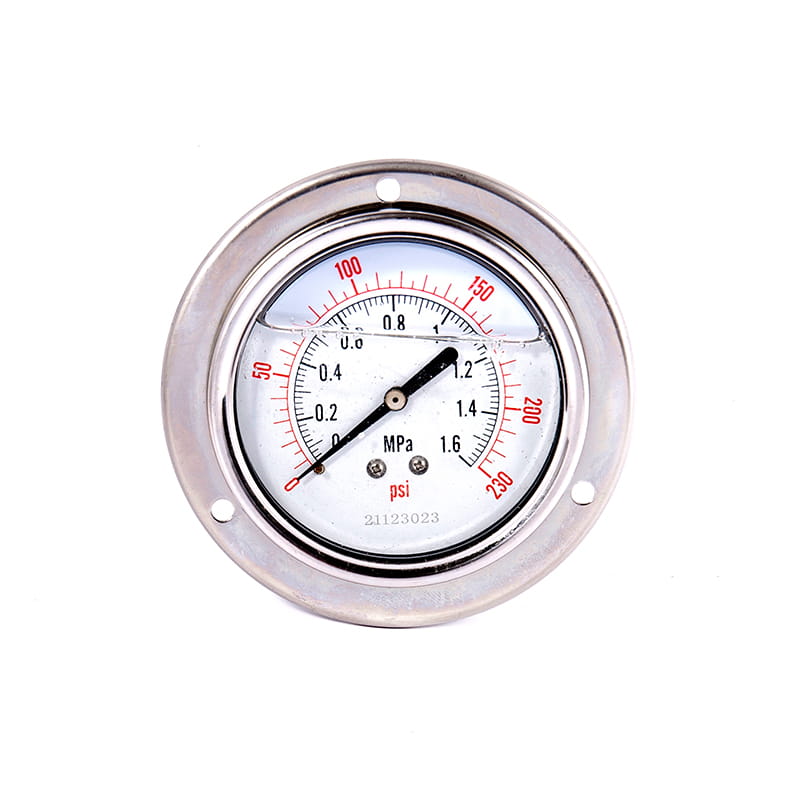

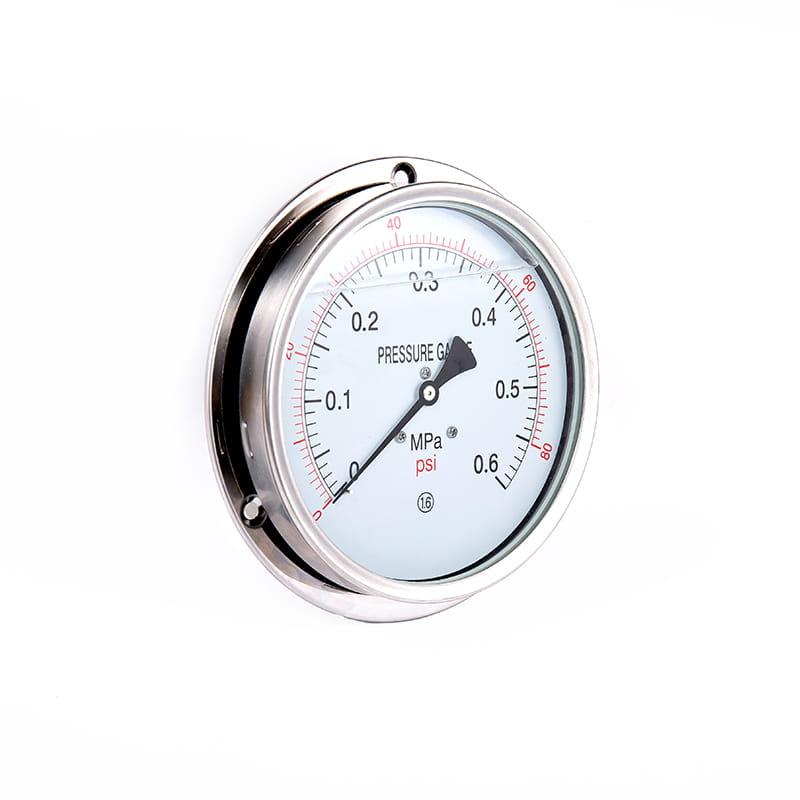

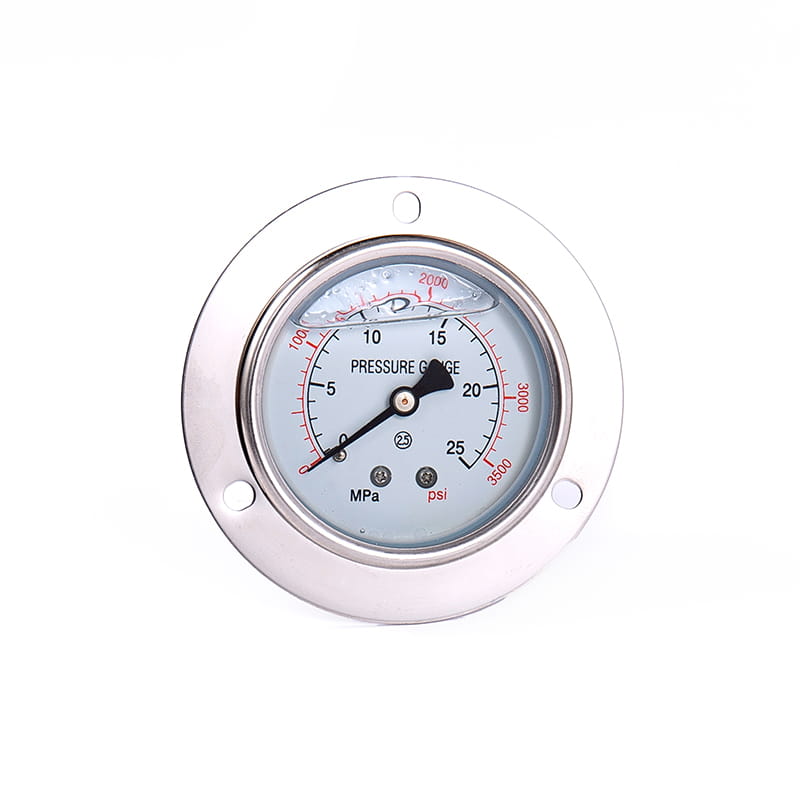

Axial koncentrisk insertionstyp (V)

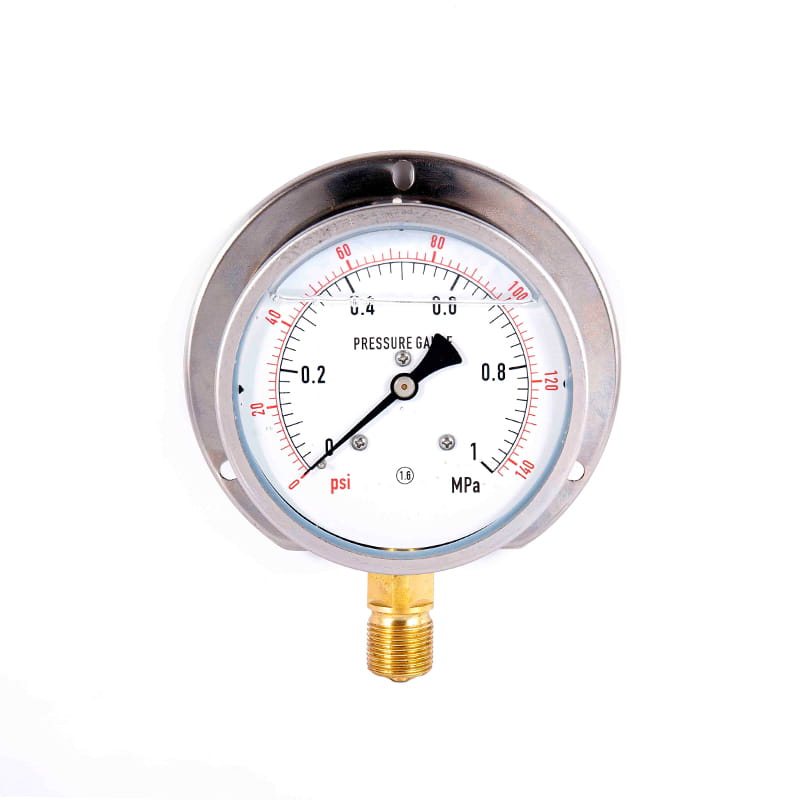

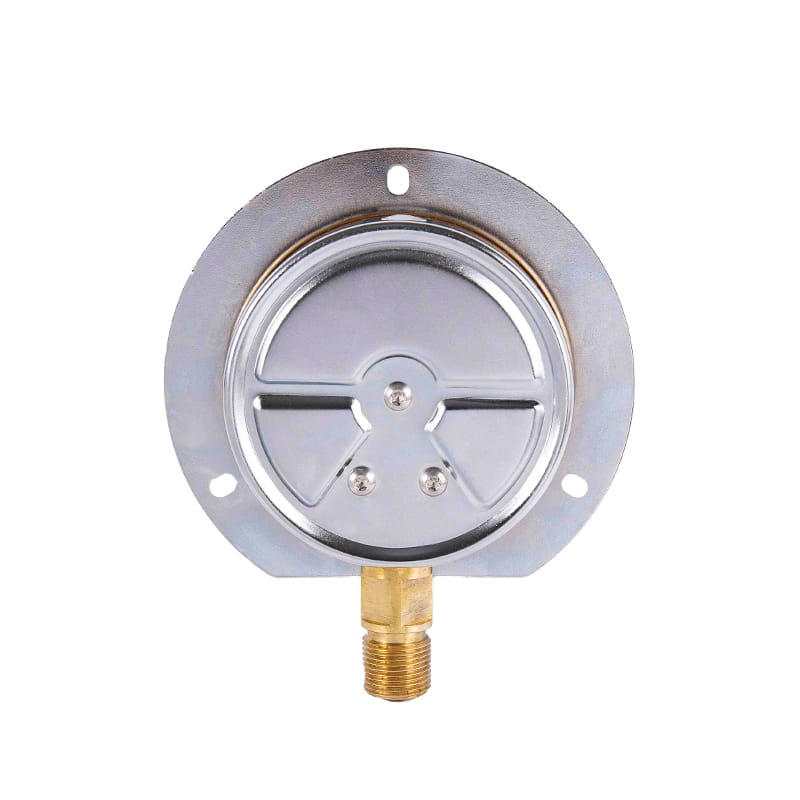

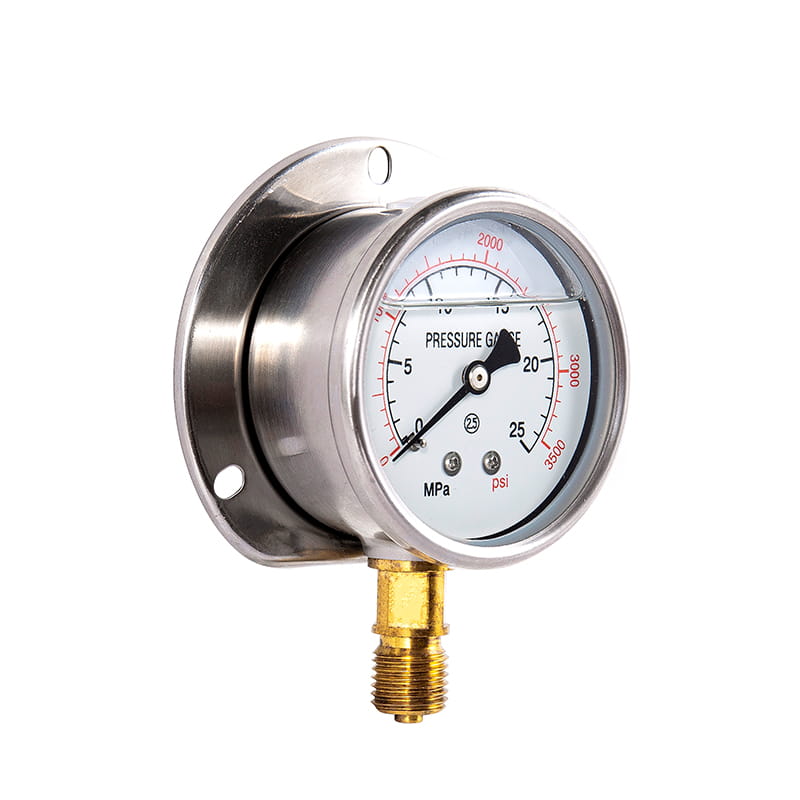

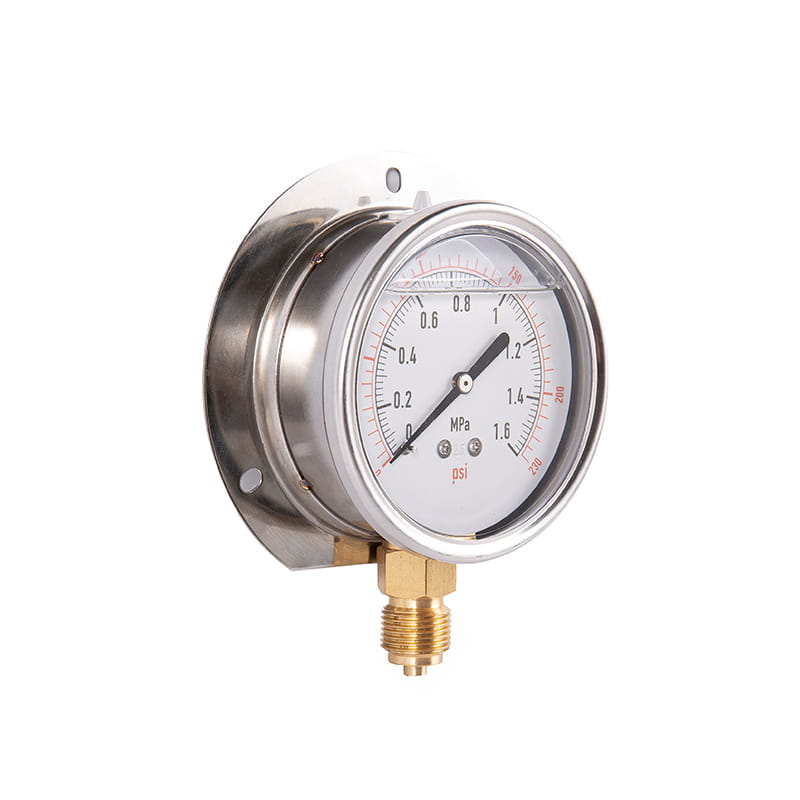

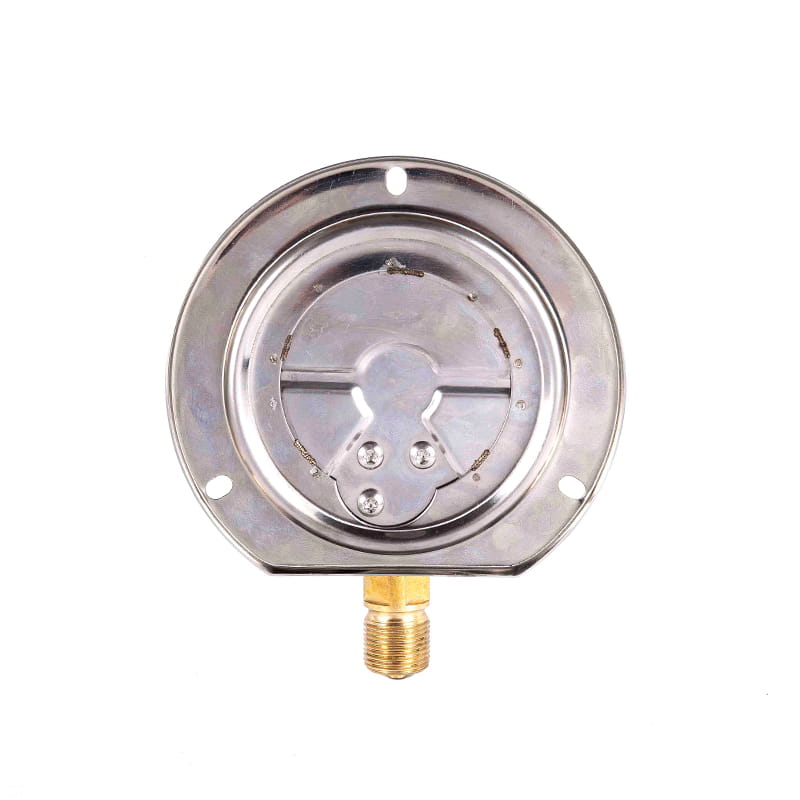

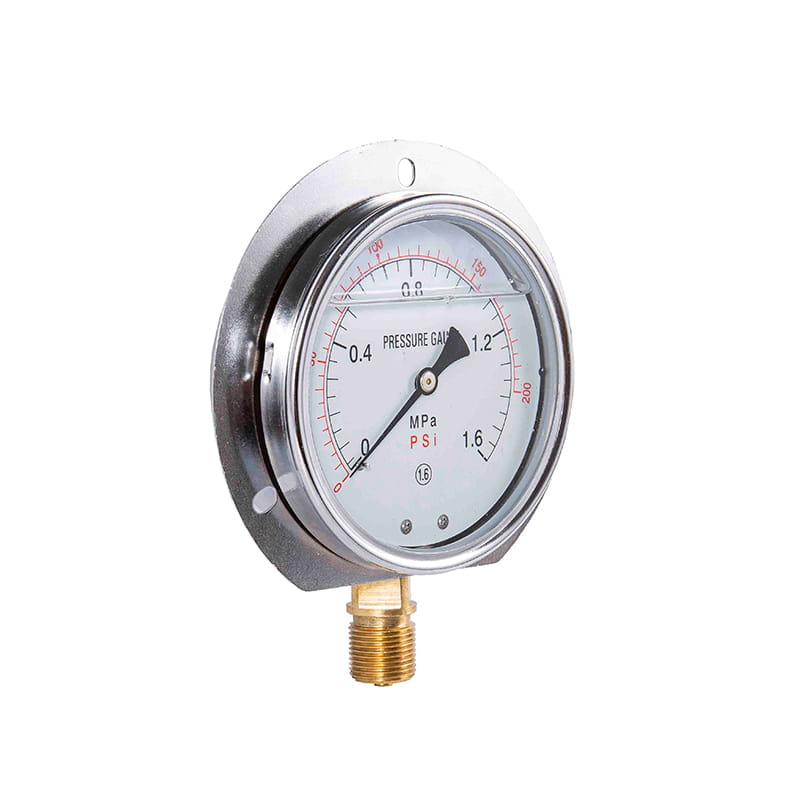

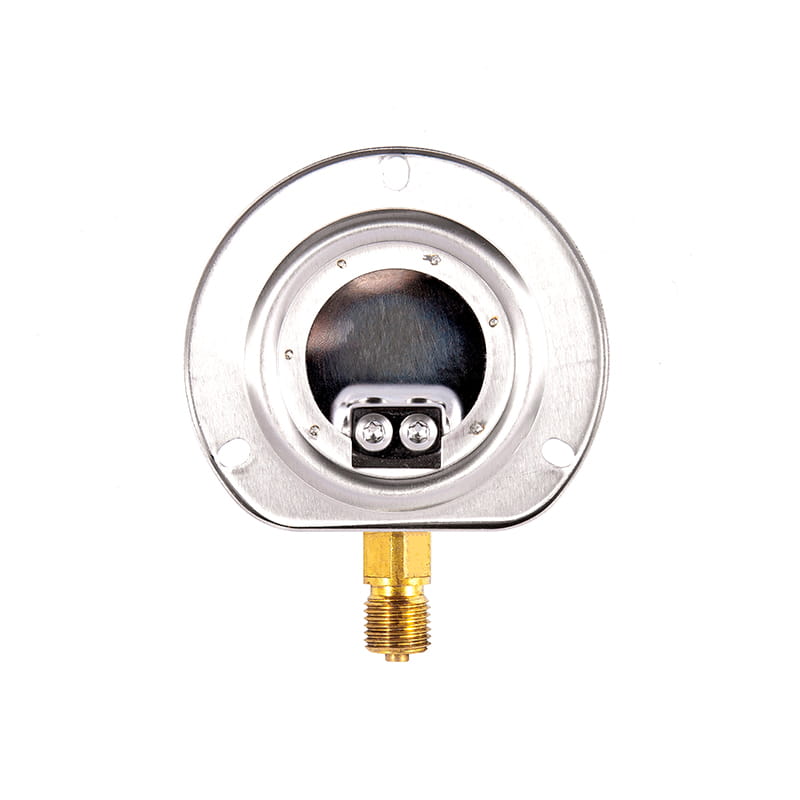

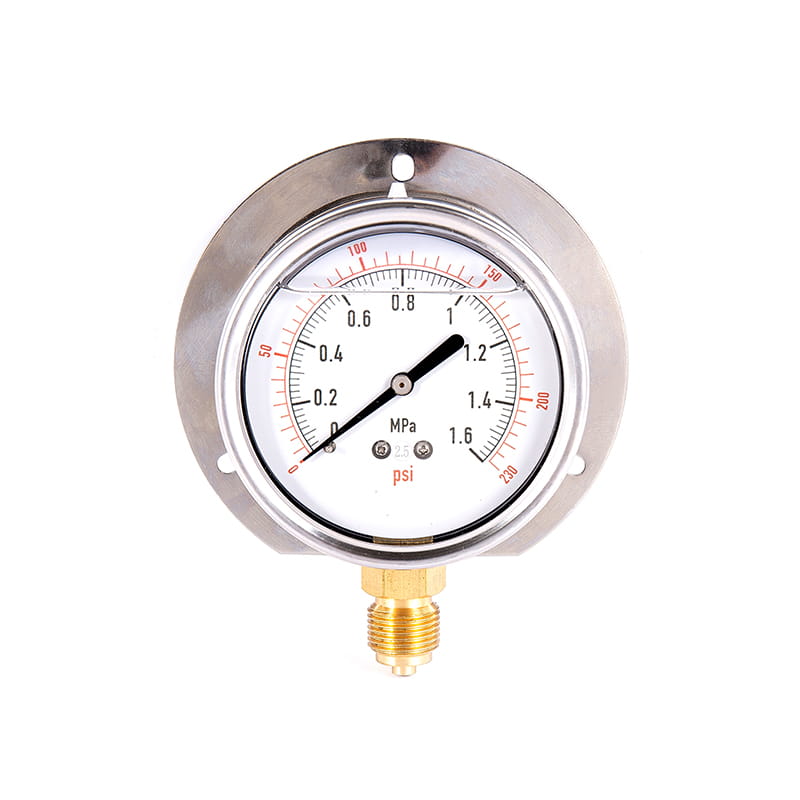

Radiell konvex typ (VI)

Modellnummer	Övergripande dimensioner （ mm ）
	En	B	C	D	d0	d1	d2	M
Yb40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
Yb40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
Yb40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
Yb50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
Yb50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
Yb50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
Yb60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
Yb75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
Yb75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
Yb75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
