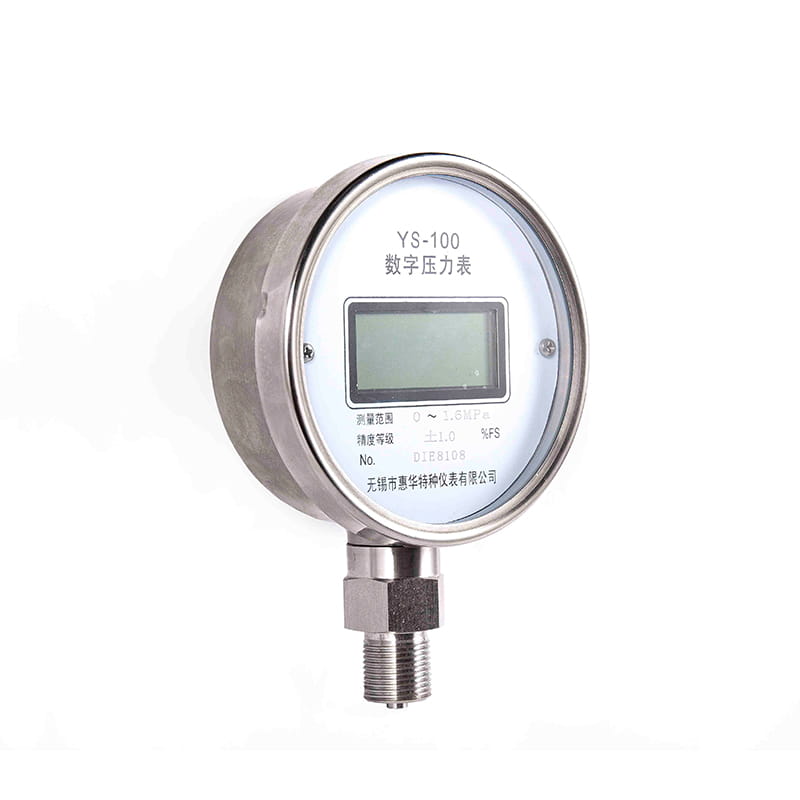

◆ Modell: YS100 YS150
◆ Introduktion: Denna digitala tryckmätare har vacker form, stabil prestanda och exakt mätning; Den kombinerar världens ledande mikroprocessorteknologi och avancerad analog-till-digital konverteringsalgoritm för att uppnå hög precision och låg effektförbrukning.
Antagande av importerat chip kan det memorera och behålla det högsta trycktoppvärdet och det lägsta tryckdalvärdet i processen för instrumentdatainsamling och mätning. Anta storskärms flytande kristallskärmsteknik för att göra data tydliga och lättläste. Unik bakgrundsbelysningsteknik kan användas normalt på natten.

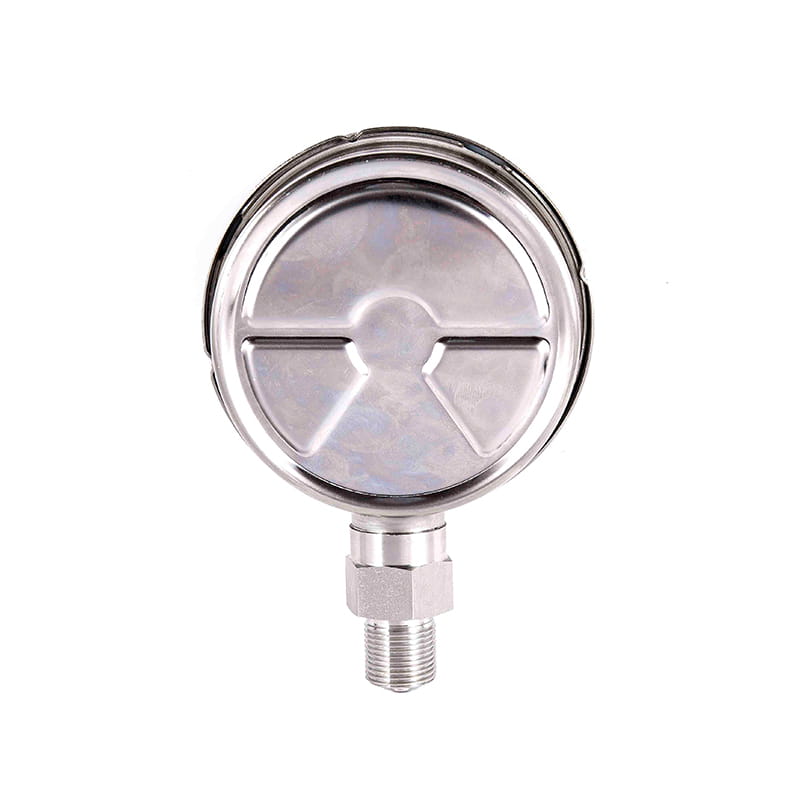

Skal tillverkat av rostfritt stål, korrosionsbeständighet, resistens mot mekanisk vibration, kroppen som helhet med tätningsteknik, kan appliceras i en mängd komplexa miljöer.
Denna produkt har samma prestanda som utländska digitala tryckmätare, vilket är ett idealiskt val för att ersätta importerade instrument och traditionella mekaniska mätare.
◆ Huvudanvändning:
1. Det kan användas för att kalibrera allmänna tryckmätare, precisionstryckmätare, blodtrycksmonitorer eller andra tryckinstrument. Det kan också vara det kan också användas i stor utsträckning för exakt mätning av tryck; 2.
2. Oljefältvatteninjektion, mätning av mätning av brunnshuvudutrustning, mätning av kraftutrustning Pumpinlopp och utloppstryckmätning; 3.
3. Petrokemisk industri: Vakuum, mikrotryck och frätande gas och vätsketryck i produktionsprocessen
Petrokemisk industri: vakuum, mikrotryck och frätande gas och vätsketryck i produktionsprocessmätningen; 4.
4. OEM -tillämpning av hydraulsystem, kylning och processövervakning.
5. Högtemperaturmedium, viskös medium och vätskehöjdmätning; 6.
6. Luftkonditioneringsapparater, gasbearbetningsutrustning, ventilatorer, medicinsk utrustning, arbetsarbete, kompressorer och isobarisk tryckmätning av kraft.
Mätning av kraft.
◆ Teknisk parametrar:
| Modell | YS-100 | YS-150 | ||||
| Nominell diameter | Φ 100 | Φ 150 | ||||
| Monteringstyp | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Passande trådar | M20 × 1.5 | |||||
| Mätområde | Mätmetod | Noggrannhetsklass ( %Fs) | Garanterad noggrannhetstemperaturområde | |||
| (0 ~ 60) PA | Differentiell tryck | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Differentiell tryck | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Differentiell tryck | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Differentiell tryck | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Mättryck, differentiellt tryck | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Mättryck, absolut tryck | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Mättryck | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Mättryck | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Mättryck | 0 ℃ ~ 50 ℃ | ||||
| Tryckenheten som introducerats ovan Pa och andra tryckenheter kan också användas i praktisk tillämpning, till exempel: Kgf/cm2 、 bar 、 mbar 、 psi 、 mmh2o 、 mmhg 、 bankomat | ||||||
| Användningsförhållanden | Temperatur: -10 ° C ~ 50 ° C; Relative humidity: < Lufttryck: 86 ~ 106 kpa | |||||
| Gränssnitt | ★ Kommunikationsserieport: Rs232 ★ Baud Rate: 2400 , 4800 , 9600 Valfritt (fabriksstandard 9600 ) ★ Datalängd: 8 bitar; Stoppbitar: 2 bitar ★ Mätadress: 1 ~ 112 | |||||
| Ytterligare funktioner | ★ Temperaturmätning: - 30 ° C ~ 90 ° C; Upplösning: ± 0.1 °C ★ Peak Recording: Registrerar de maximala och minsta tryckvärdena som inträffar under mätningen ★ Överspänningslarm: Larmtröskeln kan ställas in godtyckligt inom mätområdet ★ Timeravstängning: Du kan ställa in en timer för att stänga av | |||||
| Analogt urtavla | ★ Tryckprocentindikering: Pekaren visar procentandelen av tryckmätningen i form av en fläkt ★ Tryckfluktueringsindikering: Svängen av en pekare indikerar hur mycket den intilliggande sekundärtrycksmätningen fluktuerar ★ Tröskeln för trycklarmtröskeltröskel: Arrangemanget av tre pekare används för att visa om det nuvarande tryckvärdet överskrider larmtröskeln | |||||
| På skärmen | Fstn LCD -skärm; 5-siffrig visa; Blå bakgrundsbelysning | |||||
| Strömförsörjningsläge | Inbyggt batteri (se instruktionshandboken för batterimodell) | |||||
| Seismisk betyg | V · H · 3 | |||||
| Intrångsskydd | IP63 | |||||
| Verkställa standarden | JB/T 7392 | |||||
| Obs: Det kan också göras till rörtrådar eller avsmalnande rörtrådar enligt användarkraven (se urvalsguide). | ||||||
◆ Mått:
| Radiell direkt (I.) | Axial Excentrisk direkt (ii.) |
| Axial excentrisk spolmontering (iv.) | Radiell konvexa fäste (vi.) |
| Modell | Mått( mm ) | |||||||
| En | B | C | D | d0 | d1 | d2 | M | |
| Ys100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
