◆ Modell: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Användning: Denna serie mätare är alla gjorda av rostfritt stål, med inre säkerhetspartition och tryckavlastningshål på toppen för att frigöra överdrivet tryck i fallet på grund av brott som orsakas av överbelastning eller trötthet i elastiska element, för att skydda säkerheten för operatörer och utrustning och anläggningar, och det finns ett vätskefyllt stopp och en inre kompensation av diaphragm vid toppen av mätaren, vilket kan vara fåtalt, och det finns ett vätskefyllt stopp och en intern kompensation av diaphragm vid toppen av mätaren, som kan vara fylld med vätskan. Vätskefyllda säkerhetsmätare är vibrationsresistenta, vilket förhindrar skador på insidan av mätaren på grund av vibrationer och smörj de inre komponenterna för att minimera slitage och korrosion.
Dessa mätare används ofta i borrning, raffinering, kemisk, mat, farmaceutisk, marin, offshore oljeplattformar och andra branscher.
| modellnummer | Yq60 | Yq100 | Yq150 | |
| Nominell diameter | Φ 60 | Φ 100 | Φ 150 | |
| Installationsformulär | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Anslutningstråd | M14 × 1.5 | M20 × 1.5 | ||
| Noggrannhetsklass | 2.5 | 1.6 | ||
| Mätområde （ MPA ） | Ledig: -0.1 ～ 0 Tryckvakuum ： -0.1 ～ 0,06 -0.1 ～ 0,15 -0.1 ～ 0.3 -0.1 ～ 0,5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tryck: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Användningsförhållanden | temp ： -40 ℃～ 70 ℃ | |||
| vibrationsbedömning | V · H · 3 | |||
| Borden Tube Material | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Fall och anslutningsmaterial | 1cr18ni9ti ； Sus304 | |||
| skyddsklass | IP65 | |||
| Implementeringsstandarder | GB/T1226 | |||
| Obs: 1. Gemensamma trådar kan anpassas enligt användarkraven. | ||||

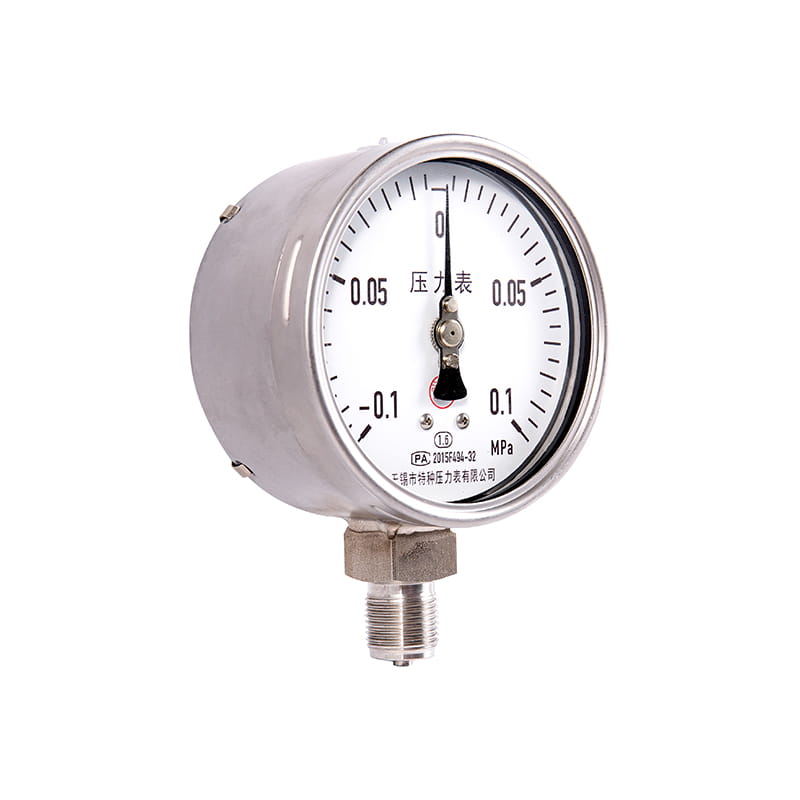

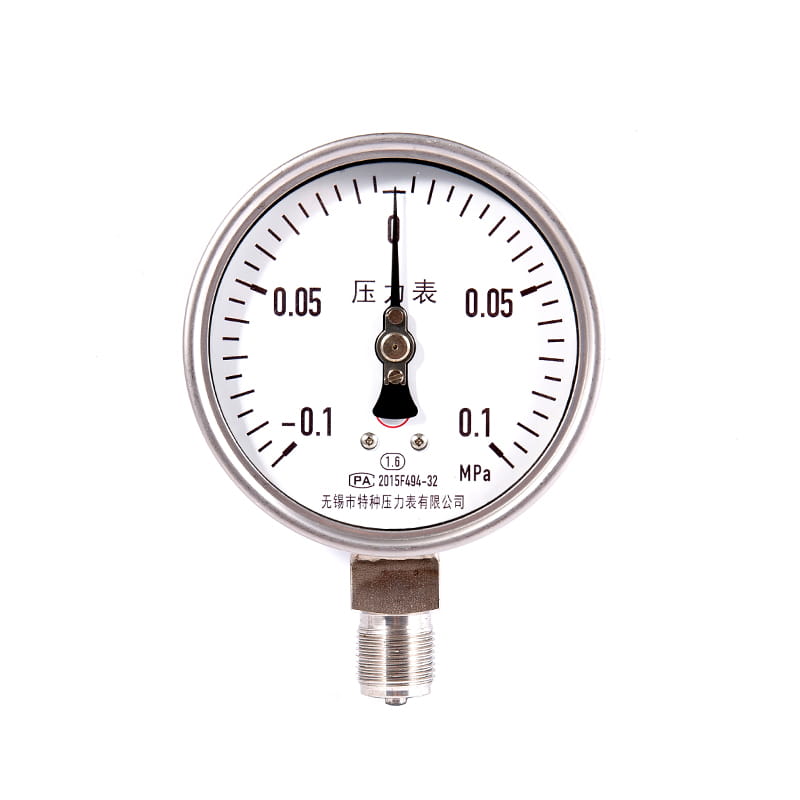

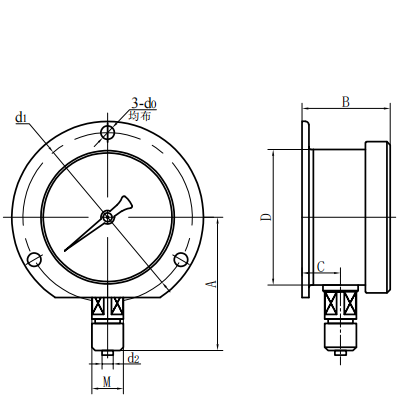

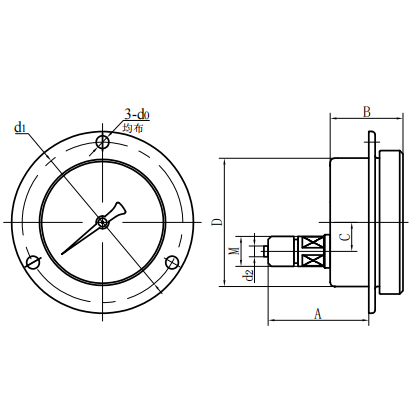

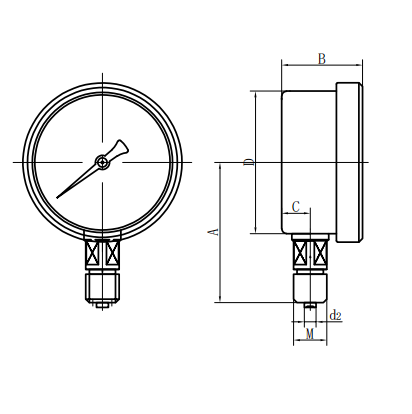

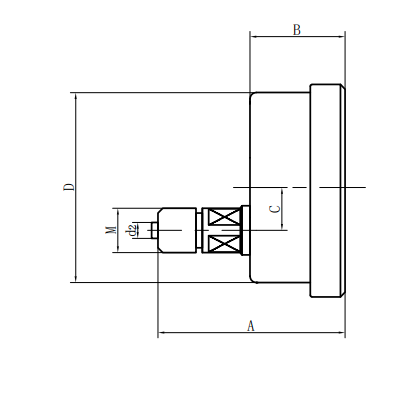

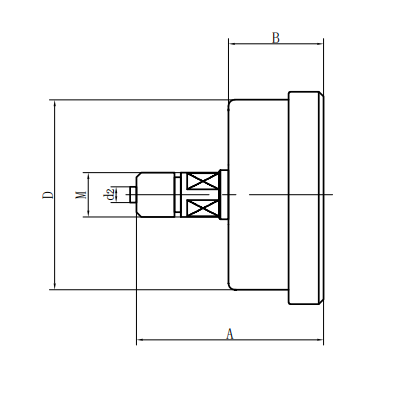

◆ Externa dimensioner:
| Radiell direkt typ (ⅰ) | Axial excentrisk direkttyp (ⅱ) |
| Axial Concentrisk direkt typ (III) | Axial excentrisk insatstyp (IV) |
| Axial koncentrisk insertionstyp (V) | Radiell konvex typ (VI) |
| modellnummer | Övergripande dimensioner （ mm ） | |||||||
| En | B | C | D | d0 | d1 | d2 | M | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yq100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yq100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yq100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
