Kärnguide för modell, struktur och material av fotoelektrisk kontakttrycksmätare

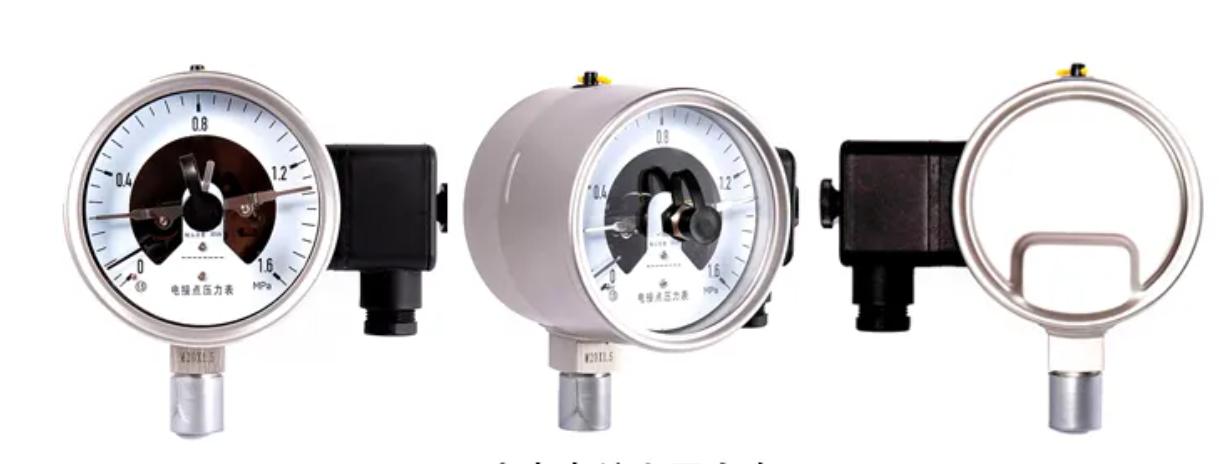

Fotoelektrisk kontakttrycksmätare

Den fotoelektriska kontakten tryckmätare är ett intelligent instrument som integrerar tryckmätning, visning och automatisk kontroll. Den upptäcker tryckvärdet genom icke-kontakt fotoelektrisk avkänningsteknik och kan mata ut en switch-signal när trycket når den förinställda övre eller nedre gränsen och därigenom kontrollerar start eller stopp för extern utrustning (såsom vattenpumpar, motorer, larm, etc.).

Du kan betrakta det som en mycket "smart" och "säker" tryckomkopplare, utrustad med en intuitiv pekare.
Vid industriell automatiseringskontroll påverkar noggrannheten för tryckövervakning och larm direkt produktionssäkerhet och effektivitet. Den fotoelektriska kontakttrycksmätaren, som ett viktigt instrument med både mät- och kontrollfunktioner, dess modellval, strukturell design och materialegenskaper utgör ofta kärnan i urvalsprocessen. Idag kommer vi att vägleda dig att demontera dessa tre kärndimensioner och hjälpa dig att snabbt förstå de viktigaste punkterna för urvalet.

1 ， vanliga modeller av fotoelektriska kontakttrycksmätare
· YXC -serien: Grundtyp fotoelektrisk kontakttrycksmätare, lämplig för allmänna industriella miljöer.
· YXG -serien: Hög precisionstyp, med mätnoggrannhet upp till 0,5 klass.
· YXK -serien: Explosionssäker typ, lämplig för brandfarliga och explosiva miljöer.
· YXW -serien: Sanitär typ. Speciellt utformad för livsmedels- och läkemedelsindustrin.
· YXF -serien: Korrosionsbeständig typ, lämplig för mycket frätande media.

2, struktur: Tre kärnkomponenter bestämmer instrumentets prestanda
Strukturen för den fotoelektriska kontakttrycksmätaren är utformad kring "Precise Measure Reliable Alarm", och den består främst av tre huvudmoduler. Varje komponent har en tydlig ansvarsfördelning:

· Mätmekanism: Kärnkomponenten är Bourdon -röret. När det uppmätta mediet kommer in i röret genomgår rörkroppen deformation på grund av trycket, och denna deformation överförs genom anslutningsstången för att rotera pekaren och därigenom uppnå den mekaniska visningen av tryckvärdet.

· Fotoelektrisk omvandlingsmekanism: Den består av en skuggningsplatta, en ljuskälla och en fotoelektrisk sensor. När pekaren (eller skuggplattan kopplad till pekaren) roterar till den förinställda övre eller nedre gränsläget, blockerar skuggplattan eller leder ljuskällan och utlöser den fotoelektriska sensorn för att skicka en switch -signal och därigenom uppnå tryckalarm eller kontroll.

· Skal- och korsningsbox: Skalet skyddar de inre komponenterna, medan korsningsrutan används för att ansluta styrkretsen. Vissa modeller kan inkludera värmeavledningshål eller tätningsstrukturer, som är lämpliga för olika miljöer.

3, Material: Anpassning till arbetsförhållanden är nyckeln
Materialvalet bör baseras på mediet som ska mätas (såsom frätande vätskor, högtemperaturgaser) och miljön (såsom fuktighet, damm). Kärnkomponentmaterialet är följande.

· Bourdon Tube:

Vanliga medier (vatten, luft): Kopparlegering (H62 mässing), låg kostnad och god seghet;

Frätande media (syra- och alkalilösningar): 316L rostfritt stål, med stark korrosionsbeständighet;

Högtemperaturmedium (> 150 ℃): Hastelloy -legering, resistent mot höga temperaturer och kryp.

·Fall:

Normal miljö: ABS -teknik, lätt och isolerande;

Hårda miljöer (utomhus, kemiska zoner): 304 rostfritt stål, rostsäker, slagbeständig.

·Förbindelse:

I överensstämmelse med fjäderrörsdesignen, för att förhindra korrosion orsakad av olika metaller i mediet som kommer i kontakt, används 304 rostfritt stål och mässing ofta.

· Tätningsdelar:

Nitrilgummi: resistent mot oljor och vatten, med ett temperaturintervall från -40 till 120 grader Celsius.

Fluorgummi: Lämplig för starka frätande och högtemperaturmedier, med ett temperaturintervall från -20 till 120 grader Celsius.

Sammanfattning:
För att välja rätt fotoelektrisk kontakttrycksmätare ligger nyckeln i "att förstå modellen för att bestämma kraven, ta tag i strukturen och prestanda och välja lämpligt material för de specifika applikationsvillkoren".

Vi kommer också att dela instrumentets installation, kalibrering och praktiska driftstekniker. Om du har fler förslag eller frågor, vänligen kontakta oss när som helst! "
