Vad är en kapseltrycksmätare? Kapselns tryckmätares struktur och parametrar

Inom området för lågtrycksmätning har kapseltrycksmätare en betydande position på grund av sin höga noggrannhet och stabilitet. Oavsett om det är för övervakning av lågt tryck i gasledningar, ventilationssystem eller kemiska reaktionskärl, kan deras närvaro ses överallt. Låt oss idag fördjupa oss i modellens betydelser, strukturell sammansättning och materialval av kapseltryckmätare i detalj.


Kapseltrycksmätare: Modell
Grundmodell: Börjar med "YE", där "Y" står för tryckmätare, och "E" syftar specifikt på membranstrukturen (till skillnad från "Y" i vanliga tryckmätare med fjäderrör).

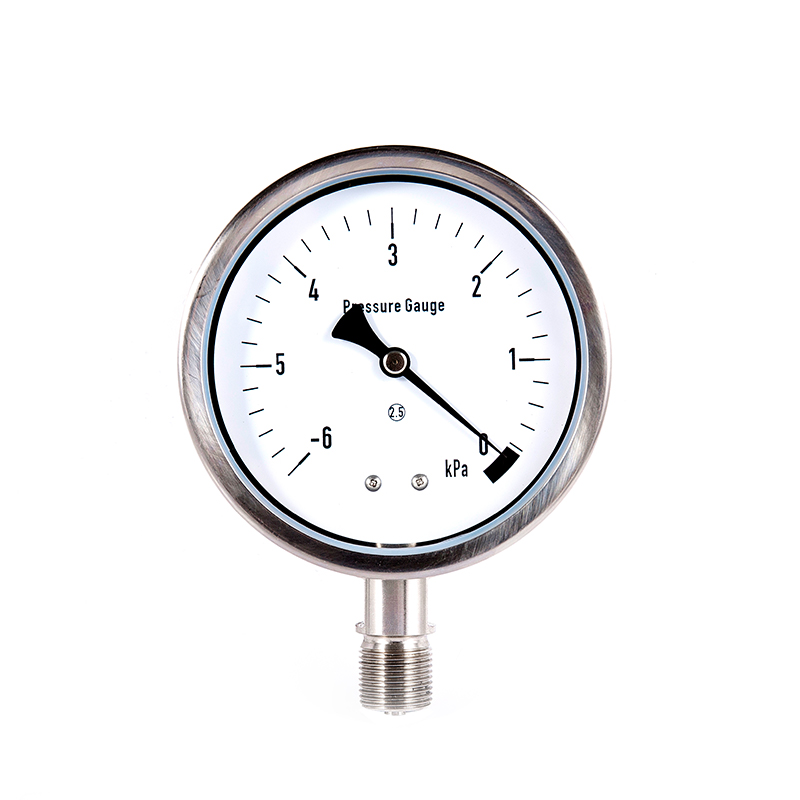

Urtavlans diameter: Numret omedelbart efter det grundläggande serienumret anger rattens diameter (enhet: mm). Till exempel betyder YE-100 att urtavlans diameter är 100 mm, medan YE-150 är 150 mm. Ju större ratten är, desto högre avläsningsnoggrannhet, vilket gör den lämplig för scenarier som kräver långdistansobservation.
Specialfunktionsidentifierare: Vissa modeller kommer att ha extra bokstäver som indikerar specialfunktioner. Till exempel, i "YE-100B", kan "B" indikera ett rostfritt stålmaterial med kanter; i "YE-100Z" indikerar "Z" axiell installation (standard är radiell installation).
Till exempel: "YE-100BZ" indikerar "material av rostfritt stål, rattdiameter 100 mm, axiellt monterad kapseltryckmätare". Bara genom att titta på modellnumret kan du snabbt avgöra om den uppfyller dina användningskrav.

Strukturell uppdelning av kapseltryckmätare
Även om kapseltryckmätare är inte stor i storlek, dess inre struktur är genialiskt utformad och alla komponenter samverkar för att uppnå exakt mätning av lågt tryck.
Kärnmätelement: Kapsel

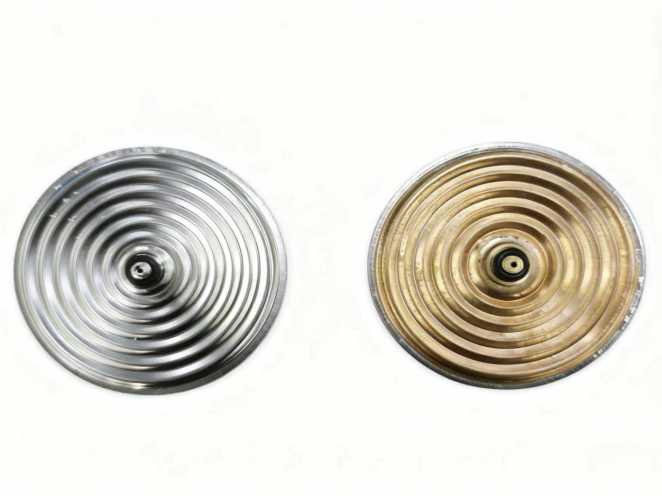

Den bildas genom att svetsa kanterna på två metallmembran (vanligtvis gjorda av kopparlegering eller rostfritt stål), vilket skapar en förseglad platt cirkulär låda. När det uppmätta mediet kommer in i membranlådan kommer membranet att genomgå elastisk deformation (expansion eller kontraktion) på grund av tryckeffekten. Detta är "kraftkällan" för tryckmätning.
Överföringsmekanism: Förstärker små förskjutningar

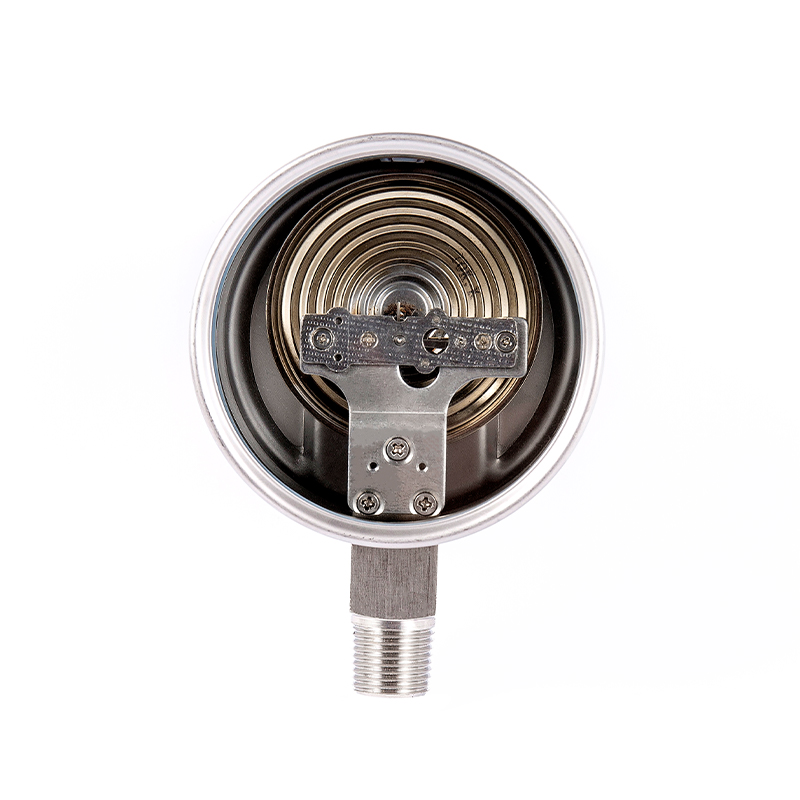

Deformationen av diafragman är extremt liten. Den måste förstärkas genom transmissionsmekanismer som vevstakar och kugghjul innan den kan driva visaren att rotera. Denna process liknar "hävstångsprincipen", som omvandlar små tryckförändringar till synliga pekarförskjutningar.
Indikeringssystem: Visuellt presenterar tryckvärden
Den innehåller pekare och rattar. Skalenheterna är mestadels KPa (kilopascals) eller MPa (megapascals, som vanligtvis används för applikationer i låga intervall). Vissa specialmodeller kan också indikera enheter som stapel, vilket underlättar läsning i olika scenarier.
Skal och anslutningar
Det yttre skalet skyddar de inre komponenterna och tjänar även funktionerna dammtät och fuktsäkert; anslutningarna används för att ansluta den uppmätta rörledningen, vilket för in medeltrycket i kapseln. Gränssnittsspecifikationerna som (M20*1.5) måste matcha pipelinen.

Materialval och tillämpningsscenarier
Materialet i membrantryckmätaren påverkar direkt dess korrosivitet, livslängd och tillämplig miljö. När man väljer det bör man ta hänsyn till egenskaperna hos det uppmätta mediet.
1. Material i membranlådan:
Kopparlegering: Låg kostnad och bra elasticitet, lämplig för mätning av icke-korrosiva gaser (som luft, kväve) eller neutrala vätskor.
Rostfritt stål: Uppvisar stark korrosionsbeständighet och kan användas för att mäta media med spår av korrosiva ämnen (som lätt sura gaser, ånga i fuktiga miljöer). Det är mer hållbart i kemisk industri, kustområden, etc.
2. Skalmaterial:
Vanligt kolstål: Ytbehandlad med färg, låg kostnad, lämplig för torra och icke-korrosiva inomhusmiljöer.
Rostfritt stål: Högre skyddsnivå, kan stå emot fukt, damm och milda korrosiva gaser, lämplig för utomhus eller tuffa miljöer.
3. Tätningsmaterial:
Tätningen mellan fogen och huset görs vanligtvis med nitrilgummi eller silikongummi. Nitrilgummi har god oljebeständighet, medan silikongummi är mer motståndskraftig mot höga temperaturer. Valet av material kan göras baserat på mediets temperatur och egenskaper.

Även om kapseltrycksmätare huvudsakligen används i "lågtrycksfält", är de oumbärliga i industrier som gassäkerhet, miljöövervakning och livsmedelsförädling. För att få ut det mesta av deras värde i rätt position är det nödvändigt att förstå deras modellbetydelser, förstå de strukturella principerna och välja lämpliga material. Nästa gång du köper kan du hänvisa till den här guiden för att enkelt hitta rätt modell!
