YSX Series Intelligent Digital (elektrisk kontakt) tryckmätare

◆ Modell: Ysx 100

◆ Introduktion: Intelligent digital elektrisk ordkontakttrycksmätare är en uppsättning tryckdisplay, signalkontroll, trycköverföring i en av de intelligenta produkterna som noggrant utvecklats av vårt företag, med hjälp av högprecisionsdiffusionssensor, med hög kostnadsanalog-till-digitalt konverteringschip, kombinerat med en mängd olika tryckkontroll, analog signalpraxis moduleprogram, med hög kostnadsprestanda, hyrbar och relationell arbetsarbete, långa livslångt liv och andra andra fördelar.

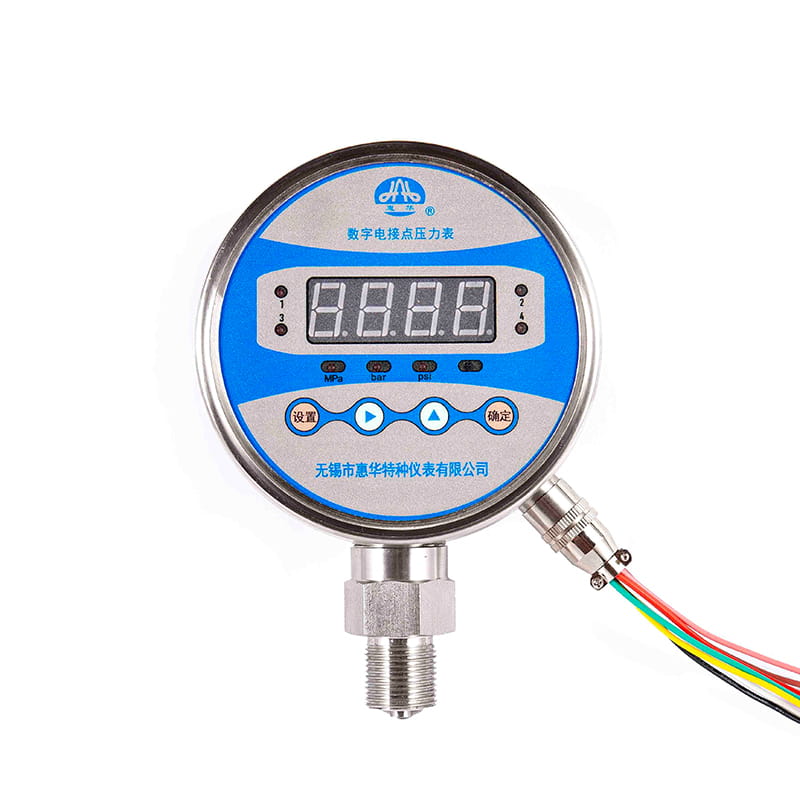

Fyrsiffrig LED Digital display för tydlig läsning i mörkret. MPA , kg/cm2 , Psi , bar och andra tryckenheter kan växlas godtyckligt.

En mängd olika modulinställda funktioner, flerkanalig intelligent signalutgång, gör processkontrollen kortfattad och praktisk:

Bitkontrollsignal: relä, tyristor, transistor ( Pnp typ eller Npn typ) valfritt.

analoga överföringssignaler; 4mA ~ 20 mA DC Standardströmsignal, 1v ~ 5V , 1v ~ 10V Standard DC -spänningssignal är valfri och har migreringsfunktion.

Den har en tryckkälla för överbelastning av tryckkälla för att skydda utrustningen från ett osäkert tillstånd för övertryck. Parameterinställningens lösenordslås förhindrar andra från att olagligt ändra setparametrarna och påverka enhetens normala drift.

Få en offert

◆ Teknisk parametrar:

Modell	YXS100
Installation:	Ⅰ、ⅱ、ⅳ、ⅵ
Passande trådar	M20 × 1.5
Noggrannhetsklass	0.5 ； 1.0 ； 1.6 (Frivillig)
Mätområde （ KPa ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Mätområde （ MPA ）	Sann utrymme: -0.1 ~ 0 Tryckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0,5 -0.1 ~ 0,9 -0.1 ~ 1.5 -0.1 ~ 2.4 Tryck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Användningsförhållanden	Temperatur: -10 ° C ~ 85 ° C; Relativ luftfuktighet: 5 %~ 85 %
Elektriska parametrar	★ Strömförsörjning (valfritt): 24V DC ; 220V AC ★ Strömförbrukning: ≤. 1.5W ★ Reläutgång: Max belastning: 3A 220V AC; 3A 30V DC Elektriskt liv: 100 000 Times ★ Transistorutgång: Max belastning: 0,5A 24V DC ★ Thyristor Output: 5A 220V AC Elektriskt liv: 1000000 Times ★ Kontrollkanal: Oberoende fyrvägsomkopplare kan ställas in godtyckligt inom intervallet ★ Analog signalutgång: Standardström Signal: ( 4 ~ 20 ) ma DC Standardspänningssignal: ( 1 ~ 5 ) V (( 1 ~ 10 ) V DC
Intrångsskydd	IP63
Seismisk betyg	V · H · 3
Överbelastningsområde	10% av sortimentet
Datauppdateringsfrekvens	3 Times / sekund
Ledning	Se instruktionshandboken för mer information
Verkställa standarden	JB/T 7392
Obs: Det kan också göras till rörtrådar eller avsmalnande rörtrådar enligt användarkraven (se urvalsguide).

◆ Mått:

Radiell direkt (I.)

Axial Excentrisk direkt (ii.)

Axial excentrisk spolmontering (iv.)

Radiell konvexa fäste (vi.)

Modell	Mått( mm )
Modell	En	B	C	D	d0	d1	d2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
