Vad är en fjärrtrycksmätare?

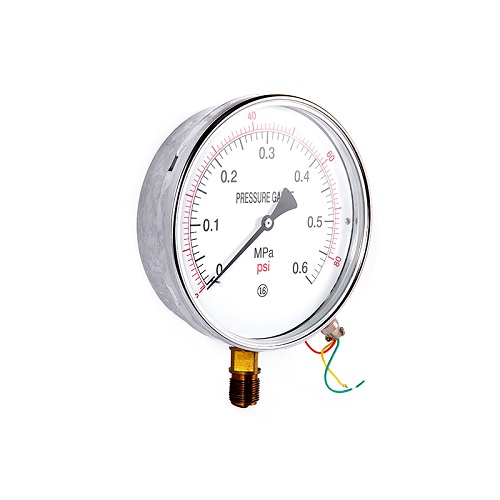

Fjärröverföringspressmätare
Inom industriell produktion och olika teknikområden är tryckmätning en avgörande uppgift. Fjärröverföringstryck mätare , som instrument som kan omvandla tryckvärden till elektriska signaler och överföra dem på distans, spelar en oföränderlig roll. De kan inte bara visa tryckvärdena i realtid utan kan också överföra data till fjärrkontrollcentret, vilket underlättar operatörer att övervaka och justera när som helst.
Idag, låt oss fördjupa sig i modellerna, strukturerna och materialet i FarTray -tryckmätarna.

1. Avlying av betydelsen av modellnummer
Modellnumret för fjärrtrycksmätaren innehåller vanligtvis mycket information. Namnreglerna för modeller för olika tillverkare kan variera något, men i allmänhet följer de vissa mönster. Att ta den gemensamma YTZ-150 som ett exempel:
"Y" representerar en tryckmätare, som är den universella symbolen för tryckmätprodukter, vilket indikerar att den tillhör kategorin tryckmätinstrument.
"TZ" indikerar i allmänhet fjärröverföringsmetoden, såsom resistensfjärröverföring. Här indikerar det att denna tryckmätare uppnår fjärröverföring av trycksignaler genom motståndsförändringar.
"150" indikerar att den nominella diametern för tryckmätarens urtavla är 150 mm. Den större ringdiametern gör avläsningarna tydligare och är lämpliga för situationer där tryckvärdet måste observeras på avstånd.
Dessutom kommer vissa modeller att följas av andra bokstäver. Till exempel kan "Z" indikera en chockbeständig typ, vilket indikerar att denna fjärrtrycksmätare har en viss förmåga att motstå mekanisk vibration och är lämplig för arbetsmiljöer med vibrationer; "B" kan representera rostfritt stålmaterial, vilket innebär att tryckmätaren väljer rostfritt stål som dess material, vilket förbättrar dess korrosionsbeständighet och lämplig för att mäta tryck från frätande media.

2. Omfattande analys av intern struktur
Fjärrtryckmätaren består huvudsakligen av mätdelen, resistenselement, transmissionsmekanism, bostads- och anslutningsgränssnitt etc.
Mätningssektion: Kärnkomponenten är Bourdon -röret, som är ett ihåligt metallrör som böjs i en specifik form (vanligtvis i form av en C). När trycket från det uppmätta mediet kommer in i Bourdon -röret kommer röränden att genomgå elastisk deformation på grund av kraften. Ju större tryck, desto mer uppenbar deformation. Denna deformation är grunden för tryckmätning, och den efterföljande signalomvandlingen och displayen är alla baserade på detta.
Motståndselement: Vanligtvis används en glidande potentiometer. Borsten är ansluten till transmissionsmekanismen för fjäderröret. När fjäderröret deformeras på grund av tryckförändringar kommer den att driva borsten att glida på potentiometern och därmed ändra motståndsvärdet för potentiometern. Denna förändring i motståndsvärdet är proportionell mot det uppmätta trycket, vilket uppnår omvandlingen från trycksignal till motståndssignal.
Överföringsmekanism: Den består av anslutningsstavar, växlar osv. Den fungerar som en "bro" och en "förstärkare". Å ena sidan överför den den lilla deformationen av fjäderröret till borsten, vilket får den att glida på potentiometern; Å andra sidan förstärker det den lilla förskjutningen av fjäderröret och driver pekaren att rotera på ratten för att indikera tryckvärdet lokalt.
Skal: Dess huvudfunktion är att skydda de inre komponenterna, förhindra damm, fukt, mekaniska kollisioner etc. från att orsaka skador på de inre precisionsdelarna. Vanliga skalmaterial inkluderar kolstål och rostfritt stål. Kolstålskal har en lägre kostnad och är lämpliga för allmänna arbetsmiljöer; Rostfritt stålskal har bättre rostförebyggande och korrosionsbeständighetsegenskaper och är lämpliga för hårda miljöer som de med fuktiga förhållanden eller frätande gaser eller vätskor.
Anslutningsgränssnitt: Detta används för att ansluta den testade utrustningen till rörledningen. Den vanliga anslutningsmetoden är gängad anslutning. Till exempel används den gängade specifikationen av M20*1.5 ganska vanligt. Denna anslutningsmetod är bekväm för installation och har god tätningsprestanda, vilket säkerställer att det testade mediet inte kommer att läcka.

3. Materialval
Valet av material för varje komponent i fjärrtrycksmätaren påverkar direkt dess prestanda, tillämpliga sortiment och livslängd:
Borden Tube Material:
Kopparlegering: såsom fosforbrons, etc., har god elasticitet och korrosionsbeständighet och har relativt låga priser. De är lämpliga för att mäta trycket på vätskor, gaser eller ångor som inte har någon explosionsrisk, kristalliseras inte, inte stelnar och orsakar inte korrosion till koppar- och kopparlegeringar. Till exempel används de för att mäta trycket från vanliga medier såsom vatten och luft.
Rostfritt stål: Material som 304/316/316L rostfritt stål har extremt stark korrosionsbeständighet. De är lämpliga för att mäta trycket på vätskor, gaser eller ångor som har en svag alkalisk natur men ingen explosionsrisk, kristalliseras inte och inte stelnar. De används allmänt inom branscher som kemiteknik, petroleum och läkemedel. De uppmätta medierna i dessa branscher har ofta vissa frätande egenskaper.
Skalmaterial:
Kolstål: Det är kostnadseffektivt, enkelt att bearbeta och kan uppfylla skyddskraven för tryckmätare i allmänna miljöer. I vissa fall där korrosionsmotståndet inte är mycket efterfrågat och miljön är relativt torr utan frätande ämnen, såsom i vanliga mekaniska bearbetningsverkstäder, kan kolstål inneslutna fjärröverföringstryck mätare väljas.
Rostfritt stål: Det har utmärkta egenskaper mot rost och korrosionsmotstånd. Även i fuktiga eller miljöer med frätande gaser eller vätskor kan det fungera stabilt under lång tid. Inom branscher som kemiteknik, marinteknik och livsmedelsbearbetning, där arbetsförhållandena är hårda, är rostfritt stål inneslutna avlägsna transmissionstryck mätare ett bättre val.
Anslutningsmaterial:
Kopparkontakt: Vanligtvis används i samband med fjäderrör av kopparlegering, det är lämpligt för tryckmätningssystem utan frätande media. Den har god kompatibilitet med kopparlegeringsjfjäderrör och kan säkerställa utmärkt anslutning och tätningsprestanda.
Rostfritt stålfog: Kombinerat med fjäderrör i rostfritt stål är det lämpligt för situationer som involverar frätande media. Dess korrosionsbeständighet är kompatibel med den för fjäderröret i rostfritt stål, vilket effektivt förhindrar läckage och andra problem vid leden på grund av mediekorrosion och därmed förbättrar hela systemets tillförlitlighet och livslängd.
Sammanfattning:
Modellen, strukturen och materialet för fjärrtrycksmätaren är sammanhängande och ömsesidigt inflytelserika. När du väljer en fjärrtrycksmätare är det nödvändigt att överväga dessa faktorer omfattande baserat på det specifika applikationsscenariot, egenskaperna hos det uppmätta mediet och mätnoggrannhetskraven. Endast på detta sätt kan fjärrtrycksmätaren fungera stabilt och pålitligt under dess drift, vilket ger exakt stöddatastöd för industriell produktion och konstruktion. Vi hoppas att alla genom denna introduktion kan ha en djupare förståelse och kunskap om fjärrtrycksmätare.
