Hur jämför tryckinstrument med trycksensorer och givare?

Tryckinstrument kontra trycksensorer kontra tryckomvandlare: Förstå skillnaderna

Introduktion
Tryck är en grundläggande fysisk parameter som spelar en avgörande roll i många branscher, inklusive fordons-, flyg-, medicinska och industriella automatisering. Noggrann tryckmätning är avgörande för att upprätthålla systemprestanda, säkerhet och effektivitet. Utan korrekt övervakning kan system möta fel, säkerhetsrisker eller minskad produktivitet.

I mätningen av tryckmätning används ofta termer som tryckinstrument, trycksensorer och tryckomvandlare utbytbart, vilket kan skapa förvirring. Medan dessa enheter är relaterade, tjänar var och en en tydlig roll för att upptäcka, konvertera och visa tryckdata. Att förstå skillnaderna mellan dem är nyckeln till att välja rätt enhet för din specifika applikation.

Den här artikeln syftar till att klargöra dessa koncept, jämföra deras funktionaliteter och ge vägledning om hur man väljer den mest lämpliga tryckmätningsanordningen.

Vad är tryckinstrument?
Tryckinstrument är en bred kategori av enheter som är utformade för att mäta, övervaka och ibland kontrollera tryck i ett system. De är inte begränsade till en enda funktion utan omfattar olika verktyg och enheter som kan upptäcka, visa eller överföra tryckinformation.

Exempel på tryckinstrument

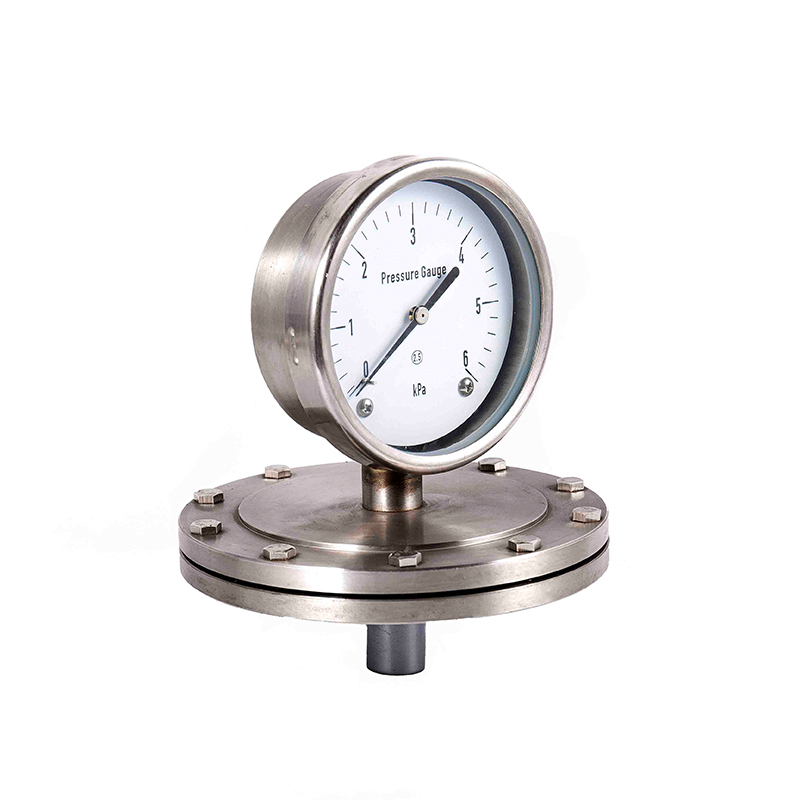

Tryckmätare: Mekaniska instrument som ger en visuell indikation på systemtrycket. Vanliga typer inkluderar analoga uppringningsmätare och digitala mätare.
Trycktransmitterare: Enheter som omvandlar tryck till en elektrisk signal för fjärrövervakning och kontroll.
Tryckomkopplare: Instrument som aktiverar en elektrisk krets när en viss trycktröskel uppnås, ofta används för säkerhet eller automatisering.
Manometrar: Enheter som mäter tryck med en kolonn med vätska, vanligtvis används i laboratorie- eller lågtrycksapplikationer.
Allmänna applikationer och funktioner
Tryckinstrument används ofta inom branscher för uppgifter som:

Övervakning av hydrauliska och pneumatiska system
Säkerställa säkerhet i trycksatta rörledningar
Kontrollerande tryck i VVS -system
Mätning av gas och flytande tryck i laboratorieexperiment

Vad är trycksensorer?

Trycksensorer är specialiserade komponenter inom den bredare kategorin av tryckinstrument. Deras primära roll är att upptäcka tryck i ett system och omvandla det till en mätbar signal, som sedan kan tolkas eller överföras av andra enheter. Till skillnad från mekaniska mätare som visar tryck direkt fokuserar sensorer på precision, signalomvandling och integration med elektroniska system.

Hur trycksensorer fungerar
Den grundläggande principen bakom en trycksensor involverar omvandling av tillämpat tryck till en läsbar signal. De flesta sensorer använder ett membran eller membran som deformeras under tryck. Denna mekaniska förändring omvandlas sedan till en elektrisk signal med olika avkänningstekniker.

Typer av trycksensorer
Töjningsmätare trycksensorer

Använd töjningsmätare fästa vid ett membran.
Deformation av membranet förändrar den elektriska motståndet hos töjningsmätaren och genererar en mätbar signal.
Vanligtvis används i industriella och hydrauliska system på grund av noggrannhet och tillförlitlighet.
Kapacitiva trycksensorer

Mät förändringar i kapacitans orsakade av membranrörelse.
Ge hög känslighet och används ofta i lågtrycksapplikationer eller precisionsinstrument.
Piezoelektriska trycksensorer

Använd piezoelektriska material för att producera en elektrisk laddning när mekanisk stress appliceras.
Idealisk för dynamisk tryckmätning, såsom vibrationsövervakning eller höghastighetsindustriella processer.
Piezoresistiva trycksensorer

Lita på halvledarmaterial vars elektriska motstånd förändras under tryck.
Mycket känslig och vanligtvis används i bil- och medicinska tillämpningar.
Applikationer av trycksensorer
Trycksensorer används ofta inom flera branscher:

Industriell automatisering: Övervakning av hydrauliska och pneumatiska tryck i maskiner.
Bil: Mätning av däcktryck, bränsleinsprutning och motorgrenrörstryck.
Medicinska apparater: Övervakning av blodtryck och andningssystem.
Aerospace: Mätning av hytttryck, bränslesystem och hydrauliska kontroller.
Viktiga takeaway: Trycksensorer är kritiska för att exakt upptäcka tryck och omvandla den till en signal som kan övervakas eller bearbetas av elektroniska system. De bildar ryggraden i moderna automatiserade tryckmätningssystem.

Vad är tryckomvandlare?

Tryckomvandlare är specialiserade enheter som är utformade för att omvandla tryck till en standardiserad elektrisk signal, som kan tolkas av styrsystem, datainsamlingsenheter eller digitala skärmar. Medan trycksensorer upptäcker och producerar en rå signal från tryck, inkluderar givare ofta signalkonditionering, vilket gör dem redo för integration i automatiserade eller elektroniska system.

Hur tryckomvandlare fungerar
En tryckomvandlare består vanligtvis av:

Tryckmembran: Ett tunt membran som deformeras under applicerat tryck.
Avkänningselement: Konverterar membrandeformationen till en elektrisk signal, ofta med hjälp av stammätare, piezoresistiva element eller kapacitiva sensorer.
Signalkonditioneringskrets: Förstärker, lineariserar och omvandlar RAW -signalen till en användbar utgång såsom 4–20 mA, 0–10V eller digitala kommunikationsprotokoll.
Excitationskälla: Ger nödvändig spänning eller ström för att driva avkänningselementet och elektroniken.
Viktiga egenskaper hos tryckomvandlare
Utgångssignal: Vanliga signaler inkluderar 4–20 mA -strömslingor, 0–10V spänningsignaler och digitala utgångar kompatibla med industriella styrenheter.
Noggrannhet och linearitet: Högprecisionsgivare kan uppnå minimalt fel och utmärkt linearitet över deras tryckområde.
Tryckområde: Finns i ett brett spektrum av tryckbetyg, från vakuum till flera tusen psi.
Driftstemperatur: Utformad för att motstå miljöer i miljö-, fordons- eller flyg- eller rymdansökningar.
Applikationer av tryckomvandlare
Tryckomvandlare används allmänt där tryckdata måste övervakas digitalt, loggas eller kontrolleras:

Industriell automatisering: Hydraulisk och pneumatisk systemövervakning och processkontroll.
Vetenskaplig forskning: exakt mätning av gas eller vätsketryck i laboratorieexperiment.
Automotive: Motor- och bränslesystemövervakning för prestanda och utsläppskontroll.
HVAC -system: Tryckövervakning vid kylning och värmesystem för effektivitet och säkerhet.
Viktiga takeaway: Tryckomvandlare upptäcker inte bara tryck utan ger också en standardiserad, tillförlitlig elektrisk signal som är lämplig för integration i digitala övervaknings- och kontrollsystem. Detta gör dem idealiska för moderna automatiserade applikationer.

Viktiga skillnader mellan tryckinstrument, sensorer och givare

Även om termerna tryckinstrument, trycksensorer och tryckomvandlare ofta används omväxlande, är det viktigt att förstå deras distinktioner är viktigt för att välja rätt enhet för specifika applikationer.

1. Funktionalitet
Tryckinstrument: Representerar en bred kategori av enheter som mäter, övervakar eller svarar på tryck. De kan vara mekaniska, elektriska eller digitala och inkludera mätare, omkopplare, sensorer och givare.
Trycksensorer: Detektera tryck och omvandla det till en mätbar elektrisk eller mekanisk signal. De är komponenter inom instrument som främst fokuserar på detektering och signalgenerering.
Tryckomvandlare: Konvertera den detekterade trycksignalen till en standardiserad elektrisk utgång, ofta inklusive amplifiering och konditionering för användning i automatiserade eller digitala system.
2. Utgångssignal
Tryckinstrument: Kan ge en direkt visuell avläsning (analog mätare), utlösa en elektrisk switch eller utmatning av en signal via en sensor/givare.
Trycksensorer: producera en rå signal som motsvarar det applicerade trycket, såsom en liten spänning eller motståndsförändring.
Tryckomvandlare: Ge en elektrisk signal att använda (t.ex. 4–20 mA, 0–10V eller digital kommunikation), lämplig för integration med styrenheter, PLC: er eller övervakningssystem.
3. Komplexitet
Tryckinstrument: sträcker sig från enkla mekaniska enheter som DIAL -mätare till komplexa digitala sändare.
Trycksensorer: Vanligtvis mindre, enklare enheter utformade främst för detektion.
Tryckomvandlare: Mer sofistikerade, kombinerar avkänningselement med elektronik för signalkonditionering och tillförlitlighet i industriella eller vetenskapliga system.
4. Applikationer
Tryckinstrument: Tjäna som den allmänna kategorin och kan användas vid övervakning, kontroll eller utlösande system.
Trycksensorer: Vanligtvis används i exakta mätapplikationer, såsom bilsensorer, medicintekniska produkter och industriell övervakning.
Tryckomvandlare: Idealisk för automatisering, datainsamling och industriell processkontroll där exakta elektroniska signaler krävs för ytterligare bearbetning.
5. Hierarkisk relation
Det är bra att förstå att tryckinstrument omfattar både sensorer och givare:

Alla trycksensorer är tryckinstrument, men inte alla tryckinstrument är sensorer.
Tryckomvandlare är i huvudsak förbättrade sensorer, vilket ger en bearbetad signal som är lämplig för industriella och digitala system.

Faktorer att tänka på när du väljer ett tryckinstrument

Att välja rätt tryckinstrument är avgörande för att säkerställa korrekt mätning, systemsäkerhet och långvarig tillförlitlighet. Oavsett om du väljer en tryckmätare, sensor eller givare, bör flera faktorer utvärderas noggrant.

1. Krav på tryckområdet
Bestäm minsta och maximala tryck som ditt system kommer att stöta på.
Välj en enhet som fungerar säkert inom detta intervall medan du ger exakta avläsningar.
Överbelastning av ett tryckinstrument kan leda till skador, felaktiga mätningar eller systemfel.
2. Noggrannhet och precision
Tänk på nivån på precision som krävs för din ansökan.
Hög noggrannhetsenheter, såsom precisionsgivare, är viktiga i applikationer som vetenskaplig forskning, medicinsk utrustning och flyg- och rymdsystem.
Mindre kritiska tillämpningar, såsom HVAC -övervakning, kan tolerera lägre noggrannhet.
3. Miljöförhållanden
Utvärdera temperaturer, luftfuktighet, vibrationer och frätande miljöer.
Silikon-tätade sensorer eller robustiserade givare kan vara nödvändiga för hårda industriella eller utomhusförhållanden.
Se till att instrumentet tål miljömässigt stress utan nedbrytning.
4. Typ av media mäts
Bestäm om instrumentet kommer att mäta vätskor, gaser eller vätskor med flera faser.
Vissa material är bättre lämpade för specifika medier; Till exempel är vissa trycksensorer känsliga för frätande vätskor, medan andra kanske bara arbetar med rena gaser.
Kompatibilitet med mediet säkerställer lång livslängd och konsekventa avläsningar.
5. Utgångssignalkrav
Tänk på om du behöver en mekanisk avläsning, analog elektrisk signal eller digital utgång.
Tryckomvandlare med standardiserade utgångar (4–20 mA, 0–10V) är idealiska för integration med PLC -system, datainsamling eller industriell automatisering.
Att välja rätt utgångstyp säkerställer sömlös integration med kontroll- och övervakningssystem.
6. Kostnad och tillgänglighet
Utvärdera din budget i förhållande till applikationens kritik.
Avancerade givare kan vara dyrare men ger långsiktiga tillförlitlighets- och integrationsfördelar.
För mindre kritiska tillämpningar kan en enkel mekanisk mätare eller grundsensor vara tillräcklig.

Gemensamma applikationer

Tryckinstrument, sensorer och givare är integrerade i ett brett utbud av industrier och applikationer. Att förstå var varje enhet utmärker sig hjälper ingenjörer och tekniker att välja rätt lösning för deras behov.

1. Industrial Automation
Används för att övervaka och kontrollera hydrauliska och pneumatiska system.
Trycksensorer och givare matar data till PLC-system för realtidsövervakning och automatisering.
Väsentligt för att upprätthålla systemeffektivitet, förhindra övertryck och minska driftstopp.
2. Automotive
Trycksensorer mäter motorgrenrörstryck, bränsleinsprutning och däcktryck.
Givare omvandlar tryckavläsningar till elektriska signaler för integration med fordonskontrollsystem.
Hjälper till att förbättra bränsleeffektiviteten, utsläppskontrollen och fordonssäkerheten.
3. Aerospace
Tryckinstrument Övervaka kabintryck, bränslesystem och hydrauliska kretsar.
Sensorer och givare ger exakta avläsningar avgörande för säkerhet och prestanda.
Instrument med hög noggrannhet säkerställer tillförlitlighet i extrema miljöer.
4. Medicinsk utrustning
Trycksensorer används i blodtrycksmonitorer, ventilatorer och andningssystem.
Givare omvandlar avläsningar till signaler för digitala skärmar och patientövervakningssystem.
Noggrannhet och tillförlitlighet är avgörande för patientsäkerhet och diagnostik.
5. HVAC -system
Tryckinstrument övervakar köldmedium-, luft- och vattentryck i värme-, ventilations- och luftkonditioneringssystem.
Sensorer och givare hjälper till att optimera energieffektivitet och systemprestanda.
Förhindra övertryckssituationer och säkerställa säker drift.

Slutsats

Att förstå skillnaderna mellan tryckinstrument, trycksensorer och tryckomvandlare är avgörande för att välja rätt enhet för din specifika applikation.

Tryckinstrument fungerar som den breda kategorin, som omfattar alla enheter som mäter, övervakar eller svarar på tryck, inklusive mätare, switchar, sensorer och givare.
Trycksensorer upptäcker tryck och omvandlar det till en mätbar signal med fokus på noggrannhet och tillförlitlighet.
Tryckomvandlare tar detta ett steg längre genom att konvertera det detekterade trycket till en standardiserad elektrisk utgång, redo för integration i digitala kontrollsystem eller datainsamlingsplattformar.
När du väljer en tryckmätningslösning är det viktigt att överväga tryckområde, noggrannhet, miljöförhållanden, mediekompatibilitet, utgångskrav och kostnad. Att välja rätt instrument säkerställer säkerhet, effektivitet och långsiktig tillförlitlighet i applikationer som sträcker sig från industriell automatisering och bilsystem till flyg-, medicinska apparater och VVS-system.

Genom att förstå dessa viktiga skillnader och applikationskrav kan ingenjörer, tekniker och beslutsfattare göra informerade val, optimera systemprestanda och säkerställa livslängden för deras tryckövervakningslösningar.
