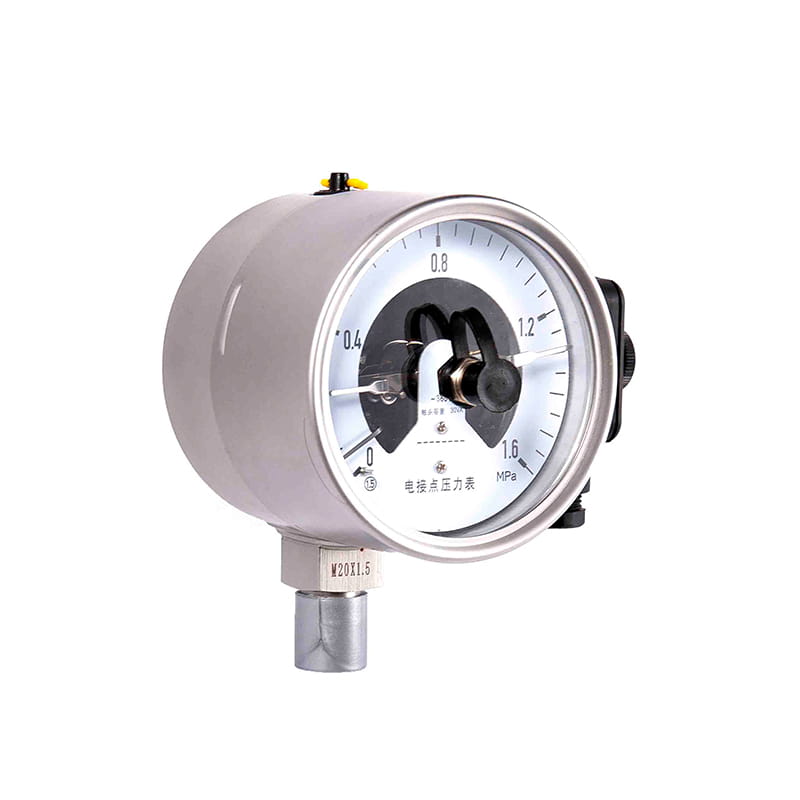

YXD -serien Fotoelektrisk elektrisk kontakttrycksmätare

◆ Modell: YXD100 YXD150

◆ Användningar: Den här typen av instrument är en ersättning för den elektriska kontakttrycksmätaren, den behåller fördelarna med den elektriska kontakttrycksmätaren är intuitiv, lätt att justera, och instrumentet har gjort en grundläggande förbättring, användningen av fotoelektrisk sensor till en kontaktlös signalanordning, genom den fotoelektriska styraren i integrerad kretsförstärkning till den höga produktionen, So-Suititess, Fast Sense, High Contress, High Contricitive Acresting Acrimal Accovering Acrettoy Awitiv Växlingsegenskaper. Det används ofta inom petroleum, kemisk industri, metallurgi, kärnkraftteknologi och ofta växlingsprocess.

Instrumentet är lämpligt för stabil och tillförlitlig mätning och kontroll av trycket på vätskor, gaser eller ångor utan explosionsrisk, icke-kristallisering, icke-spärrning och icke-frätande effekt på koppar- och kopparlegeringar.

Denna typ av instrument har erhållit ett nytt verktygspatent, patentnummer: 99229277.8 .

◆ Om det är nödvändigt att göra en chocksäkert tryckmätare kan den fyllas med glycerin eller silikonolja.

Få en offert

◆ Teknisk parametrar:

Modell

YXD100

YXD150

Nominell diameter

Φ 100

Φ 150

Monteringstyp

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Passande trådar

M20 × 1.5

Noggrannhetsklass

1.6

Mätområde

（ MPA ）

Sann utrymme: -0.1 ~ 0

Tryckvakuum: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5

-0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4

Tryck: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Miljöförhållanden för använda

Temperatur: -10 ° C ~ 55 ° C; Relativ fuktighet: ≤ 75 %.

Elektriska parametrar

★ Maximal belastning: 7A 250V AC; 7A 30V DC

★ Strömförsörjningsspänning: 220V AC

★ Strömförbrukning: ≤2.2VA

★ Elektriskt liv: 105 Times

★ Kontrollläge: fullskalig justerbar övre och nedre gränser, övre övre gränser (dubbla övre gränser), nedre nedre gränser (dubbla nedre gränser) och andra långsamma fotoelektriska switchar

Ledning

Instrumentplugin

Kontrollerare

Yttre ledningar

Nedre gränsen

Övre gräns

Normalt öppen

Medium

Normalt stängd

Normalt öppen

Medium

Normalt stängd

220V Strömförsörjning

Vibrationsmotstånd

V · H · 3

Bourdon Tube Material

QSN4-0.3

Intrångsskydd

IP64

Verkställa standarden

Obs: Den gemensamma tråden kan göras till rörtråd eller avsmalnande rörtråd enligt användarkraven (se valguide).

◆ Tekniska parametrar av Yxg-k kontroller

arbete arbete artikel bitar	Strömförsörjning	AC 220V
	Energiförbrukning	1.2W
	Omgivningstemperatur	5 ℃ ~ 40 ℃
	Relativ luftfuktighet	10% ~ 75%
Förlora ut Röra Punkt	Klassad belastning (resistiv).	AC 250V 8A ； DC 30V 8A
	Elektriskt liv	105 Times
	Mekaniskt liv	1 000 000 Times
	Kontakttyp	Lägre gräns: Normalt stängd, normalt öppen Övre gräns: Normalt stängd, normalt öppen
P.s bitar	1,35x ledskena 1 bit. 2 . 2 Stycken av styrning av järnvägsterminal.

◆ Instrumentdimensioner:

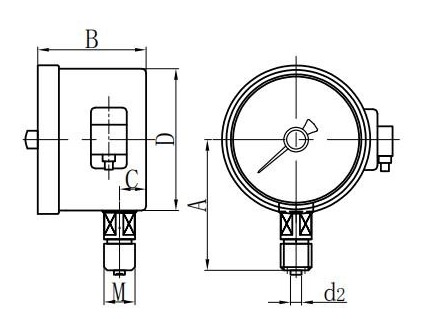

Radiell direkt (I.)

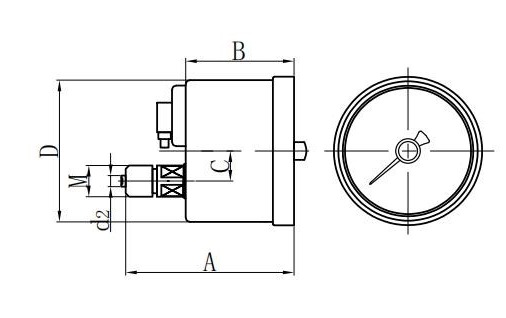

Axial Excentrisk direkt (ii.)

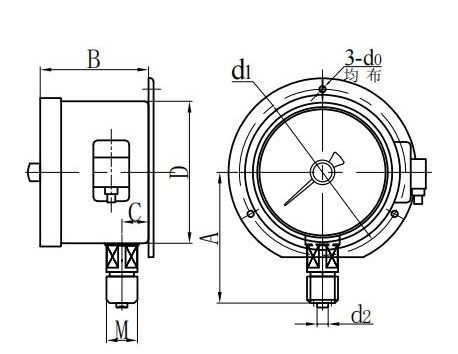

Radiell konvexmontering (vi.)

Axial excentrisk spolmontering (iv.)

Modell	Mått( mm )
Modell	En	B	C	D	d0	d1	d2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
