Har du en tydlig förståelse för bimetal elektriska kontakttermometrar?

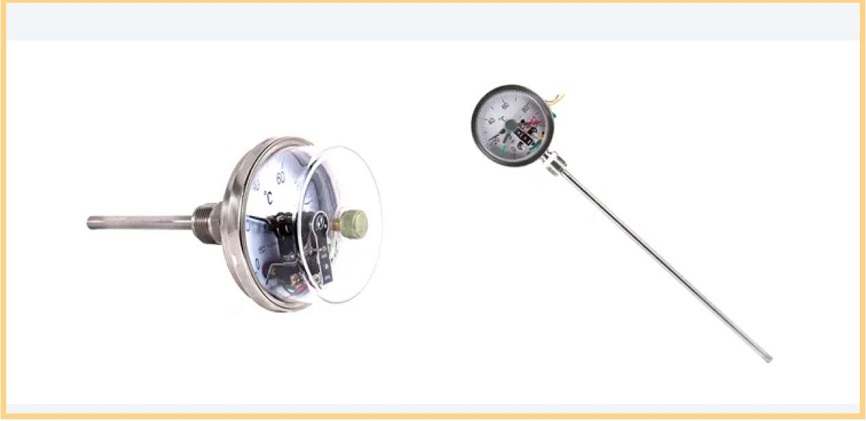

Bimetal elektriska kontakttermometrar

De Bimetallisk elektrisk kontakttermometer är ett industriellt instrument som kombinerar temperaturmätning och automatiska styrfunktioner. Den största skillnaden mellan den och en vanlig termometer är att förutom att indikera temperaturen kan det också automatiskt styra kretsen.

1. Hur läser jag modellnumret? Nyckelparametrarna finns alla i koden.
De model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefix (WSSX): Indikerar tydligt att produkttypen är en bimetallisk elektrisk kontakttermometer.

· Den första siffran (4): representerar installationsmetoden. 1 - Radiell typ (ratten är vinkelrätt mot infogningsstången), 2 - axiell typ (ratten är parallell med infogningsstången), 3 - universell typ (ratten kan rotera 360 °), 4 - flänsstart, 5 - gängad installationstyp.

· Den andra siffran (1): Indikerar ratten på diametern. Alternativen är 1-60 mm, 2-100 mm, 3-150 mm, 4-200mm. Ju större diameter, desto tydligare avläsningen, vilket gör den lämplig för observation av långdistans.

· Den tredje siffran (1): Anger noggrannhetsnivån. 1 - 1,0 nivå, 2 - 1,5 nivå. Ju lägre noggrannhetsnivå, desto mindre mätfel (till exempel 1,0 -nivå betyder att felet inte är mer än ± 1% av intervallet).

· Ytterligare kod: Till exempel, "P" indikerar med skyddande rör, "M" indikerar med vattentät struktur. Valet kan göras enligt användningsmiljön.

2, de tre kärnkomponenterna bestämmer prestandan.
De core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Termometriskt element (temperaturavkänningskärnan): Det är tillverkat genom att rulla ihop två metallark med olika termiska expansionskoefficienter (såsom mässing och iridiumlegering). När temperaturen förändras, böjs det bimetalliska arket på grund av skillnaden i expansion, vilket får pekaren att rotera och uppnå temperaturindikering.

· Elektrisk kontaktenhet (nyckelkomponent för temperaturkontroll): Den består av fasta kontakter och rörliga kontakter. De rörliga kontakterna rör sig tillsammans med pekaren. När temperaturen når det förinställda värdet gör de två kontakterna kontakt/koppling, vilket utlöser ett externt larm eller kontrollkrets (till exempel att starta fläkten och stänga av värmaren).

· Huvud- och monteringskomponenter: De head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, materialval: De materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 steg för att välja rätt produkt

· Mätområde: Välj baserat på temperaturområdet som ska mätas. Det rekommenderas att den faktiska mätningen faller inom 1/3 till 2/3 av intervallet (till exempel, om mätning 0 - 100 ℃, skulle det ge mer exakta resultat att välja ett intervall på 0 - 150 ℃ ge mer exakta resultat).

· Tänk på miljön: För fuktiga/frätande miljöer väljer du rostfritt stålskiva med 316L skyddsrör; För vibrationsscenarier väljer du modellerna med chocksäker struktur.

·Installation: För mätning av rörtemperatur, använd gängad eller flänsinstallation; För mätning av utrustningstemperatur väljer du radiell eller universell typ.

Sammanfattning:
Även om strukturen för den bimetalliska elektriska kontakttermometern inte är komplex, påverkar det rimliga urvalet av modeller och material direkt mätnoggrannheten och utrustningens säkerhet. Vi hoppas att den här artikeln kan hjälpa dig att snabbt förstå kärnkunskapen och undvika urvalsfel. Har du stött på några problem i din användning? Välkommen att lämna meddelanden i feedbackavsnittet ~
