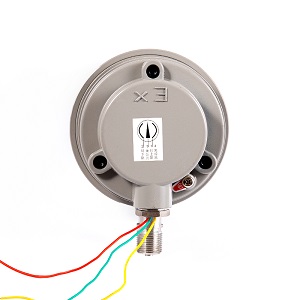

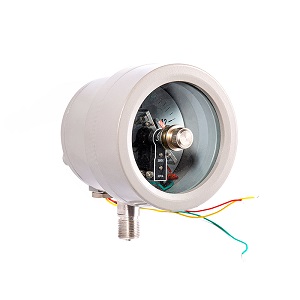

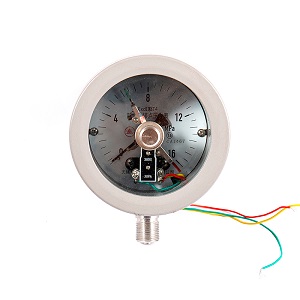

Se detaljer Explosionssäker elektrisk kontakttrycksmätare
I miljöer där det finns explosiva gaser eller damm (som inom petroleum, kemiska och kolbrytningsindustrin), kräver explosionssäker prestanda för tryckövervakningsutrustning direkt produktionssäkerhet. Explosionssäker elektrisk kontakttrycksmätare, som ett viktigt instrument med både tryckmätning och signalkontrollfunktioner, kräver särskilt noggrann val av dess modell, strukturell design och materialval. "Explosionssäker vårdnadshavare", vilket hjälper dig att göra exakta val för industriella scenarier.
1, Model Tolkning: Förstå kärnparametrar från koden
· Modellen för en flamsäker elektrisk kontakttrycksmätare innehåller vanligtvis nyckelinformation såsom explosionssäker betyg, strukturell form, noggrannhetsgrad och mätområde. Ta det vanligt använda "YXB-100" som exempel:
Y: Tryckguage
X: Elektrisk kontakt
B: Explosionssäker typ
100: Ring diameter
· Nyckelfaktorer i urvalet: Explosionssäker betyg måste matcha användningsmiljön (till exempel är IIB-klassen lämplig för propan, eten etc., medan IIC-klassen är lämplig för mer farliga gaser som väte, acetylen, etc.) och temperaturgruppen (T4 indikerar att instrumentets maximala yttemperatur är ≤ 135 ℃) måste uppfylla miljökraven.
2, Strukturell demontering: Tre kärnkomponenter säkerställer explosionsskydd och funktionalitet
Strukturen för den flamsäkra elektriska kontakttrycksmätaren är centrerad kring två kärnkonstruktioner: "Flameproof explosionssäker" och "elektrisk signalkontroll". Det är främst uppdelat i tre delar:
· Explosionssäker fall: Instrumentets "säkerhetsskydd" antar en förseglad design. Även om gnistor genereras inuti på grund av ett fel kan de blockeras av skalet och kommer inte att antända den explosiva blandningen utanför. Samtidigt är skalet utrustat med en tryckavlastningsstruktur för att förhindra brott orsakad av överdrivet inre tryck.
· Mätmekanism: Kärnkomponenten är ett fjäderrör (såsom kopparlegering eller fjäderrör i rostfritt stål). När det uppmätta mediet kommer in i fjäderröret deformeras fjäderröret på grund av trycket och genomgår deformation. Denna deformation överförs genom anslutningsstänger och växelöverföringsmekanismer för att rotera pekaren och därigenom uppnå tryckindikering.
· Elektrisk kontaktenhet: Den består av tre elektriska kontakter (vanligtvis silverlegeringskontakter med god konduktivitet och hög slitmotstånd), och pekaren är utrustad med en rörlig kontakt som kan justeras. När trycket når inställningsvärdet, är den rörliga kontakten kontakt med motsvarande stationär kontakt och en utgångssignal (såsom en larm eller start/stopp för pumpen) genereras för att uppnå automatisk tryckkontroll.
3, Materialval: Olika komponenter är lämpliga för olika arbetsförhållanden.
Materialet bestämmer korrosionsmotståndet, hög temperaturmotstånd och livslängd för instrumentet. Det är nödvändigt att välja material baserat på det uppmätta mediet (såsom frätande vätskor, högtemperaturgaser) och miljöförhållanden :
· Skalmaterial:
Gjutjärn: låg kostnad, lämplig för icke-frätande och torra allmänna explosionssäkra miljöer;
Rostfritt stål (304/316): resistent mot syror och alkalier, lämpliga för miljöer med stark korrosivitet såsom kemiteknik och marina tillämpningar.
· Materialet i mätelementet (fjäderröret):
Kopparlegering (såsom tennbrons): Lämplig för att mäta icke-frätande gaser och vätskor (såsom luft och vatten), med en temperaturgräns på ≤ 100 ℃.
Rostfritt stål (304/316L): visar överlägsen korrosionsbeständighet och värmebeständighet, vilket gör det lämpligt för att mäta frätande media (såsom saltsyra, svavelsyra) eller högtemperaturmedium (temperatur ≤ 200 ℃).
· Elektro-pneumatisk kontaktmaterial:
Silverlegeringar (såsom silver-kadmiumlegering, silver-nickellegering); Utmärkt konduktivitet, låg kontaktslitage, lång tillämplig livslängd och kan ofta signalera på-off-operationer.
· Tätningsmaterial:
Nitrilgummi: resistent mot olja och vanliga lösningsmedel, lämpliga för oljebaserade medier.
Fluorgummi: resistent mot stark korrosion och hög temperatur (≤ 200 ℃), lämplig för applikationer som involverar starka frätande ämnen eller högtemperaturförhållanden.
Sammanfattning:
Valet av explosionssäker elektrisk kontakt tryckmätare Kräver "skräddarsydd efter den specifika situationen": Bestäm först explosionssäker nivå och temperaturgrupp baserat på miljön. Välj sedan mätelementet och husets material enligt det uppmätta mediet. Slutligen lås du in mätelementet och husets material genom modellparametrarna. Slutligen, bestäm de exakta specifikationerna genom modellparametrarna. Att behärska kärnlogiken för sin modell, struktur och material är avgörande för att uppnå säker och stabilt tryckövervakning och kontroll i farliga industriella miljöer.
Om du har några specifika frågor angående urvalet baserat på specifika arbetsförhållanden, vänligen lämna ett meddelande i backend. Vi kommer att ge dig riktade förslag!
