Hur man väljer en sändare？

（Förklaring av modell, struktur och material.）

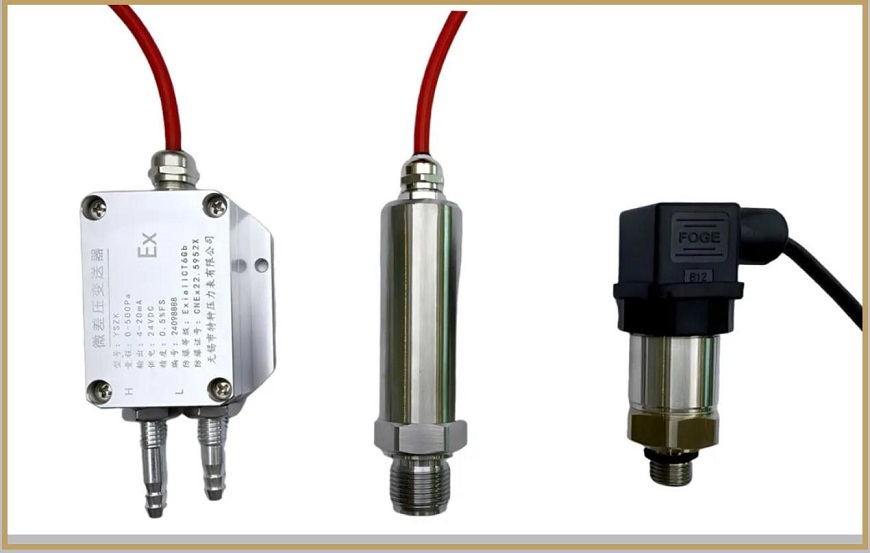

En kompakt trycksändare (på engelska: kompakt trycksändare) är en miniatyriserad anordning som omvandlar den uppmätta trycksignalen (såsom gas eller vätsketryck) till standardiserade elektriska signaler (såsom 4-20mA, 0-5V, etc.) för enklare överföring, visning eller kontroll. Dess funktioner inkluderar liten storlek, lätt vikt, bekväm installation och lämplighet för applikationer med begränsat utrymme (t.ex. inom kompakt utrustning, bärbara instrument eller mikroindustriella system).

1. Nyckeln till att bestämma modellen ligger i parametrarna.
Modellantalet för kompakta trycksändare är vanligtvis en kombination av bokstäver och siffror. Kodningsreglerna varierar något mellan olika tillverkare, men kärnparametrarna är i allmänhet desamma. Genom att överväga dessa punkter kan du snabbt matcha kraven:
· YSZC: Representerar produktserien, vilket indikerar att den tillhör en specifik kompakt trycksändarserie. Det kan vara en kod, bokstav eller intern numreringsregel som fastställts av tillverkaren, eller det kan representera att den har några gemensamma egenskaper.
· Tryckområde: Markerat direkt med siffror. Vanliga enheter inkluderar MPA, KPA och Bar. Till exempel indikerar 0-1 MPa att mätområdet är 0 till 1 megapascal.
· Utgångssignal: Vanligtvis som används i branschen är "4-20mA" (analog signal) och RS485 (digital signal, ofta parad med Modbus-protokoll). Modellen kan indikera den som "420" eller "RS485".
· Noggrannhetsgrad: Det indikeras med siffror eller bokstäver. Till exempel representerar "0,25" en noggrannhet på 0,25 klass och "0,5" är en 0,5 klass. Ju högre noggrannhet, desto mindre mätfel.

2 ， De tre kärnkomponenterna bestämmer prestandan.
Den kompakta trycksändaren är liten i storlek men har en kompakt struktur och fullständiga funktioner. Det är främst sammansatt av tre kärndelar:
· Pressure Sensing Element (Core Sensing Unit): I direktkontakt med det uppmätta mediet omvandlar det trycksignaler till små elektriska signaler. Mainstream-typerna inkluderar "diffus kiselsensor" (hög noggrannhet, snabbt svar, lämplig för konventionella industriella scenarier) och "keramisk sensor" (resistent mot korrosion, antiförorening, lämplig för hårda medier såsom syror och alkalier).
· Signalbehandlingsmodul: tar emot de små signalerna från tryckavkänningselementet och genom amplifiering, filtrering och lineariseringsbehandling omvandlar dem till standardutgångssignaler (såsom 4-20mA). Denna del bestämmer sändarens stabilitet och anti-interferensförmåga.
· Fall och gränssnitt: Skalet fungerar som en skydds- och tätningskomponent, medan gränssnittet används för att ansluta den testade rörledningen/utrustningen. Vanliga skyddsnivåer inkluderar IP65 (dammtät och stänkproof) och IP67 (dammtät och vattentät nedsänkning). Anslutningstyperna inkluderar M20*1,5 tråd (standard), G1/4 -tråd (kejserlig), etc.

3, materialet bestämmer mätutfallet.
Tryckavkänningsmembran: I direktkontakt med mediet är det en nyckelfaktor i materialval.
· 316L rostfritt stål: resistent mot korrosion, med hög styrka, lämplig för de flesta scenarier som vatten, olja och vanliga gaser, och erbjuder bra värde för pengarna.
· Legering C: resistent mot starka frätande medel (såsom saltsyra och svavelsyra), lämplig för hårda miljöer i industrier som kemisk och metallurgi.
· Tantalark: resistent mot starka syror (särskilt hydrofluorinsyra), med höga kostnader, och används endast under speciella omständigheter.
· Keramik: resistent mot syror och alkalier, utan statisk elektricitet, lämplig för hygiennivåapplikationer som mat och medicin (undviker metallföroreningar).
Fallmaterial
Mest tillverkad av gjuten aluminiumlegering (med ytpulverbeläggning, lätt, låg kostnad) eller rostfritt stål (resistent mot korrosion, hög temperatur, lämplig för utomhus och fuktiga miljöer).

Tätningsmaterial
Vanligt använda material inkluderar nitrilgummi (resistenta mot olja, lämpliga för normala temperaturer), fluorgummi (resistenta mot både höga och låga temperaturer, resistenta mot stark korrosion, lämplig för extrema förhållanden) och silikongummi (matgrad, lämplig för hygien -scenarier).

4, Hur man väljer rätt sändare: 3 Nyckeltips
· Fokusera på medium först: För frätande media inkluderar begränsade alternativ hastelloy -legeringar, keramiska membran och för sanitära tillämpningar väljs keramik och silikongummitätningar.
· Fokus på arbetstillstånd andra: För miljöer med högt temperatur väljs ett rostfritt stålhölje och fluorgummitätning. I begränsade utrymmen bekräftas sändarens längd (vanligtvis ≤ 100 mm).
· Tänk slutligen på kraven ： Precisionsbehovet är för en diffusionssensor på 0,25 klass. Dessutom behövs fjärrkommunikation och RS485 -utgången bör väljas.

Sammanfattning:
Även om den kompakta trycksändaren är liten i storlek, är att välja rätt modell, struktur och material är viktigt för att säkerställa dess betydande roll i industriell mätning. Om du har några specifika tvivel om urvalet baserat på arbetsförhållandena, vänligen lämna en kommentar i diskussionsområdet för vidare diskussion!
