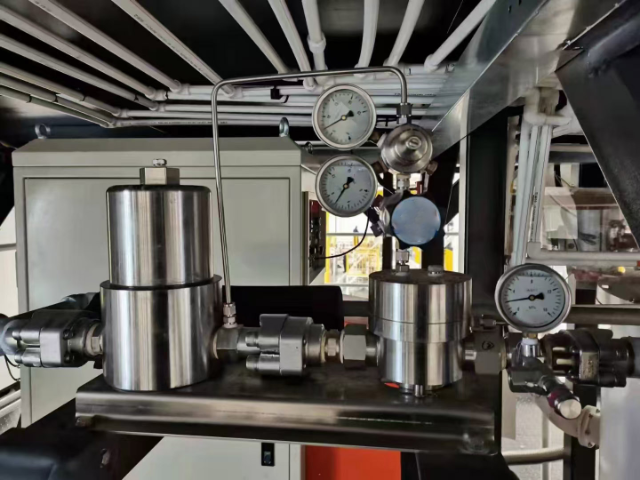

Tryckmätare: En omfattande tolkning från konstruktionsdetaljer till driftsmekanism

1. Huvudstrukturen för tryckmätaren

01 Elastiskt känsligt element

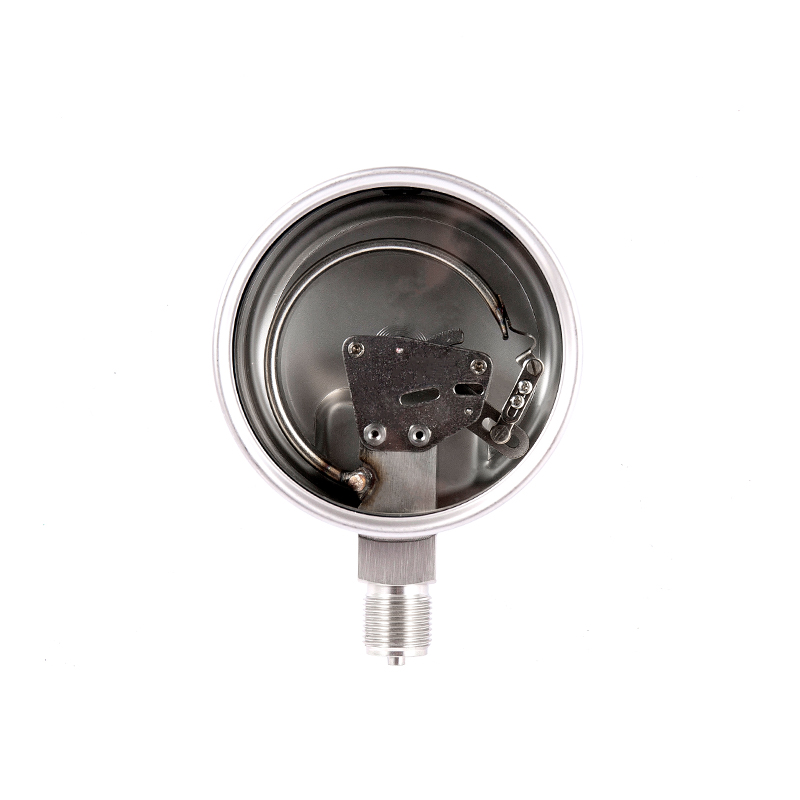

· Bourdon Tube: Det vanligaste elastiska elementet, det är i form av en C-form, spiral eller spiralform, och är gjord av kopparlegering eller rostfritt stål. När interiören är under tryck kommer Bourdon -röret att sträcka sig utåt, vilket får pekaren att rotera.
· Membran: Används för mätning lågt tryck och korrosivitetsmeduim, tillverkad av metall eller gummi som kommer att deformeras efter att ha påverkats av tryck.
· Bälg: Lämplig för att mäta mycket små tryck, med stor deformation och hög känslighet.

02 Transimission Gear
· Länkstång: Anslut de elastiska elementen och växelmekanismen för att överföra deformationsförskjutning.
· Fläktformad växel: Konverterar linjär rörelse till rotationsrörelse och förstärker pekarens avböjningsvinkel.
· Små växlar: Meshes med sektorns växel och driver pekaraxeln för att rotera.

03 Indikerar enhet
· Pekare: Visar det aktuella tryckvärdet och används vanligtvis i samband med ratten.
· Ring: indikerar tryckenheter (MPA, stång, PSI, etc.), och olika mätintervall motsvarar olika skalaintervall.

04 Shell and Connecting Components
· Fall: Skyddar den inre mekanismen. Materialet är antingen plast, rostfritt stål eller aluminiumlegering. Några chockbeständiga tryckmätare är fyllda med olja (såsom silikonolja eller glycerin) inuti för att minska vibrationer.
· Anslutning: Det används för att ansluta det testade systemet. Vanliga trådstandarder inkluderar G1/2, NPT, BSP, etc.


2. Arbetsprincipen för tryckmätaren

01 Förökning av tryck
· Det uppmätta mediet (gas eller vätska) kommer in i tryckmätaren genom gränssnittet och verkar på det elastiska elementet (såsom Bourdon -rör, membran eller bälg).

02 Elastisk elementdeformation
· Bourdon Tube-typ: När trycket ökar rätar Bourdon-röret gradvis (i fallet med ett C-format rör) eller expanderar (i fallet med ett spiralrör) på grund av det inre trycket, vilket resulterar i förskjutning.
· Membranetyp: Trycket orsakar membranets centrum att genomgå böjningsdeformation och förskjutningen varierar med trycket.
· Bollows Typ: Axiell expansion och sammandragning, lämplig för att mäta mycket små tryck.

03 Mekanisk transmissionsförstärkning
Den lilla deformationen av det elastiska elementet överförs genom kopplingsmekanismen till sektorns växel, som sedan driver den lilla växeln att rotera och få pekaren att avböja. Funktionen för växelöverföringsmekanismsystemet är att förstärka förskjutningen, vilket gör att pekaren tydligt kan indikera tryckvärdet.

04 Pekarindikering
Pekaren rör sig på ratten och pekar på motsvarande tryckvärde. Till exempel:
· När trycket är 0 bör pekaren peka på "0" -märket (om inte korrekt krävs nolljustering).
· När trycket ökar för muskelbyggnad roterar pekaren medurs, vilket indikerar det nuvarande tryckvärdet.

05 Return-to-Zero Mechanism
När trycket släpps återgår det elastiska elementet till sitt ursprungliga tillstånd, och pekaren rör sig tillbaka till nollläget under hårets åtgärder (eller våren).


3. Arbetsprincip för speciella typer av tryckmätare
01 chocksäker tryckmätare
· Intern oljefyllning (silikonolja eller glycerin) för att minska påverkan på pekaren under vibrationer
· Lämplig för vibrationsmiljöer som hydrauliska maskiner och kompressorer

02 Differentialtrycksmätare
· Med hjälp av ett dubbelt bourdonrör eller dubbel membranstruktur mäter det skillnaden mellan två tryckkällor.
· Används för filterövervakning, flödesmätare och andra relaterade applikationer.

03 Digital tryckmätare
· Använd trycksensorer (såsom piezoresistiva eller kapacitiva) för att konvertera trycksignaler till elektriska signaler, som sedan bearbetas och visas digitalt.
· Den kan mata ut 4-20 mA eller RS485-signaler, vilket är lämpligt för automatiserad kontroll.

4. SUMARISERA

· Mekanisk tryckmätare: Baserat på deformationen av det elastiska elementet i kombination med rotationen av växeln har den en enkel struktur och är lätt att underhålla.
· Elektronisk tryckmätare: Sensor digital display, hög noggrannhet, kapabel till fjärrdataöverföring
· Valkriterier: Välj lämplig typ baserat på medium, tryckområde och miljö (vibration, korrosion).

Även om tryckmätaren är liten är den av avgörande betydelse i industriell säkerhet. Korrekt användning och underhåll kan säkerställa långsiktig stabil drift.
